在上一篇 ZYXEL透天全屋通分享後
今天來開箱分享 SCR50AXE
之前將家裡 WI-FI 分享器更換為 NWA50AX 以及 GS1915-8EP後
Nebula 上的生態還少一台 Router
剛好在 ZYXEL 的FB專頁有看到，購買 ZYXEL 產品 1+1 回饋金的活動
手癢就下單一台 SCR50AXE ，來完成 Nebula 的生態系
現在 ZYXEL 在FB舉辦生日慶，8/1~8/31曬電商訂單抽 NWA50AX PRO
有想入手的，也能趁測一次活動來抽獎!!
有活動就是省錢的時候
SCR50AXE 簡易開箱
- 開箱!!!

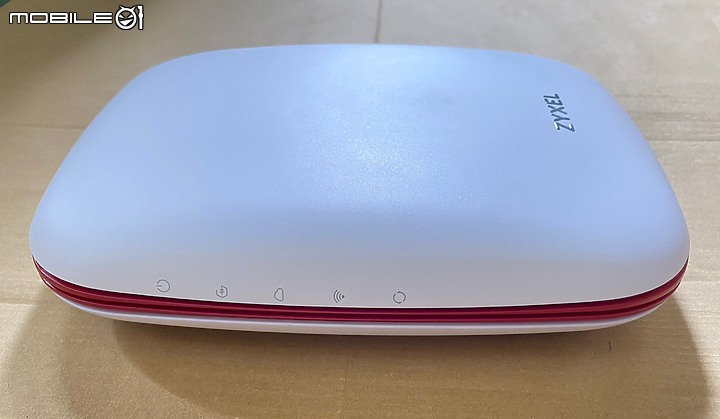

- 狀態指示燈

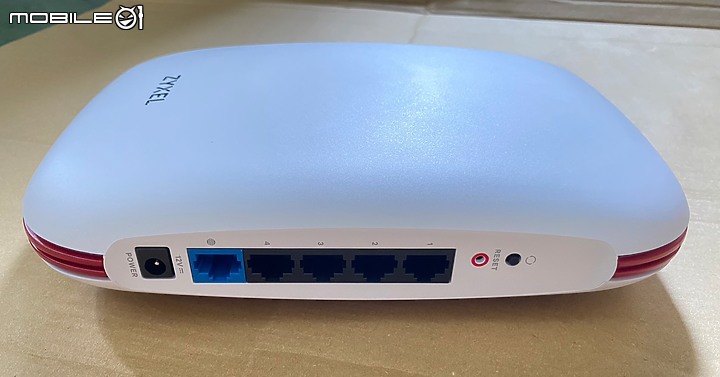

- RJ-45 埠,1 x WAN,4 x LAN

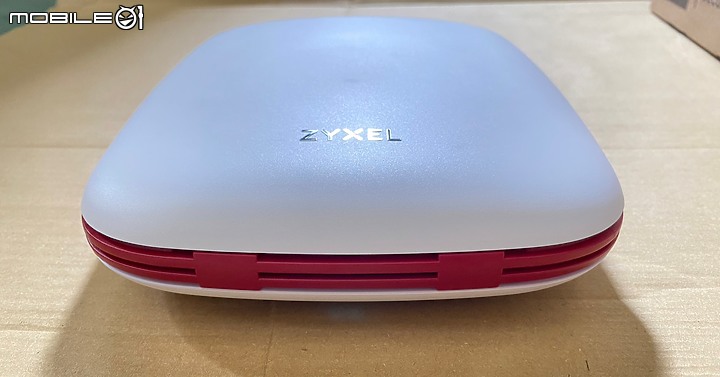

- 紅色兩塊是磁鐵

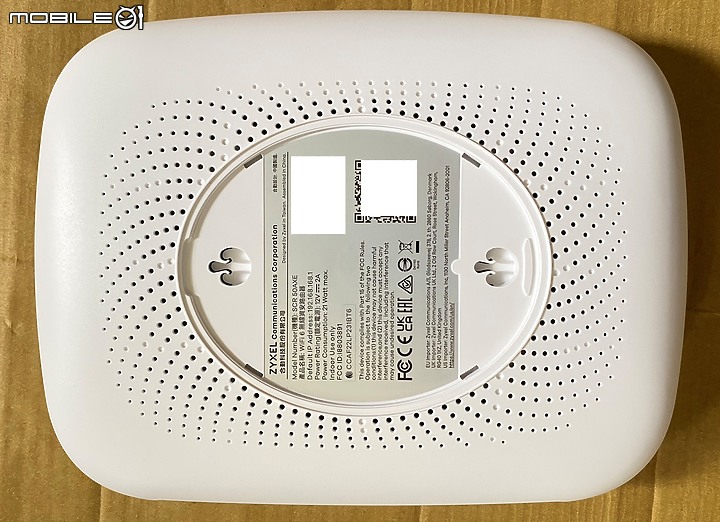

- 相關資訊

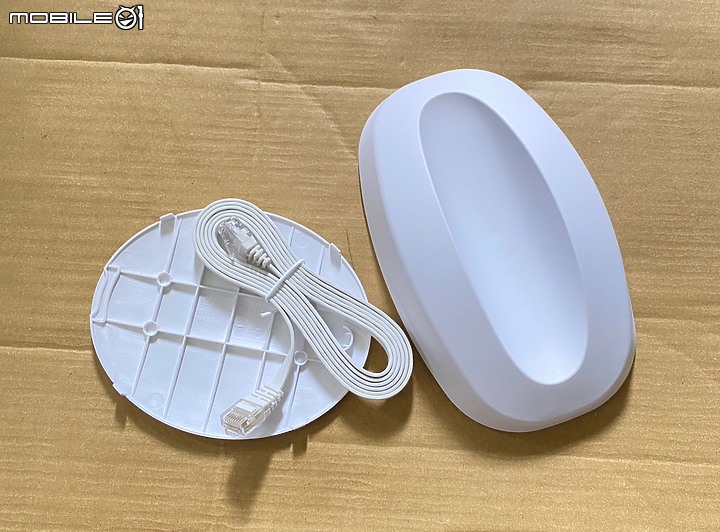

- 蓋板,網路線,底座

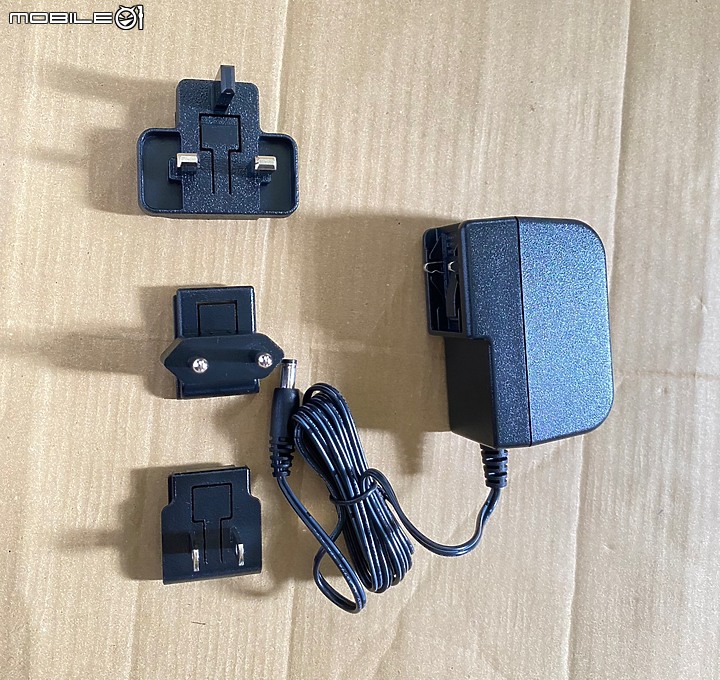

- 變壓器(有3種接頭可選)
底座有磁吸功能 (環境聲很吵，音量請調小聲)
按這裡檢視網頁目前家裡WIFI 已經更新為 Nebula 系統
所以在換 Router 上簡單很多，WIFI 名稱完全不需要去動到
SSID大概設定如下

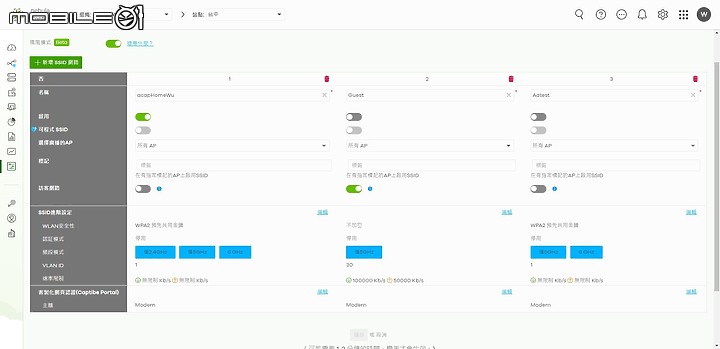

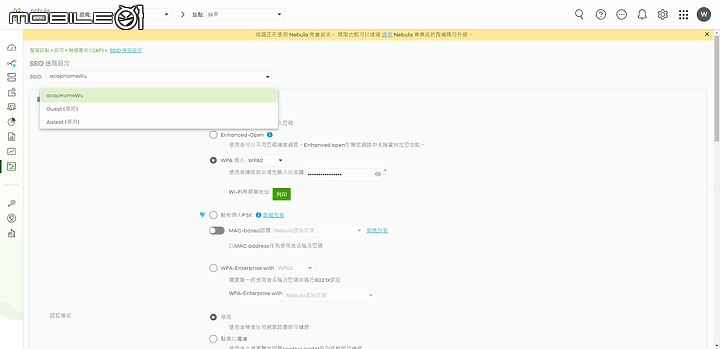

- SSID建立畫面

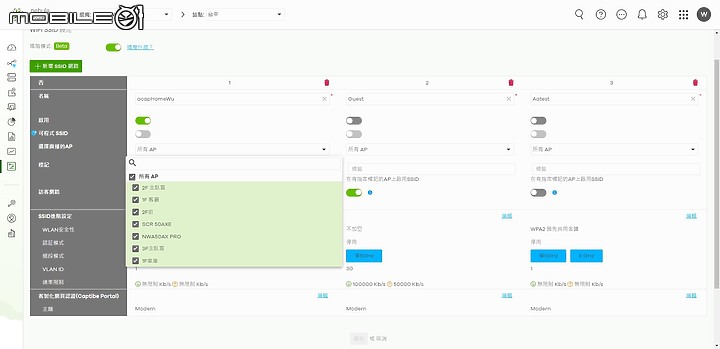

- 可以選擇要發送的AP

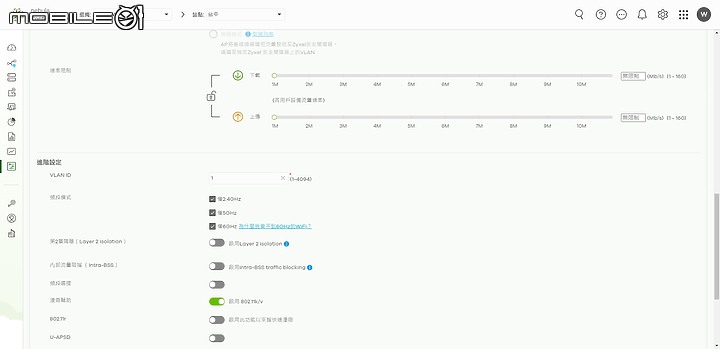

- SSID進階設定-1
- SSID進階設定-2
之前有手動指定IP的交換器需要修改
更換步驟大致如下
(這邊是先把SER50AXE接在小烏龜後面，使用Nebula來修改)

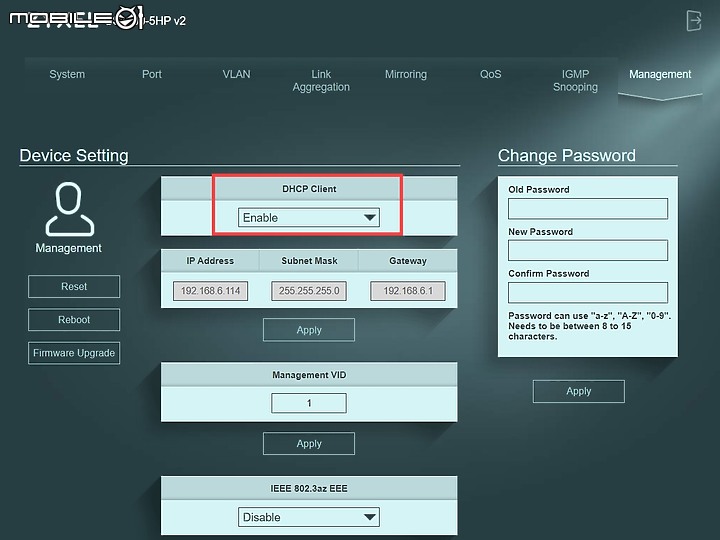

- 1.設定自動取得IP

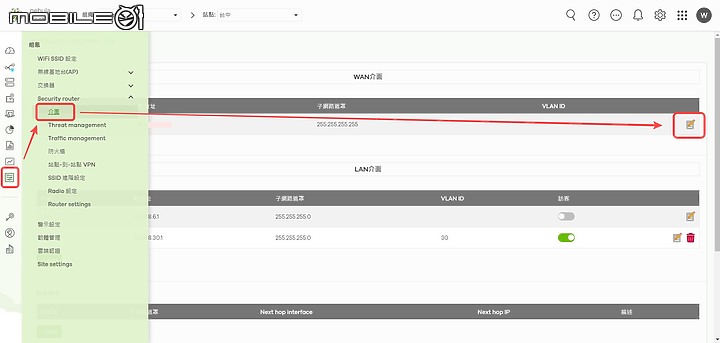

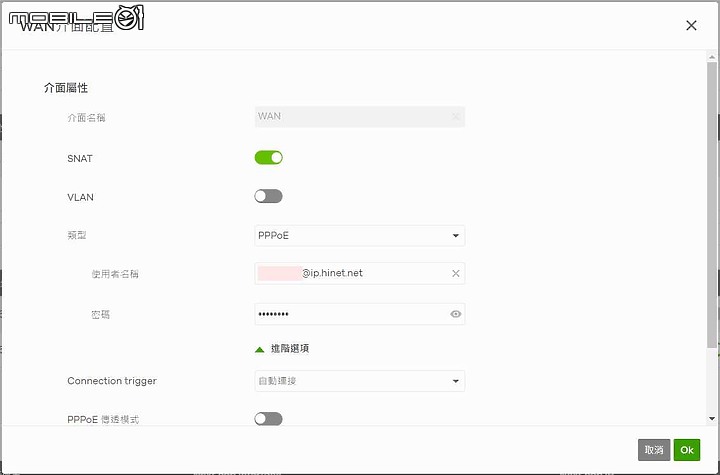

- 2.Nebula上設定pppoe
- 3.Nebula上設定pppoe

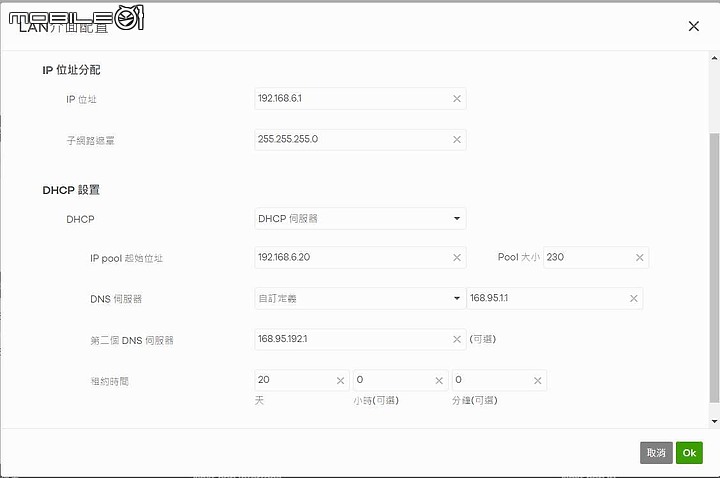

- 4.Nebula上設定DHCP
- 5.以後要改Switch_IP也能從這找到設備

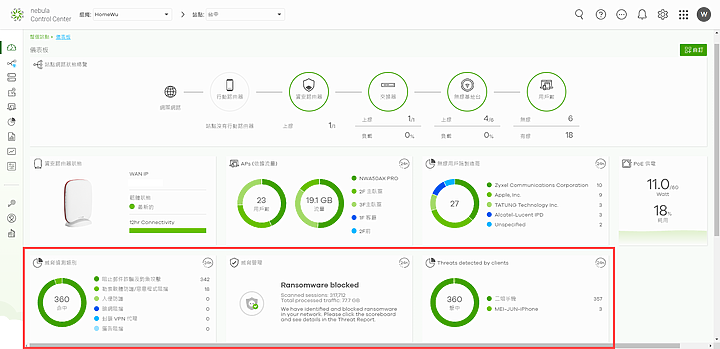

SCR50AXE 防護功能簡介
對於剛接觸網路相關功能的小弟來說，這邊可以學到的資訊好多
怎麼設定例外清單、網域黑白名單，還有威脅來自哪裡
是不是誤判，還有Router開啟 訪客網路，防火牆那邊會如何設定
相對於專業的Router，SCR50AXE對於剛接觸的新手真的比較好上手。

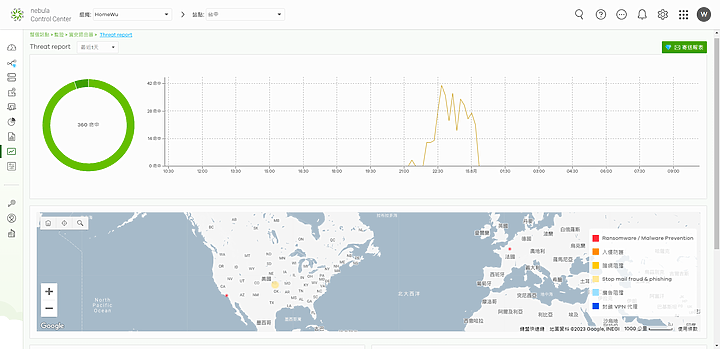

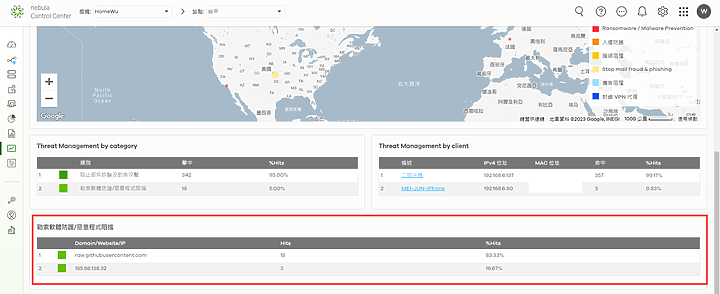

- 1.防護資訊
- 2.防護資訊
- 3.防護資訊

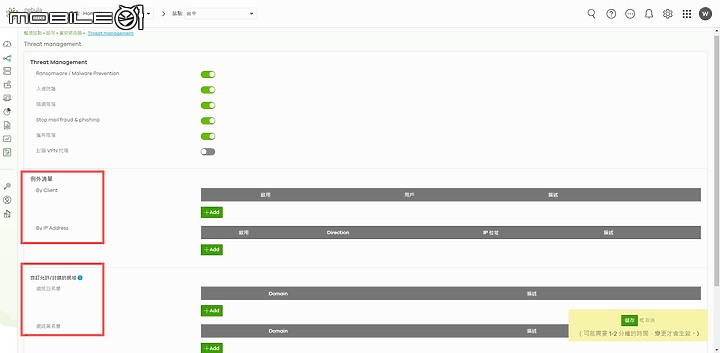

- 4.設定例外清單/網域黑白名單
這次更新後，家裡的網路結構如下圖
家裡有使用有線電視網路，為了共用網路線
使用Vlan來隔離網路訊號
如果要使用 MOD ，也能參考這樣的架構喔

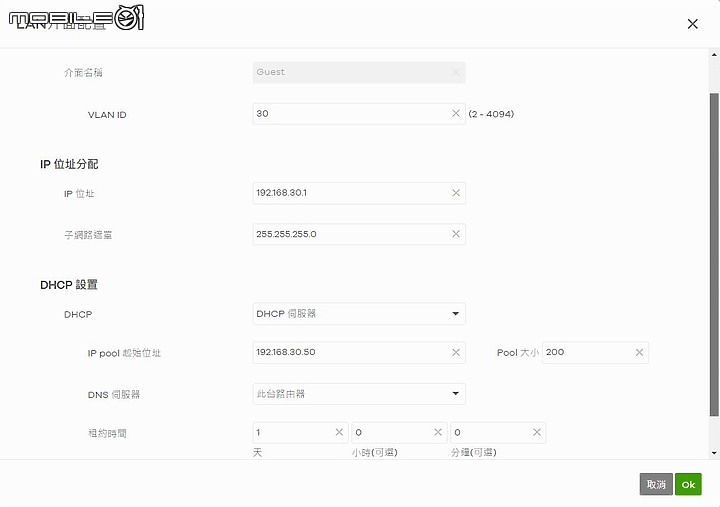

SCR50AXE 也支援 Vlan ，可以隔開IOT需要的IP(如下圖)

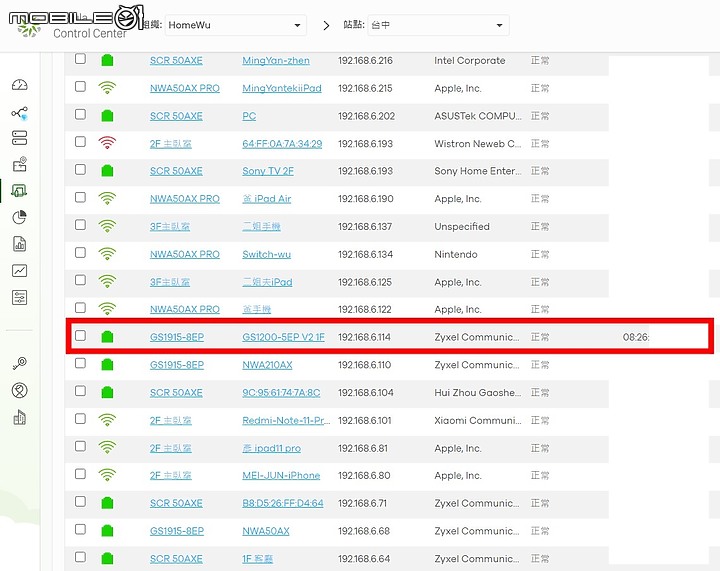

讓設備自動抓到IP後，這次更新Router就完成了
步驟簡單方便，重點在 WIFI 那邊完全不需要重新設定
有別於家用系統，主Router掛掉.......
重新設定後，就要每個設備都去重新連結一次
以後要換其他的 Router ，或是更新AP設備
也不會被老婆發現了!!!
像這次入手的NWA50AX PRO ，也是插上去就好
重點!!大小跟 NWA50AX 一樣
NWA50AX PRO 簡單開箱

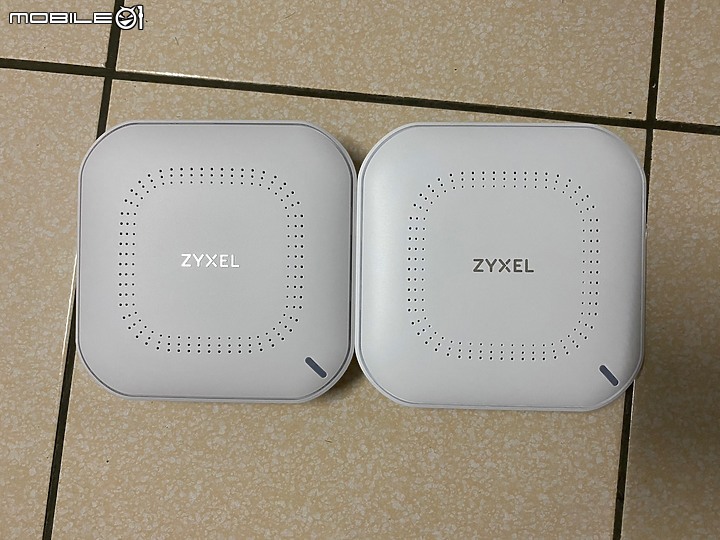

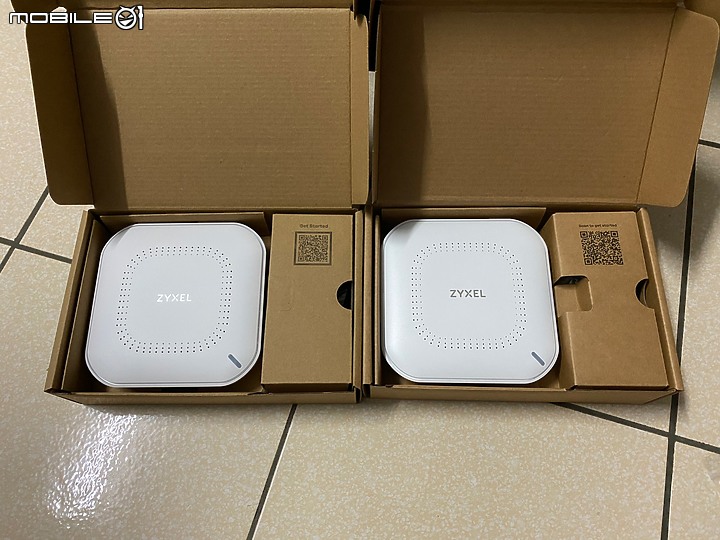

- NWA50AX PRO & NWA50AX
- RJ45 Port 很明顯的不同
- 外觀很像，可以偷偷換

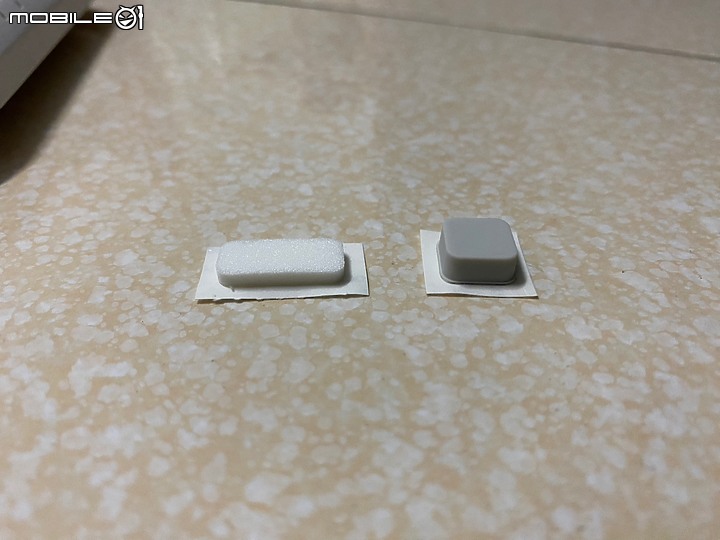

- 很重要的小墊片

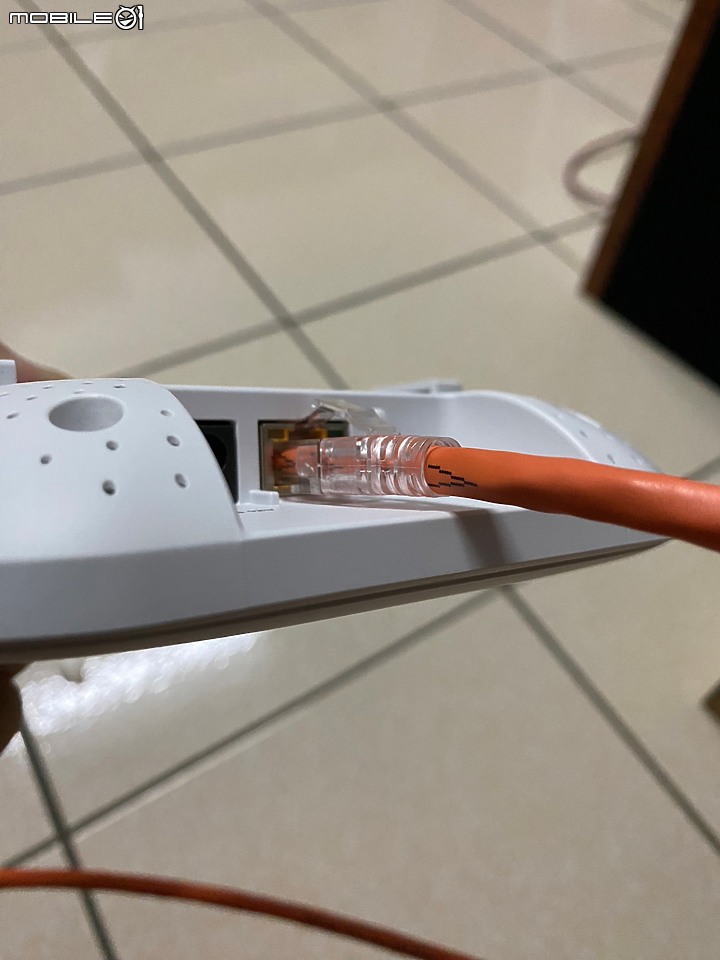

- 左邊墊片用在輔助支撐RJ45
依官方數據顯示 NWA50AX PRO 在訊號跟速度上都會比NWA50AX好上不少
車庫那位置的AP都是使用無線Mesh來連線
拿來測速對比看看，可以看到下圖數據
NWA50AX PRO 真的強了很多
後面的內網測速NWA50AX PRO速度也是快很多
- NWA50AX PRO
- NWA50AX
最近也有很多人反應中華 500/500
在使用WI-FI時上傳的部分卡在300上下
最近也學到如何測試內網
跟大家分享一下，至少能確認AP是沒問題的
首先要到 openspeedtest 官網下載執行檔

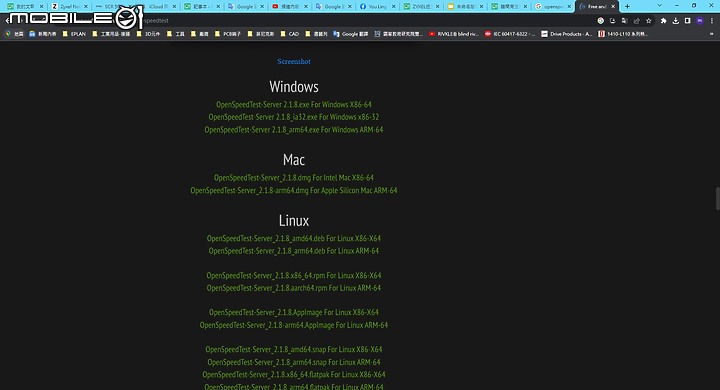

- 1.到官網下載可執行的檔案

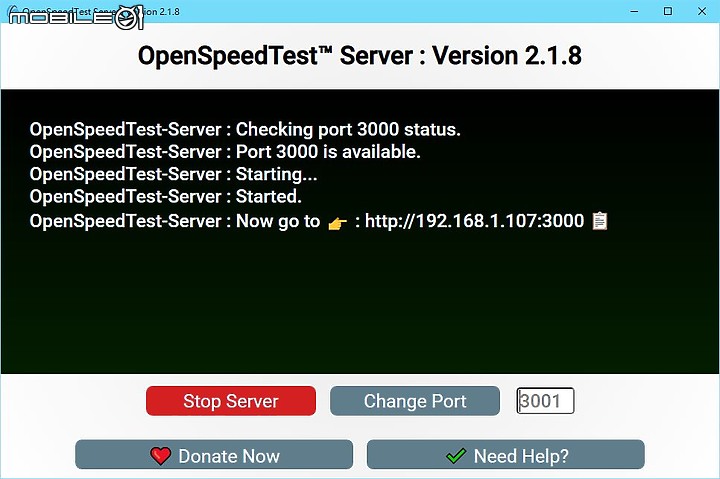

- 2.打開執行檔
- 3.黃色手指就是IP

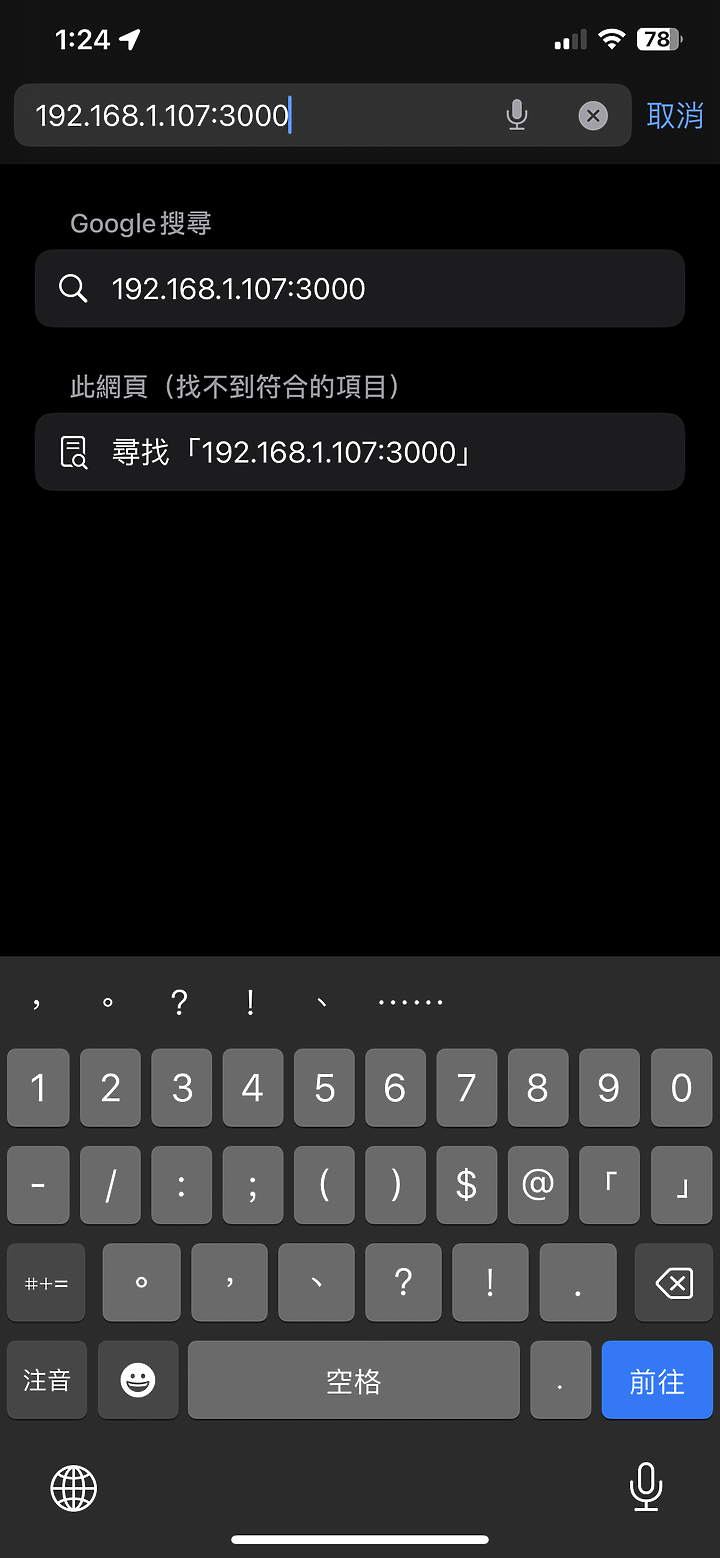

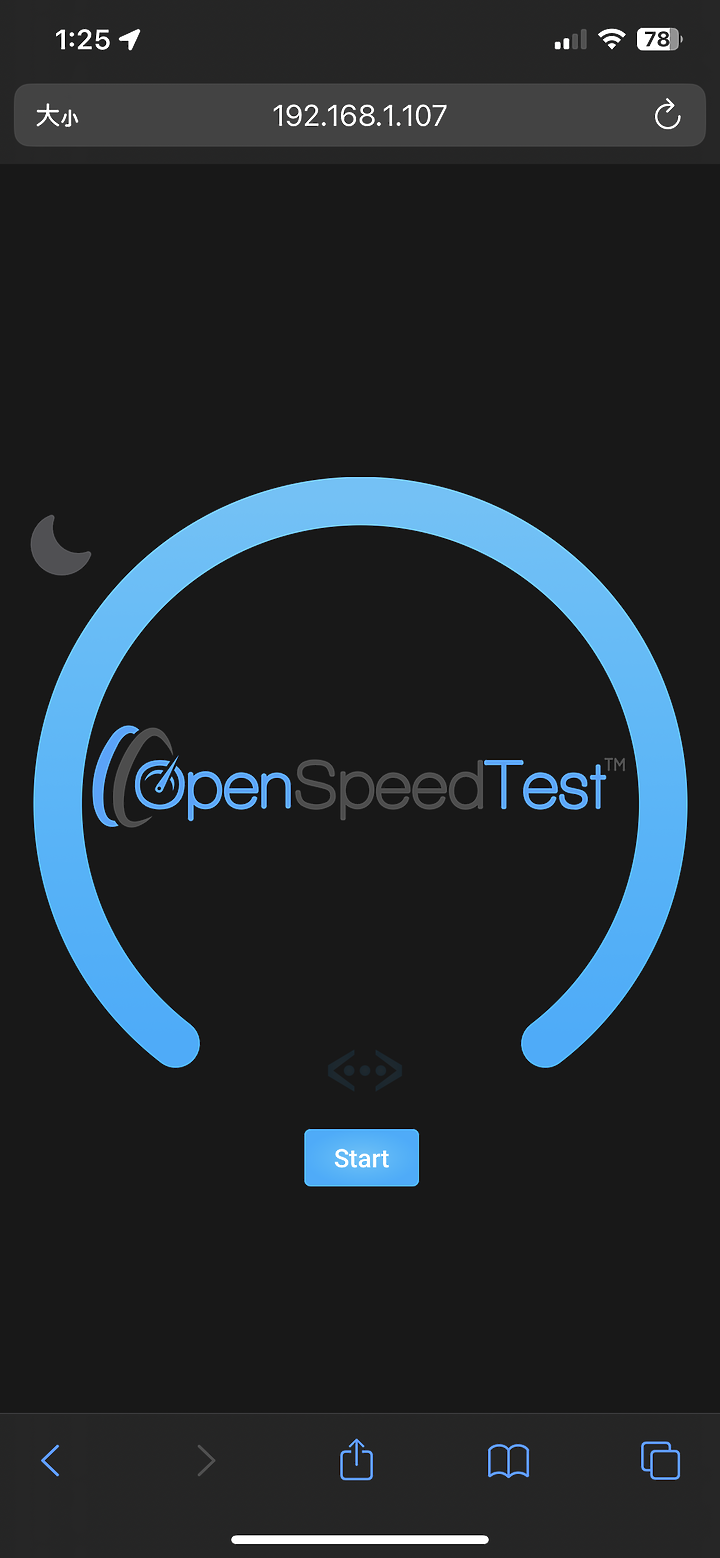

- 4.在手機端輸入IP
- 5.點下方 Start 開始測試

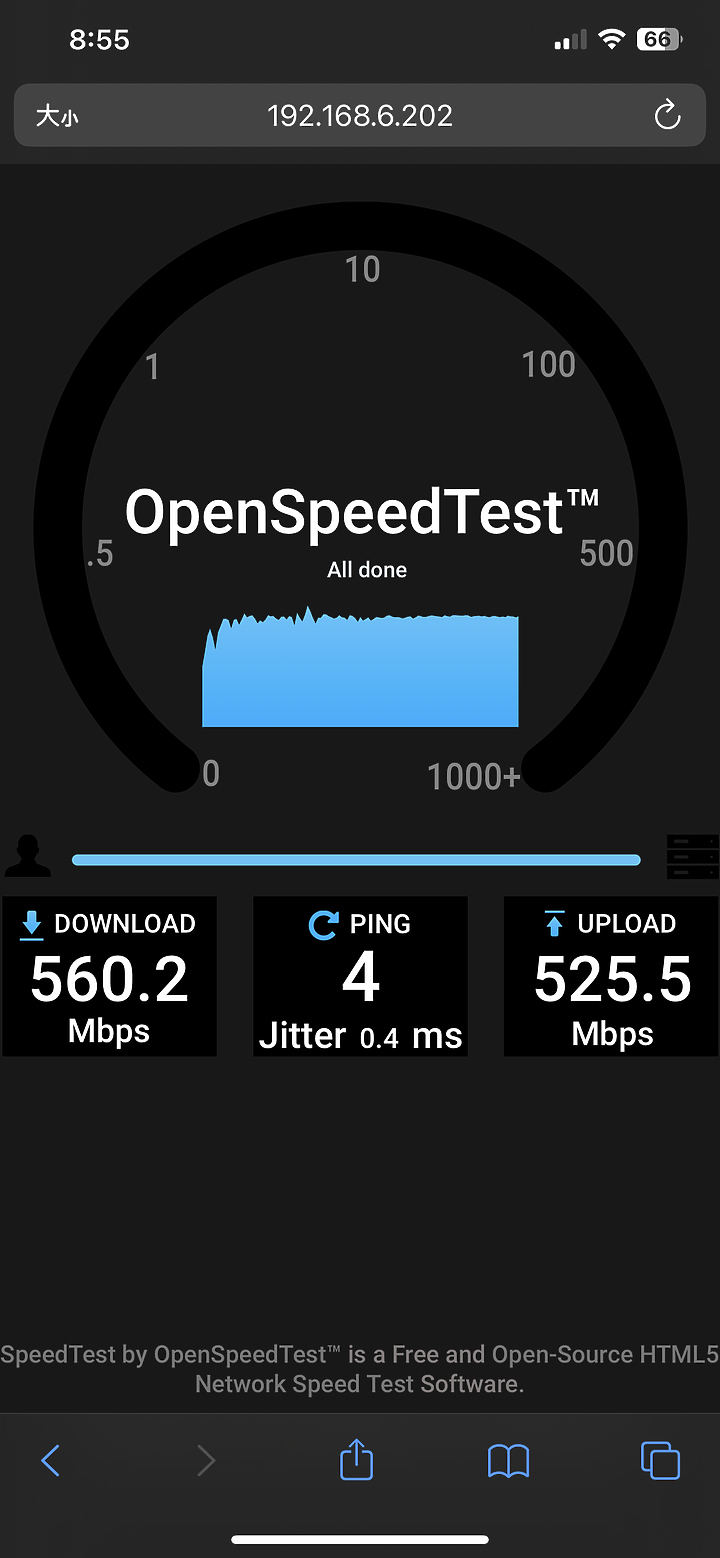

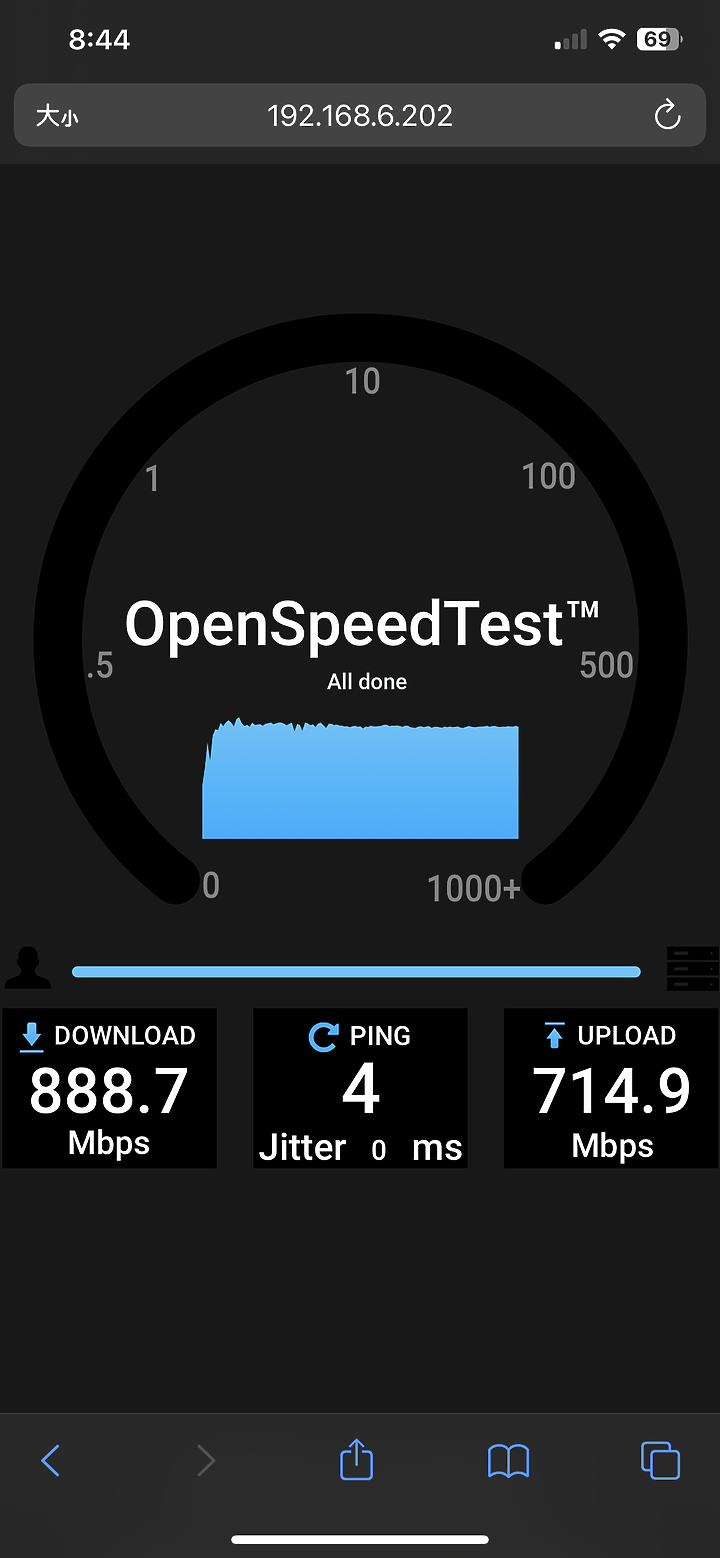

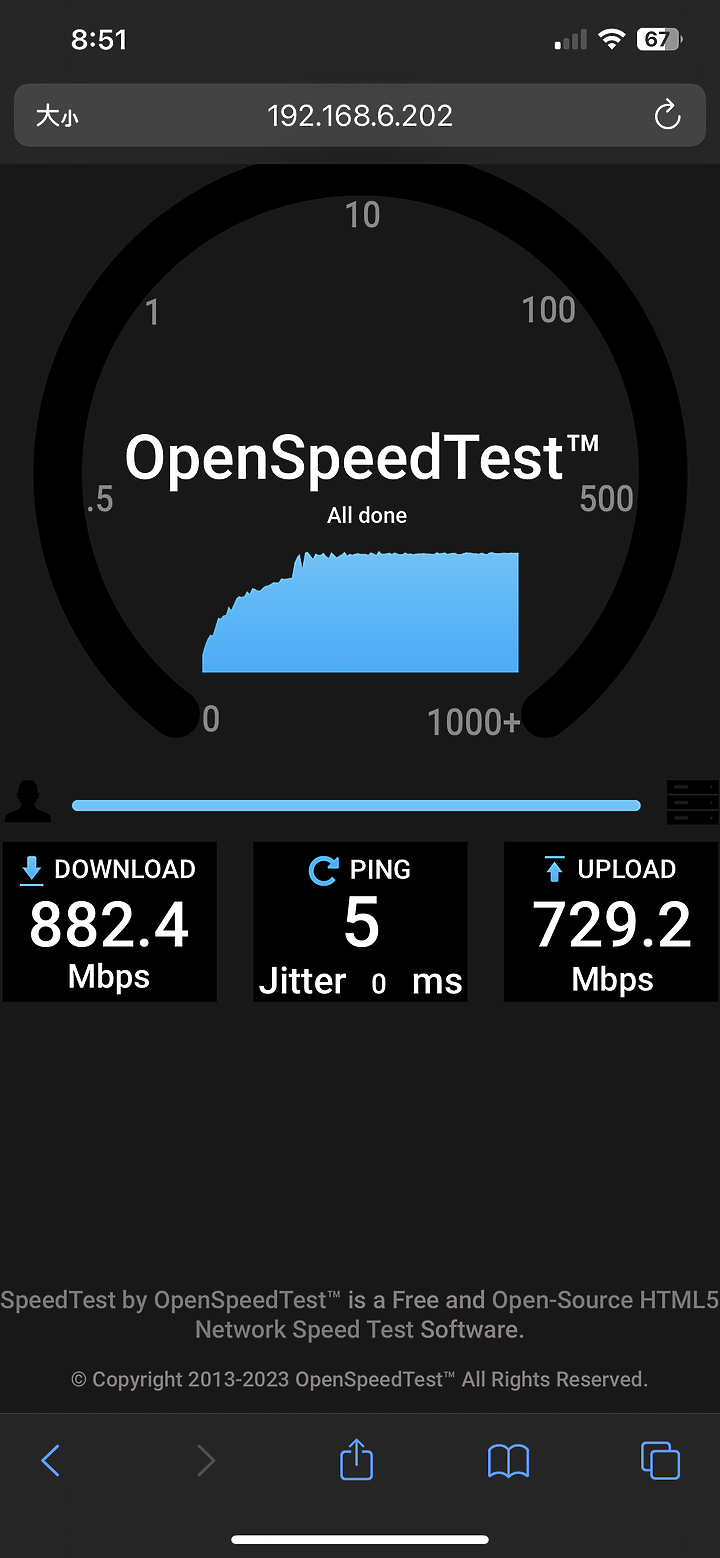

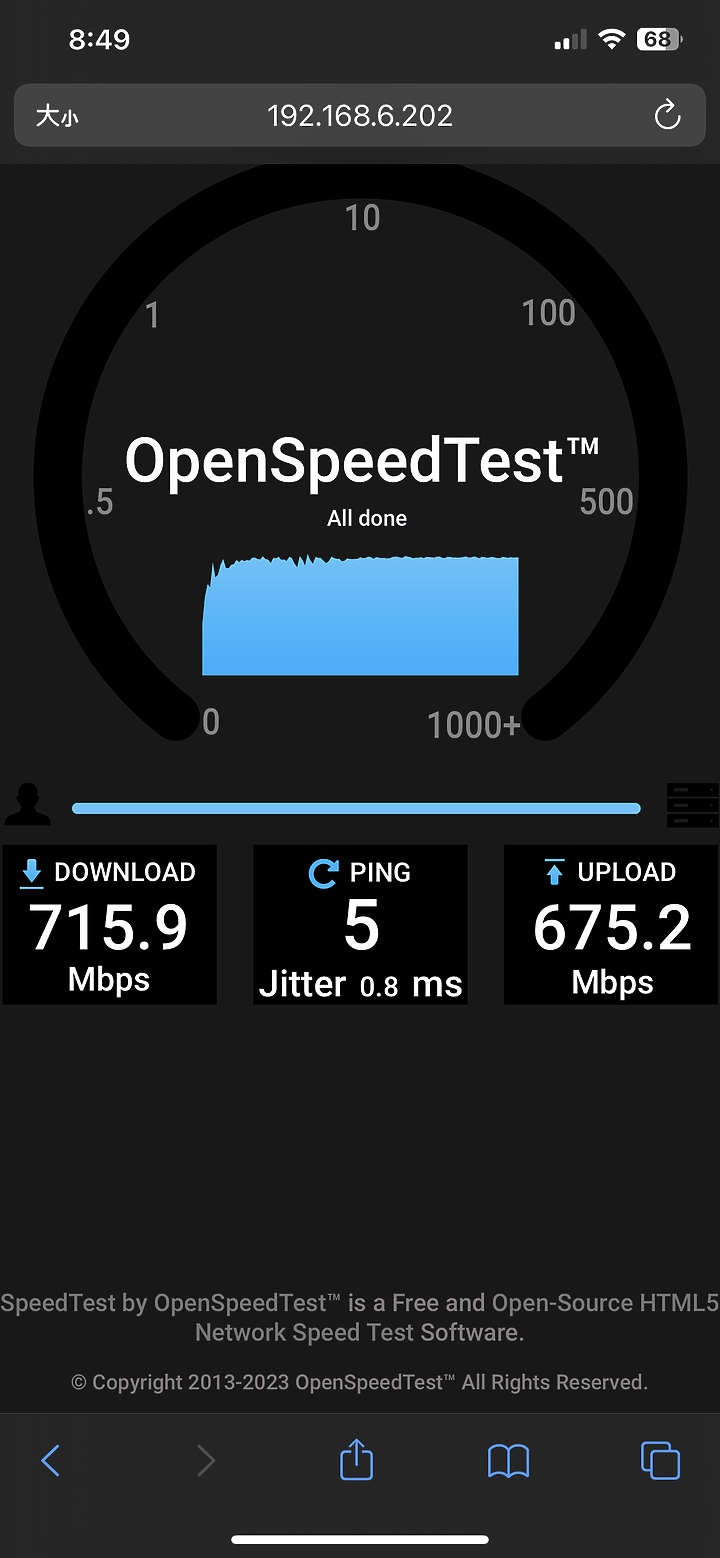

- 6.測試結果
上面是用電腦當測試伺服器，如果家裡只有行動裝置的話
也能從 app store / google play 下載，使用方式跟上面相同
分享家裡目前配置測試的結果
- 1F 客廳 NWA50AX PRO

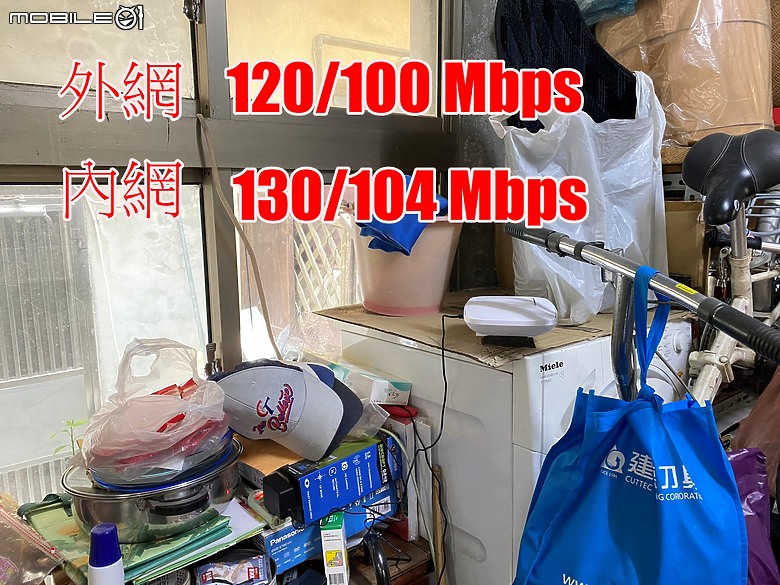

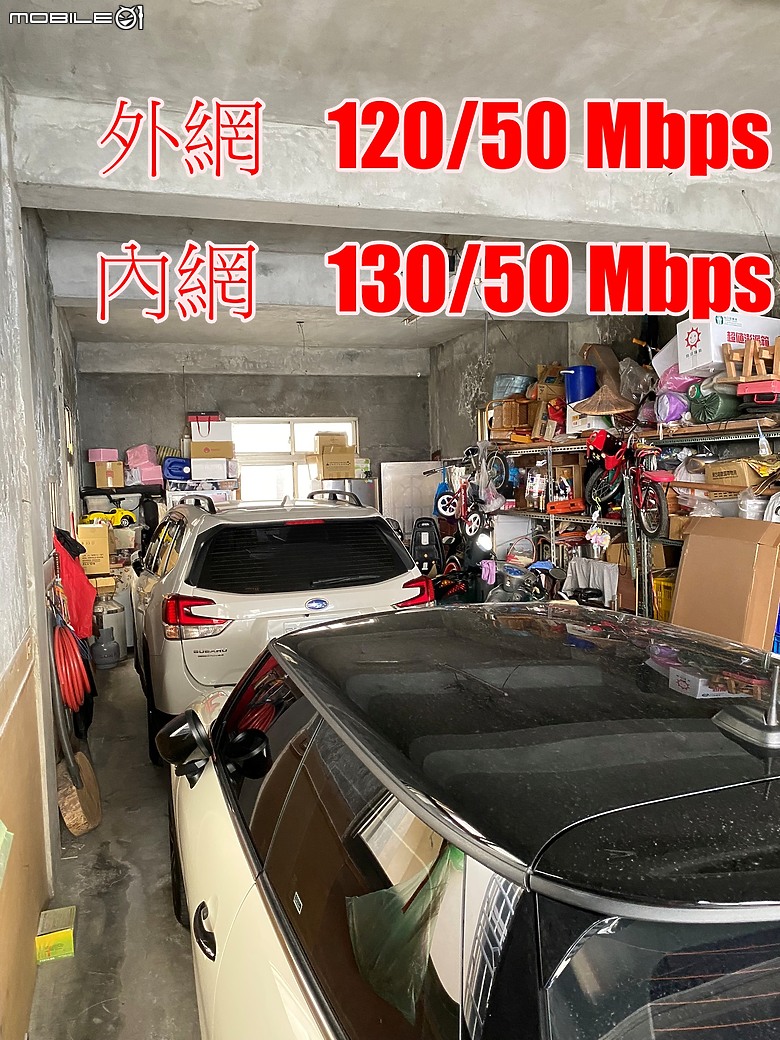

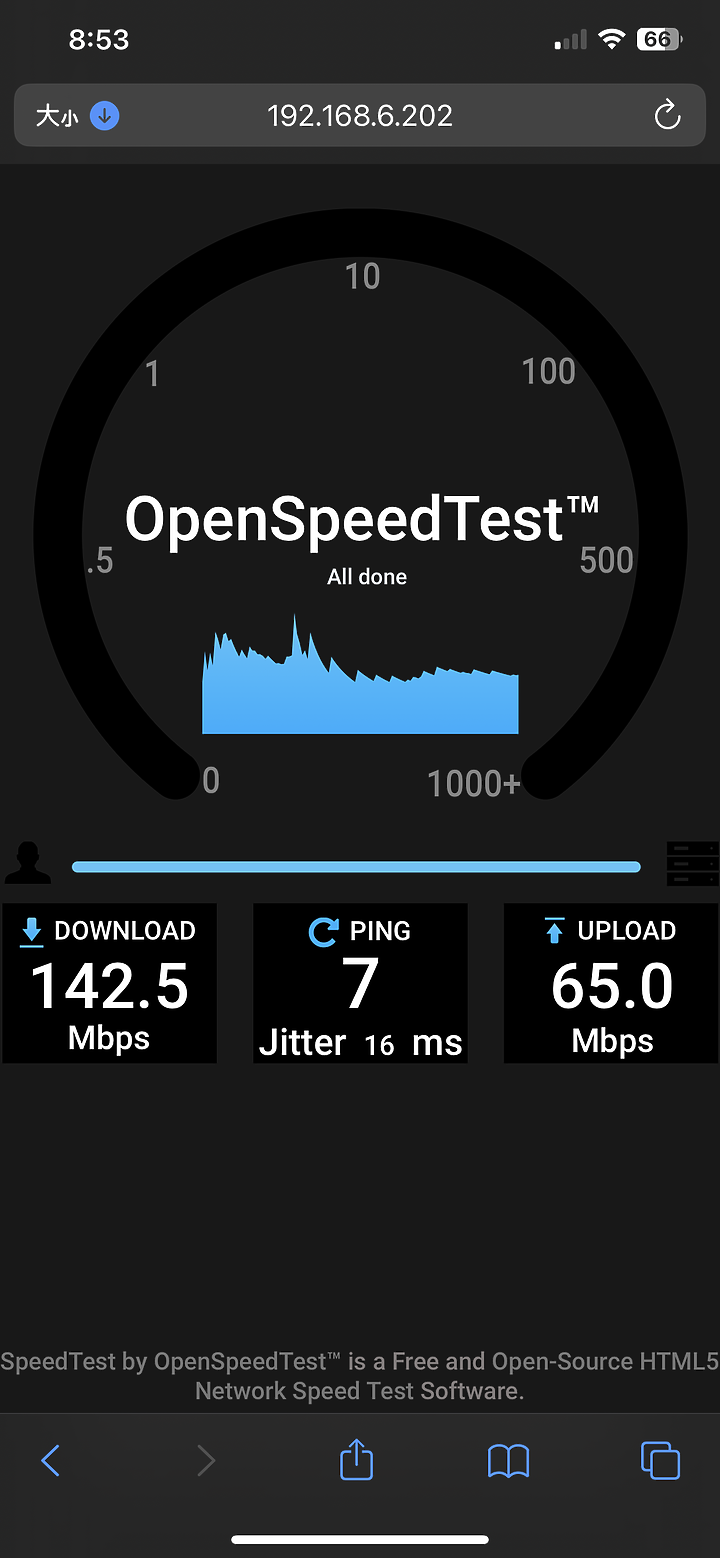

- 1F 車庫 NWA50AX 無線Mesh
- 2F 主臥室 NWA210AX
- 3F 主臥室 NWA50AX

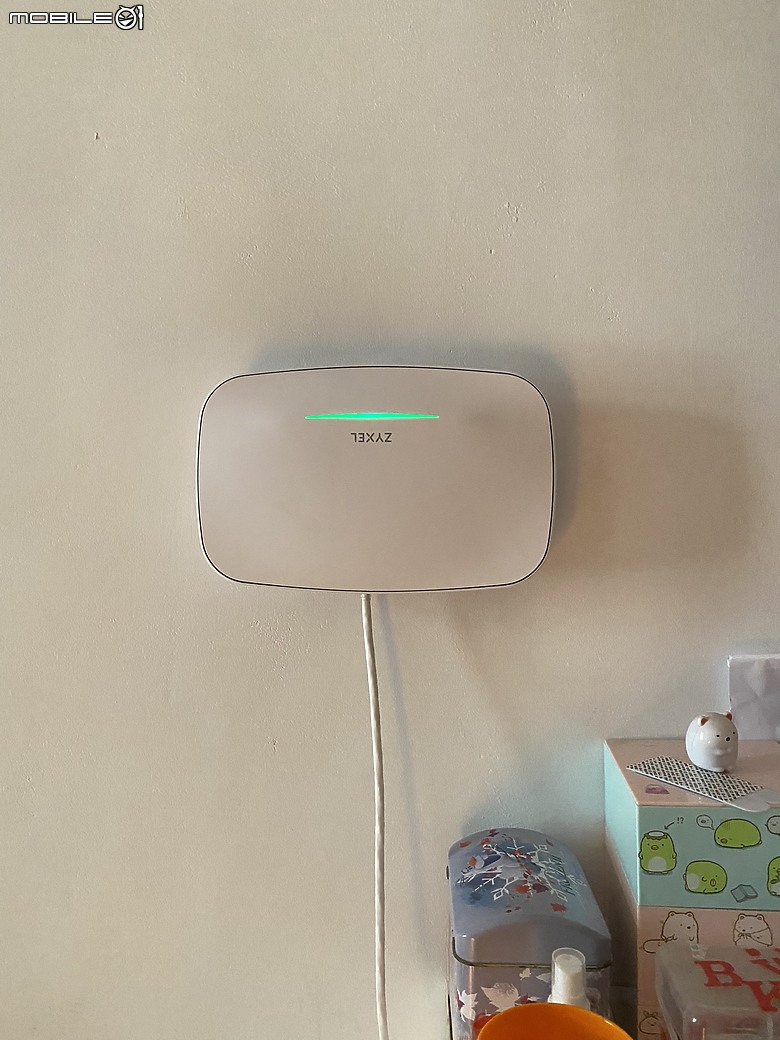

- 2F SCR50AXE
上面測試可以發現到，AP 有線連接基本上速度都能達到 500/500 的水準
測試手機是 Iphone11 ，內網是1G的網路架構
在NWA210AX、NWA50AX PRO 都快達標 1G Uplink的速度
而且NWA50AX 在平常上網玩遊戲看影片也都還是夠用的
以上測試分享給大家參考
未來應該還是會換掉家裡目前的佈線
往2.5G的內網慢慢提升上去

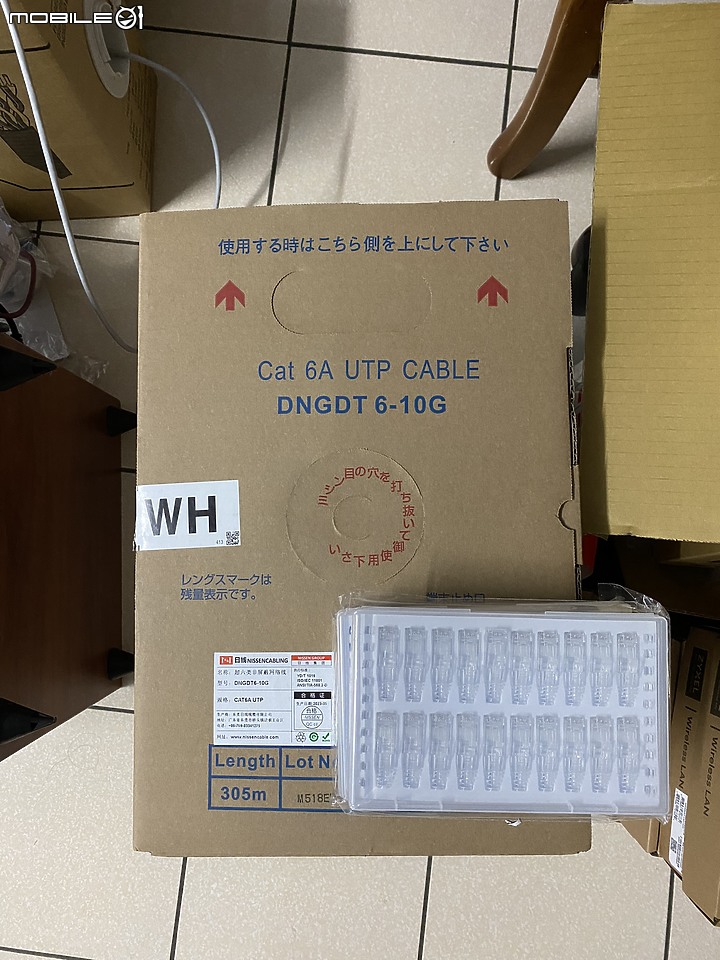

線材端子都準備好了
以上，感謝觀看
============2024-0630 更新 XMG1915-10PE&NWA130BE測試============
今年五月份時候，查了一下家裡能拉網路線的管路後，拉了兩條實體網路線

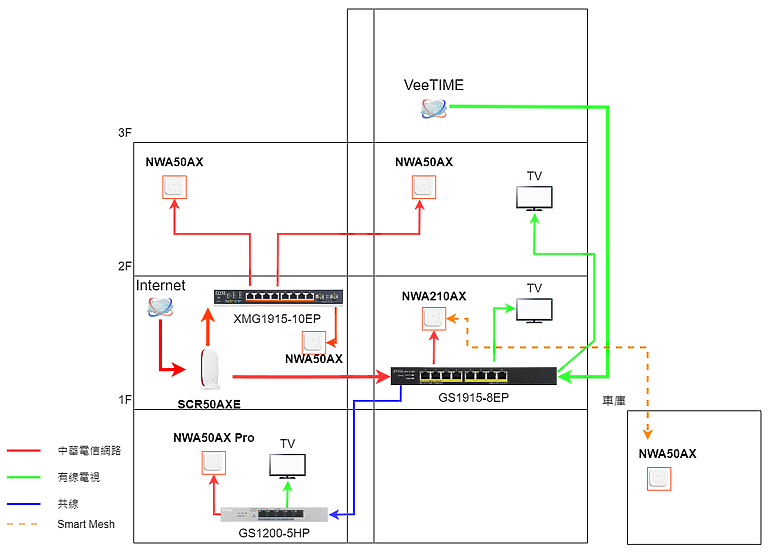

更新後的圖如下，除了1F後半段沒辦法配置AP，家裡面也都是WIFI全屋漫遊了
在SCR50AXE 後面新增了 XMG1915-10EP，也是為了未來要把 VeeTIME的訊號拉到2F
目標在2F前面放個小型機櫃。
來看看XMG1915-10EP上機照片跟Port規格
總埠數 "10 "
100M/1G/2.5G 乙太網路 (RJ-45) " 8"
1G SFP/10G SFP+ "2 "
未來也會規畫 SFP+ 的線路，光纖線比較小佈線會比較好看。

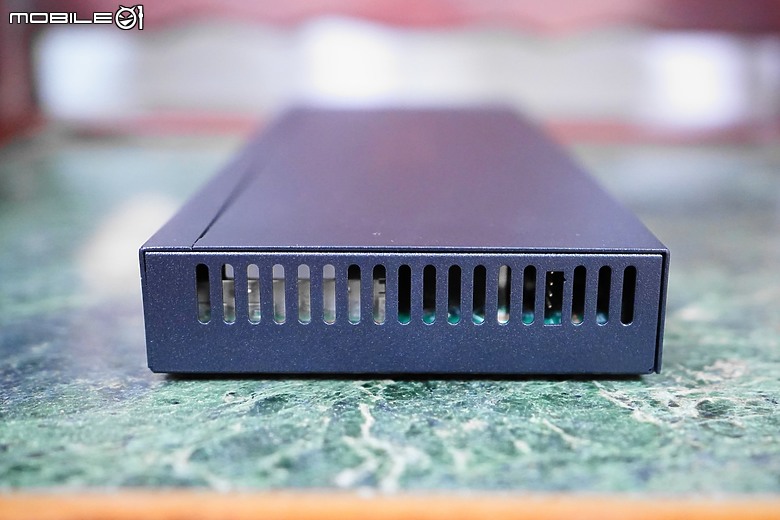

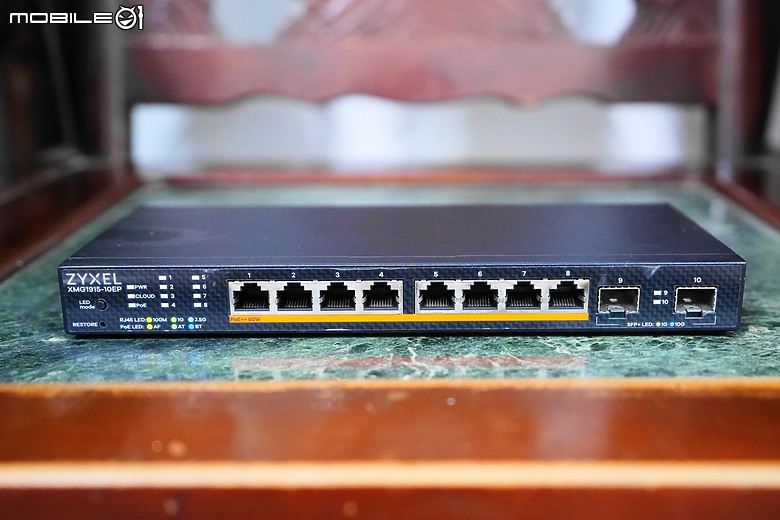

- XMG1915-10EP 前

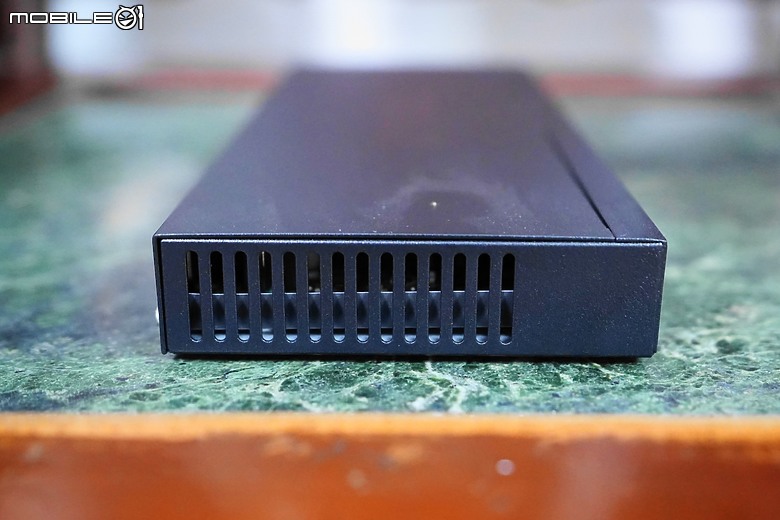

- 左

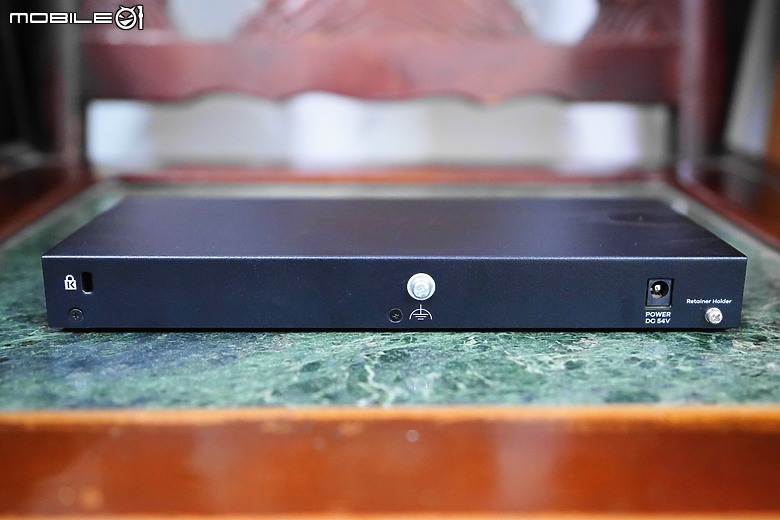

- 後
- 右

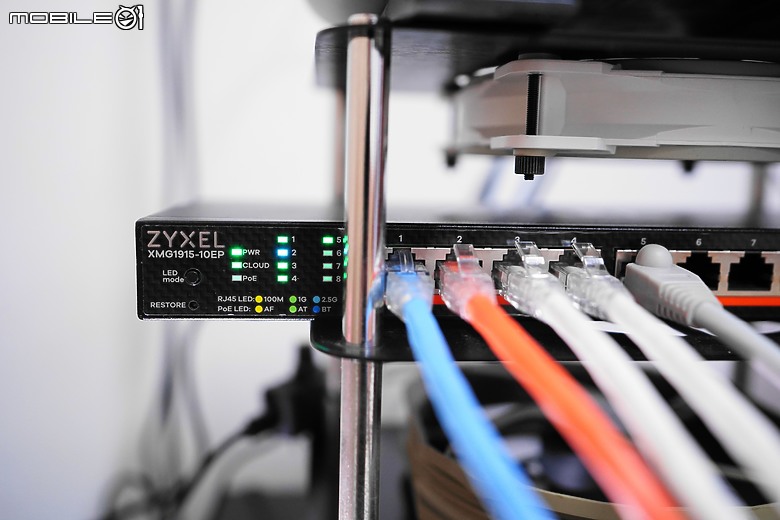

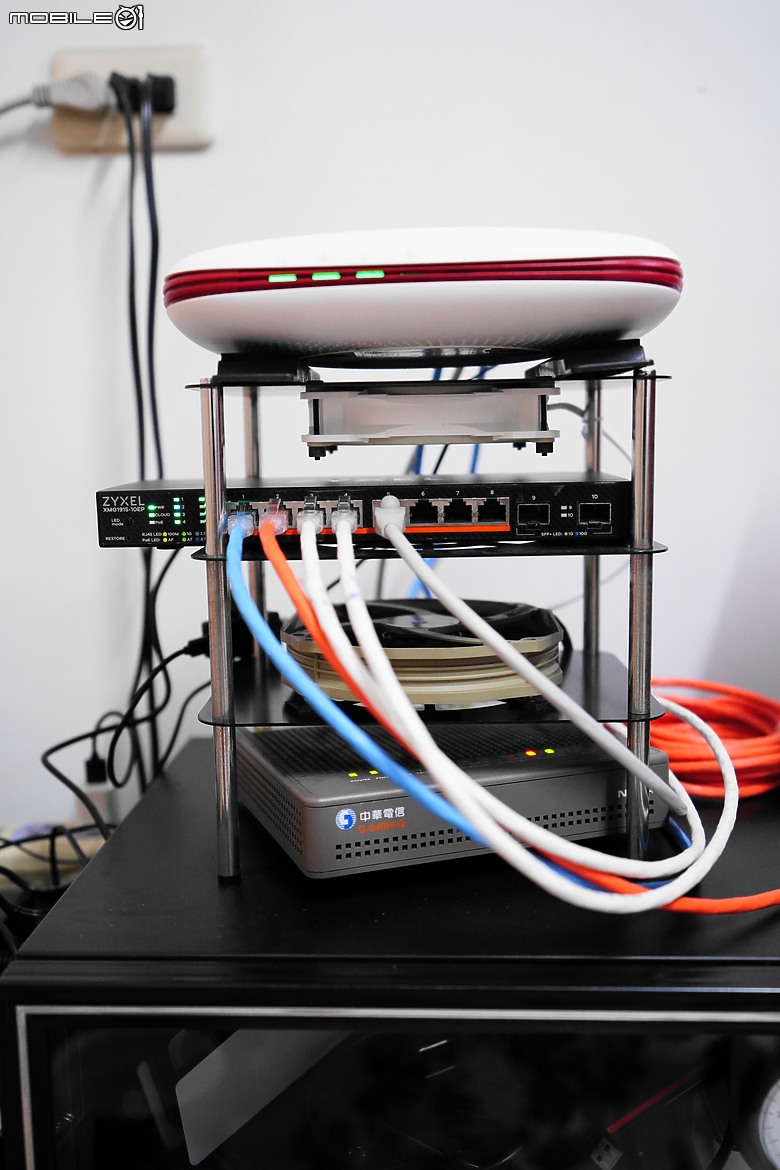

- 目前網路安置
- Port 2 藍燈(2.5G)
有了2.5G的交換機，但是手邊也沒有能測試2.5G的裝置
在五月時候也跟官方借了兩台NWA130BE來測試

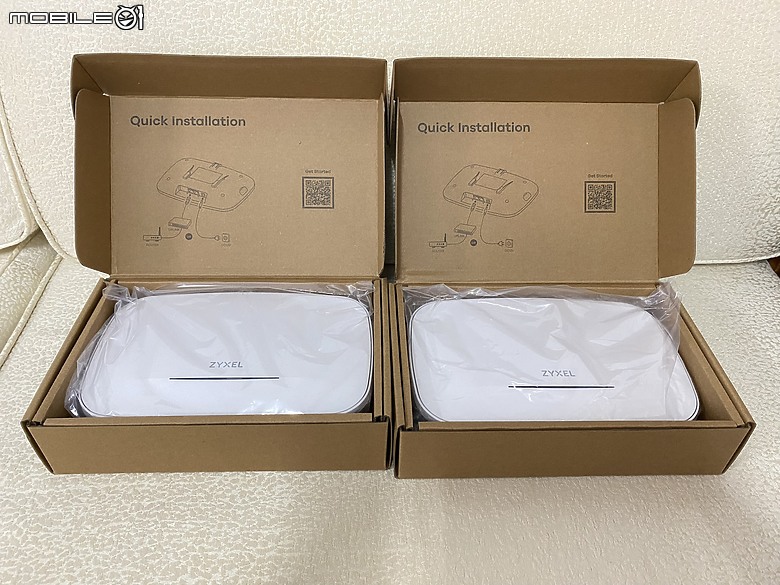

- NWA130BE

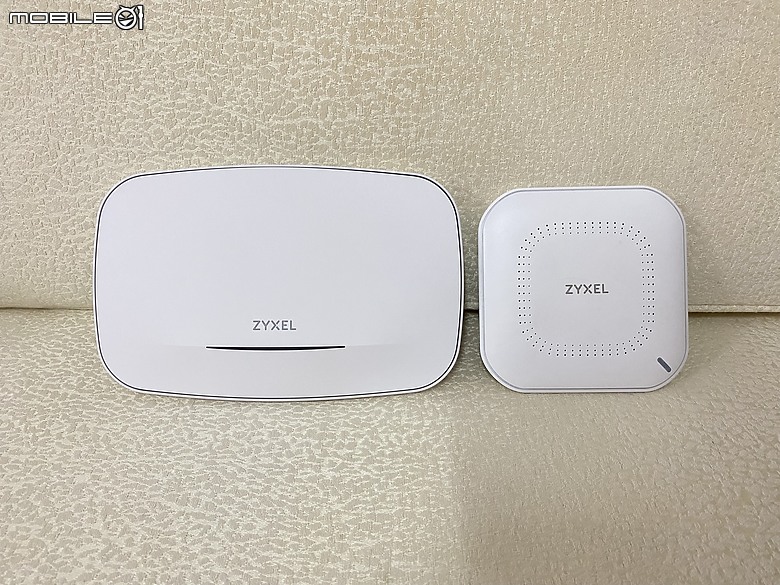

- 130BE&50AX

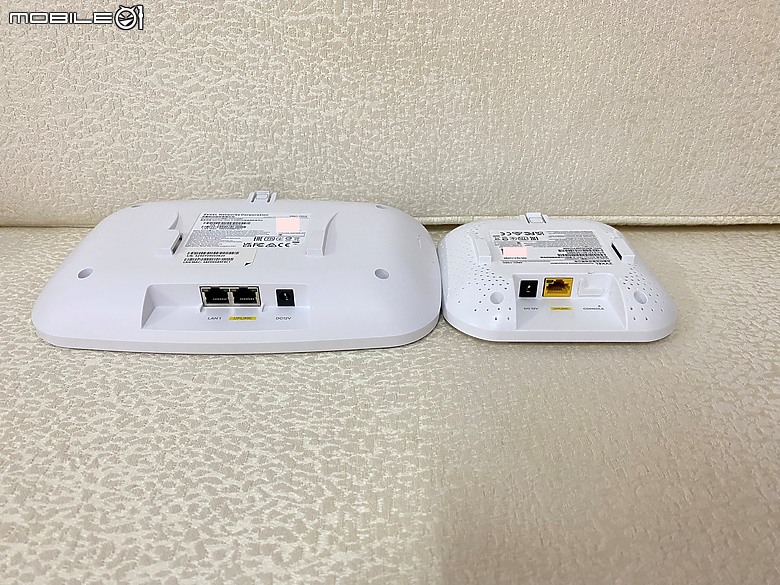

- 輸入端差異 "重點在2.5G"

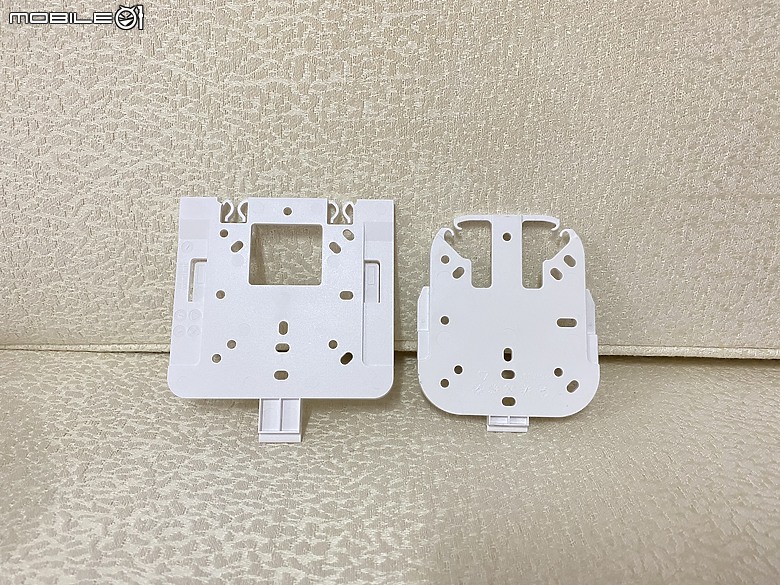

- 安裝件不同
- 安裝件同NAX210AX，可以直接安裝
這次測試重點放在 車庫 那邊的 Smart Mesh AP (無線連接)
想測試看看 WI-FI 7 的頻道比較乾淨，在傳輸上會不會比較好
以及跨樓層的效果如何，
先寫一下NWA130BE的天線增益
2.4 GHz:
3 dBi, 2X2:2SS
5 GHz:
4 dBi, 2X2:2SS
6 GHz:
4 dBi, 2X2:2SS

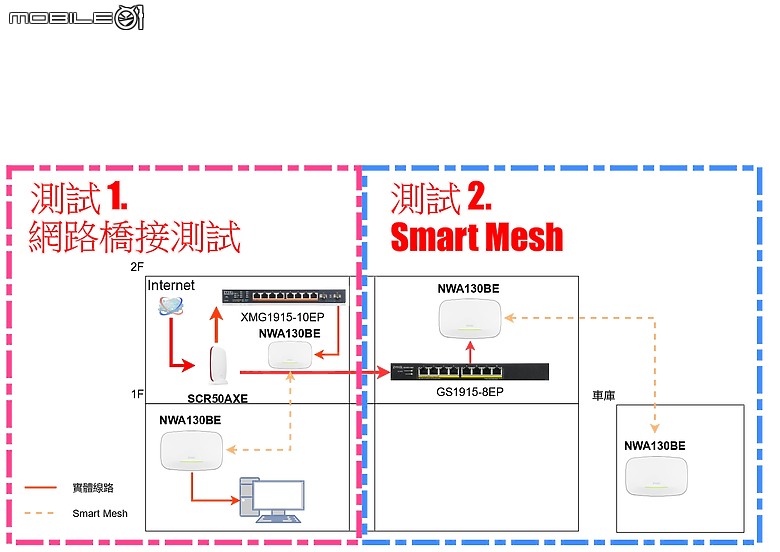

測試兩個部分如下

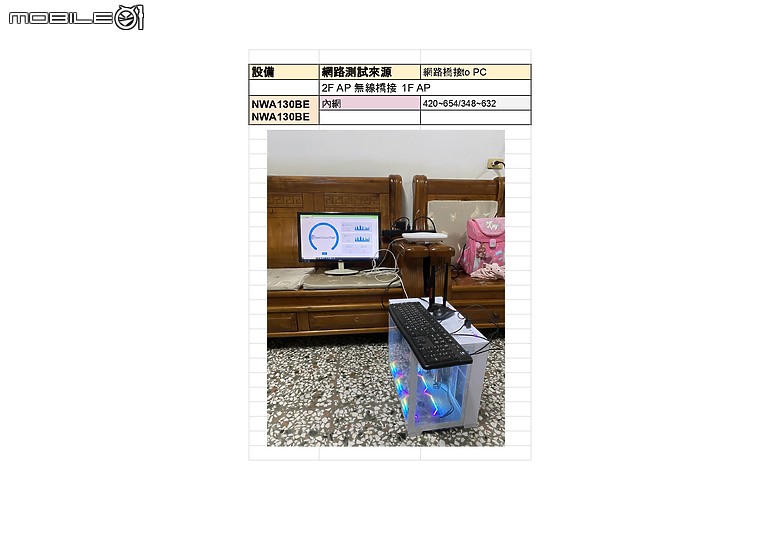

測試1. 無線橋接
- WIFI位置
- 測試照片
測試後
上傳:420~654
下載:348~632
對我來說還能使用的速率，當然要吃滿2.5G效能還是要接上實體線路。
*測試2. Smart Mesh

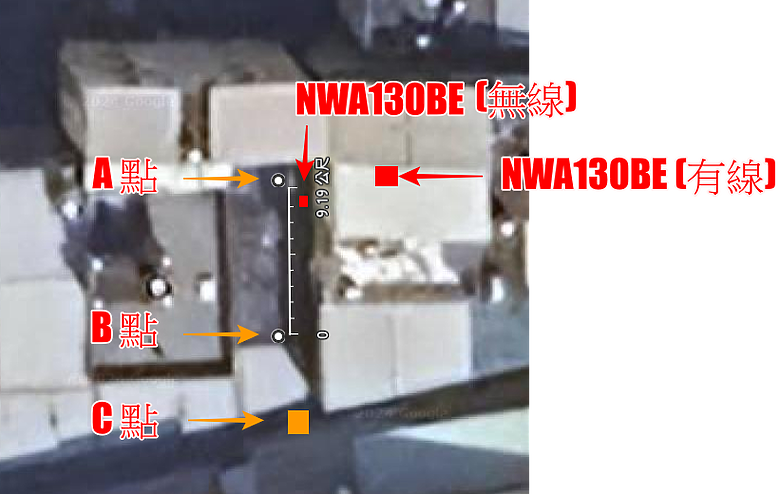

- 測試點位置
- WIFI位置

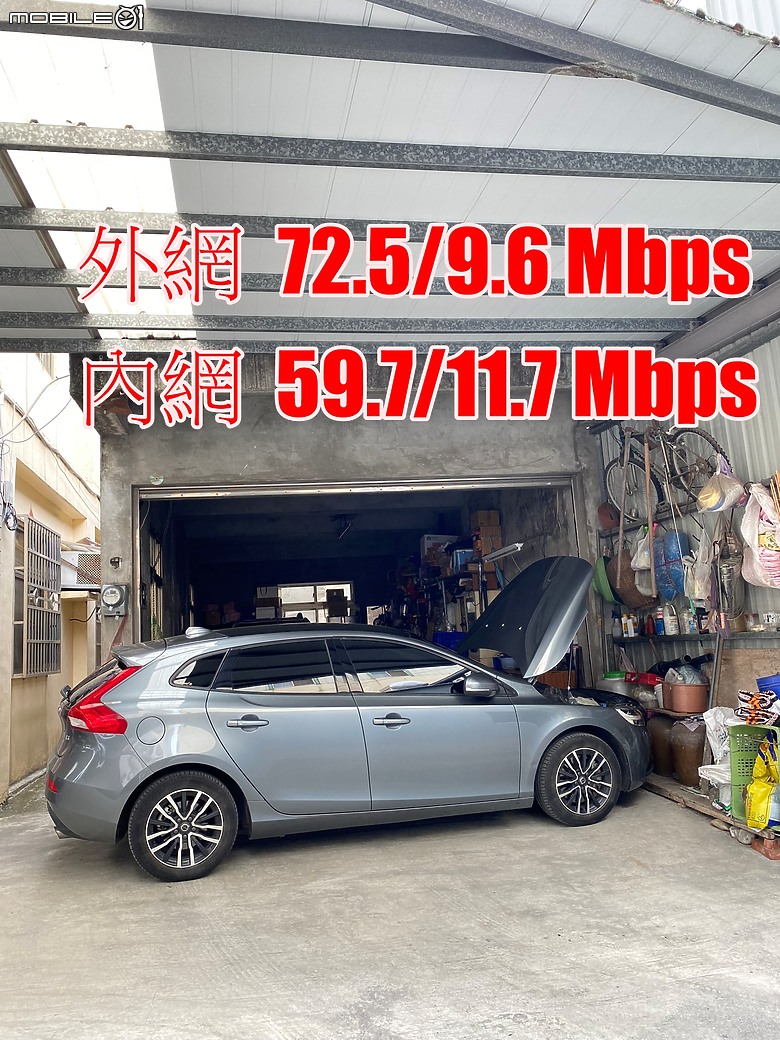

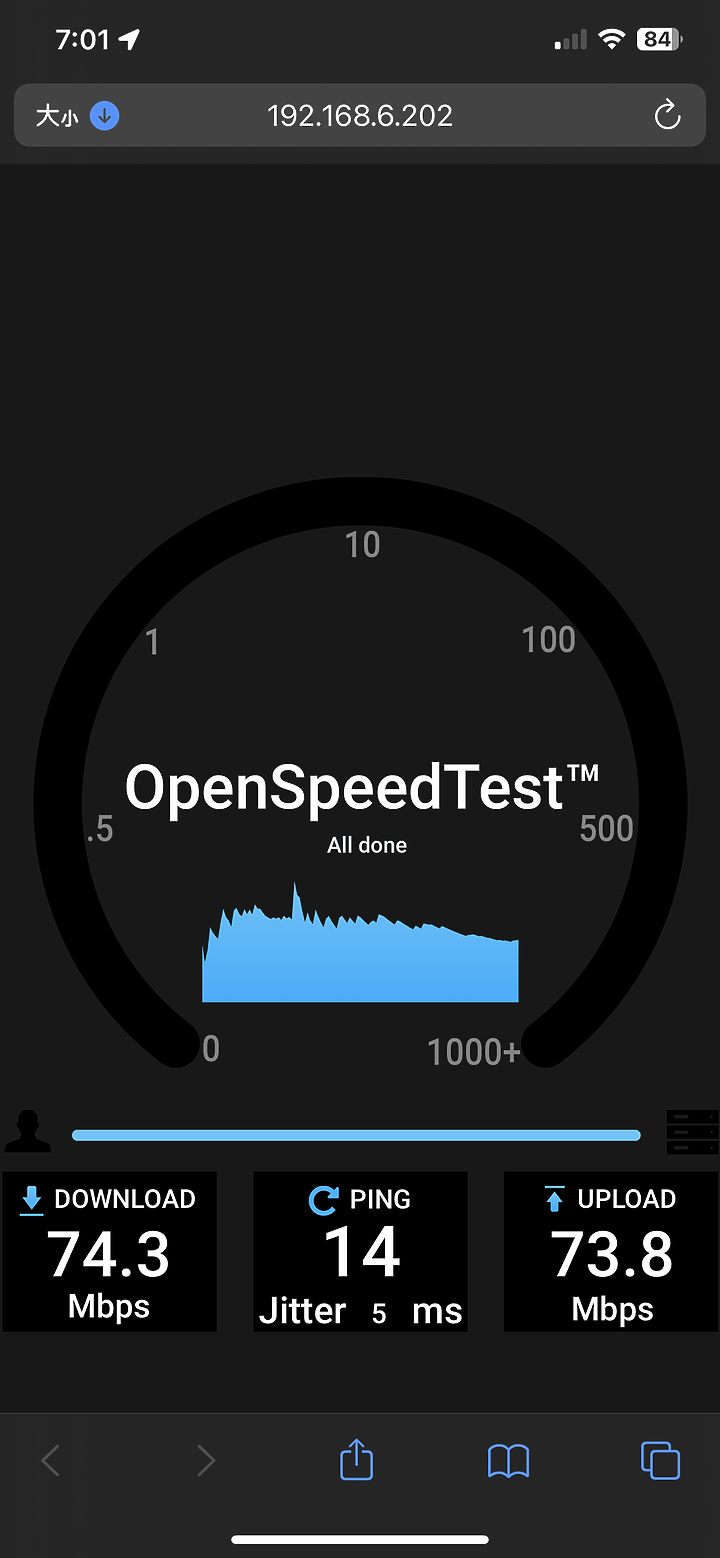

- A點
- B點
- C點
測試結果可以發現，
在A點測速下來NWA130BE跟NWA50AX差異不會太大
在B點訊號就比NWA50AX好太多
在C點測速也還有 ( 60/10) 左右的網速可以用
雖然Smart Meah 結果同 NWA50AX，但是在單機上的訊號強了很多

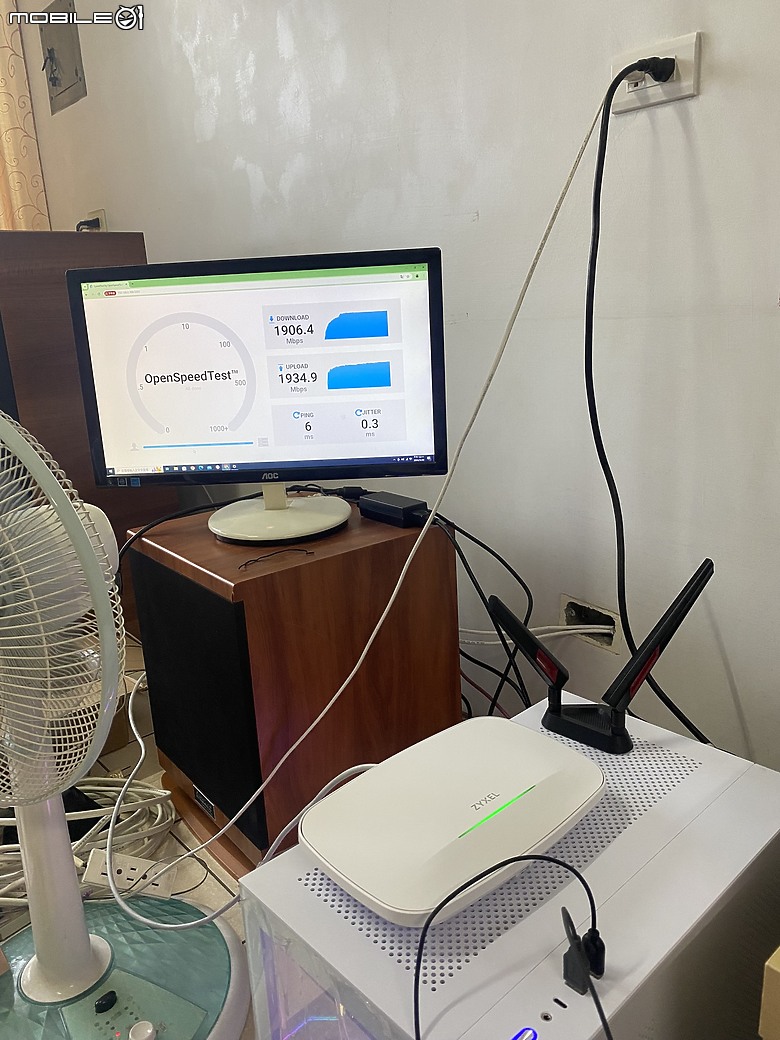

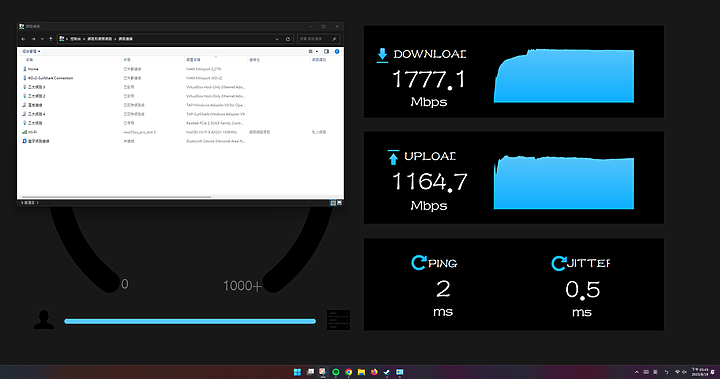

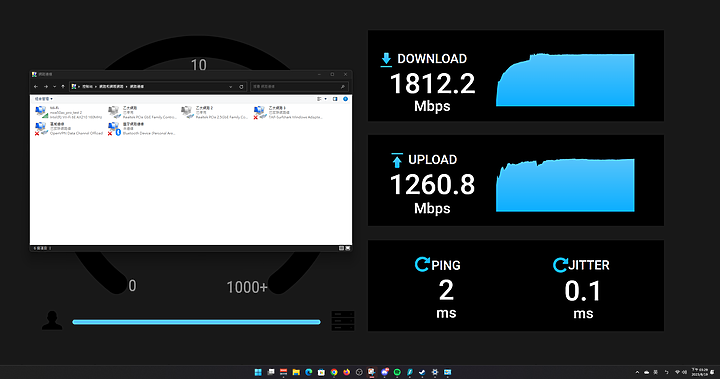

使用有線配置的話，可以跑到上傳下載接近2G的速度
在內網要傳輸資料的話，速度就會快很多。
如下圖
網路配置還會持續更新，期待下次跟大家分享
