想問下我預想的交換機接線方式跟設定是否正確

mlchen21456

mlchen21456
個人積分：0分
文章編號：86604041

0分

樓主

2023-01-03 17:26

我是想一二樓的網路都是在同一個網段
在YT看到弱電通的影片用一條線打通上下樓的網路

不知道這樣是否可行
打算用的交換機是Zyxel 合勤 GS1200-5 這台
想問一下各位比較懂網路架構的大大
我這樣預想的有沒有甚麼問題
在煩請各位大大指教謝謝
以下是預想的圖示
一樓交換機

想問下我預想的交換機接線方式跟設定是否正確

二樓交換機

2023-01-03 17:26 發佈

文章關鍵字交換機接線方式

phonex88

phonex88
個人積分：12951分
文章編號：86609887

12951分

2樓

2023-01-04 15:09

mlchen21456 wrote:
我是想一二樓的網路都...(恕刪)

1.個人建議，像這種問題，最好附上你的網路架構圖，讓人明白你是打算怎麼接線佈置？

然後才附上你Vlan的設置，請大家幫你檢查。

像你這樣只給Vlan設置，還要讓人逆推你的網路架構，有很多大大感到麻煩，就把你的問題視而不見，懶得回覆你了。

2.看你的設置，你是想拿AX86U當主路由器吧？

為什麼不拿更好的AX92U當主路由器呢？

3.Trunk口最好固定在port 1。

不太懂為什麼網路上一堆人教學，都示範一台設為port 1，一台設為port 5，這種設法是找自己麻煩，Vlan switch一台二台你還記得port 1是trunk要接第二台的port 5，等時間久了或switch多了，你還會記得清楚嗎？

所以個人是建議，所有Trunk口都統一設在port 1，這樣後面無論增加5 port的switch或8 port的switch，都不會接錯搞混。

chiyenms

chiyenms
個人積分：10740分
文章編號：86610067

10740分

3樓

2023-01-04 15:32

mlchen21456 wrote:
我是想一二樓的網路都...(恕刪)
我這樣預想的有沒有甚麼問題

要畫 Topology 才有意義。
不知道相對位置、用途等，光看 Port 誰對誰只能判斷有沒有不小心構成迴圈。

至於你的分區法，相對於你的「預想」的使用需求，有沒有問題，
沒人知道你的「預想使用需求」是什麼。

mlchen21456

mlchen21456
個人積分：0分
文章編號：86616375

0分

樓主

2023-01-05 14:55

phonex88 wrote:
1.個人建議，像這種...(恕刪)

中華電信小烏龜在二樓
MOD 在一樓
只有一條網路線到一樓
目前是AX86U在當主路由
AX92U為後來添購放在一樓的設備實在不想搬來搬去的

我的需求是
1.連一樓的網路能連到二樓的NAS
2.MOD 放在一樓能正常收看，我試過很多設定無法接在AX92U後方，AX92U常常被MOD搞到當機
3.不想再拉一條網路線到一樓
4.想組Ai Mash

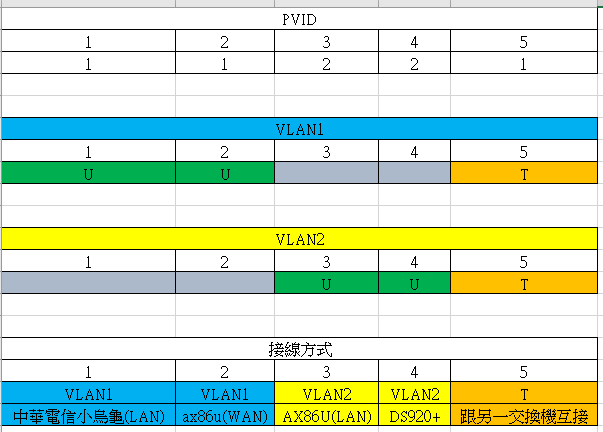

以下是我畫的圖再請大大指點謝謝

接線圖
