透天有線MESH配置(有MOD)

soiseeit
個人積分：3分
文章編號：85327373

3分

樓主

2022-07-14 3:12

各位大大好，最近升速500M後不知道是有動到設定，
還是以前用ASUS的接法就是一直在不穩定的狀態，
想試著不是更換主設備重新配置解決，再麻煩撥冗看看，謝謝！

狀況描述：
透天各樓層區域如圖一，老透天為磚造水泥隔間，
弱電箱在二樓客廳，
整層1F只有客廳有1個網路孔，
2F客廳電視的牆壁也只有一個網路孔，剛好在弱電箱對角

原本是用ASUS LYRA TRIO，想換成DECO系列，
設想是主要區域的WiFi都靠1F與2F客廳，後段樓梯間Wifi則靠2F房間3

圖一
透天有線MESH配置(有MOD)

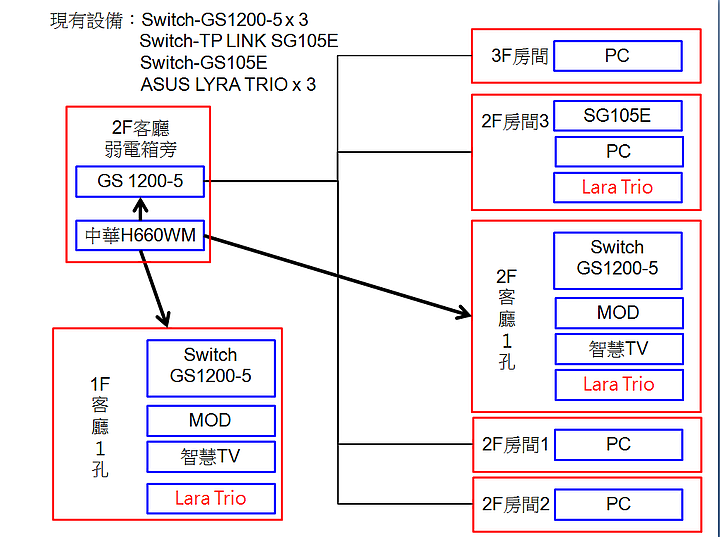

圖二 (舊的配置)

問題
1.如果購買了DECO X68，但是還是想要走有線回程，就一定得使用AP模式?無法使用
X68作為路由?那這樣買X68就是大材小用囉?(前提是我現在的狀態是可以成功有線回程)

2.如果是走有線回程，X68是直接替代掉原本Lara trio的位置，或是應該把一台做為主機直接移到弱電箱接在小烏龜後方(如圖三圖四)？

3.1F客廳和2F客廳一條線路必須同時給X68,MOD和TV使用，這兩條線是直接接在小烏
龜上好，還是在弱電箱旁X68後方再買一台8埠的交換器?(如圖四)

4.還是我這樣應該使用VLAN解決MOD的問題，所以買一台GS1200-8在弱電，和1F客廳和2F客廳的GS1200-5個別組成VLAN?

不好意思，因為對這塊目前功課做不足，都還是一知半解下問的問題，請包涵

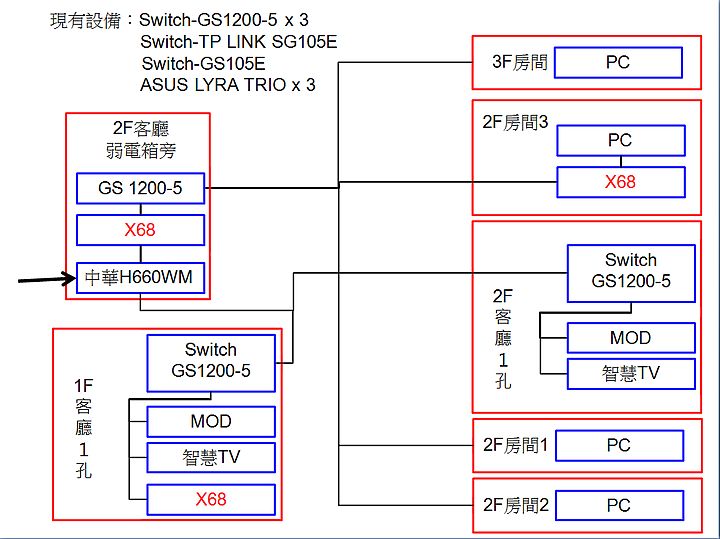

圖三
透天有線MESH配置(有MOD)

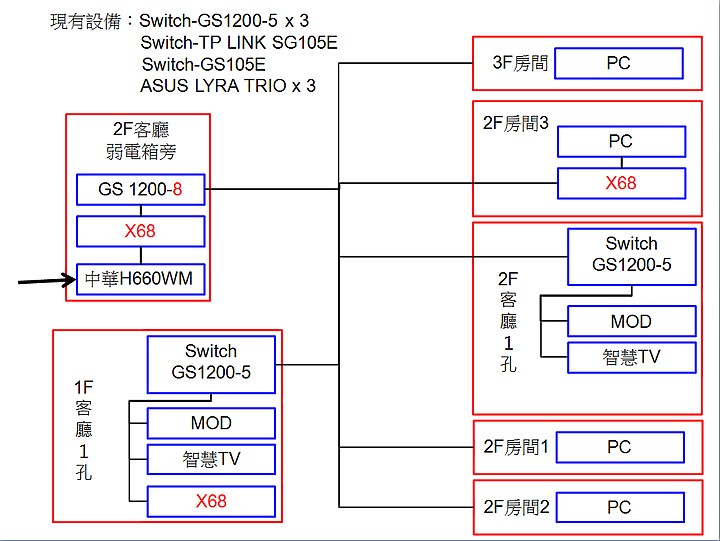

圖四

2022-07-14 3:12 發佈

文章關鍵字 MOD 透天有線MESH配置

phonex88

phonex88
個人積分：12020分
文章編號：85327428

12020分

2樓

2022-07-14 4:33

soiseeit wrote:
問題
1.如果購買了DECO X68，但是還是想要走有線回程，就一定得使用AP模式?無法使用
X68作為路由?那這樣買X68就是大材小用囉?(前提是我現在的狀態是可以成功有線回程)

2.如果是走有線回程，X68是直接替代掉原本Lara trio的位置，或是應該把一台做為主機直接移到弱電箱接在小烏龜後方(如圖三圖四)？

3.1F客廳和2F客廳一條線路必須同時給X68,MOD和TV使用，這兩條線是直接接在小烏
龜上好，還是在弱電箱旁X68後方再買一台8埠的交換器?(如圖四)

4.還是我這樣應該使用VLAN解決MOD的問題，所以買一台GS1200-8在弱電，和1F客廳和2F客廳的GS1200-5個別組成VLAN?

1.X68可以拿一台做主路由器，其它的X68設成AP模式，做AP節點。一樣可以走有線回程！

2.比較正規的接法是拿一台X68做主機，接在小烏龜的後方(如圖三圖四)。

3.因為你是拿一台X68做主路由器，所以在弱電箱旁X68後方要再買一台8埠的交換器。

註︰綜合2、3，小烏龜要改設置成橋接模式，pppoe跟dhcp由X68主路由器來執行就可以了。

4.想要比較穩定的網路環境，建議使用Vlan，把MOD訊號跟上網數據區分開來。

所以弱電箱裡再添加一台gs1200-8，跟1F、2F客廳的GS1200-5，設置Vlan。

============================================================
以下為個人想法︰

樓主你家的網路不穩定，不是ASUS設備的問題，個人猜測應該是拿中華小烏龜H660WM當主路由器的原因。

小烏龜要負責的工作太多了，pppoe、dhcp、wifi、mod.....等等，加上連接設備眾多，又在弱電箱裡散熱不佳，又是一天24小時不停的高負載運作。

如果我是你的話，我不會考慮添購X68來替換ASUS LYRA TRIO。

我會考慮的是買台性能較好的路由器，來取代小烏龜大部份的工作。小烏龜設置成橋接模式，其它的工作由後方的主路由器來負責。

ASUS LYRA TRIO只是做簡單的Mesh AP節點工作，沒必要替換掉。

再說你的mesh機是要做有線回程，而X68是三頻mesh機，它的優勢是在不方便拉線的情況下，做無線回程。拿X68來做有線回程，反倒是大材小用了。

綜合以上所述，個人建議，優化你家的家庭組網方向有二︰

1.買台性能較佳的路由器，接在中華小烏龜後面，分擔小烏龜的工作負擔！

2.添購GS1200-8，配合GS1200-5，設置Vlan，把MOD訊號跟上網數據區分開來！

(個人算過，如果你買的路由器是1wan、4lan，配合3台GS1200-5，那麼連接埠夠用了，GS1200-8非必要買！)

註︰思路給你了，具體要怎樣執行？由您自行決定！當然要我提供網路架構圖也行！不過要請我喝咖啡

，因為我是製圖苦手，弄一張圖要很久！

soiseeit 樓主

感謝大大詳細的回覆，吸收後解讀就是對我家中網路使用上的建議就是兩點要做：1.解放小烏龜(無論是補一台新路由或是買X68當路由花費高但對我配置來說cp值較低) 2.1F2F客廳都必須要設置好VLAN

2022-07-14 13:27

soiseeit 樓主

我目前小烏龜是關閉wifi的

2022-07-14 13:41

jaisonlian13

jaisonlian13
個人積分：1126分
文章編號：85328810

1126分

3樓

2022-07-14 10:11

soiseeit wrote:
ASUS LYRA TRIO

你也搞得太複雜了....你有切VLAN嗎?
不然目前你的配置全部的Lyra Trio都是獨立Router?
就算是基地台模式也接管不起來吧?

建議你先說清楚你要做拿些功用要達到那些目的，說不定根本不用換Mesh

soiseeit

soiseeit
個人積分：3分
文章編號：85330361

3分

樓主

2022-07-14 12:51

jaisonlian13 wrote:
你也搞得太複雜了.....(恕刪)

大大您好，
舊有原本配置圖二，
Lyra trio開啟ap模式使用有線回程設定，Mesh主機設在2F房間3，
另外兩台分別放在1F客廳
(有插線在switch上與Mod共用),
2F客廳則是沒有插網路線單純走無線接收主機的訊號；(印象中是因為有線不管插LEN或是WAN都發生沒網路或是不能看的狀況)

1F的有成功顯示綠燈且可以Wifi跑滿300M(有線成功);
2F則是印象約跑80-180M,因為距離主機同樓層且較近所以這個跑不滿的速度就將就用)
在lyra的app內網路圖則是1F客廳的MESH有時顯示是走無線(黃色線連接),
有時是顯示斷線，但實際是有wifi且可以跑300M.

先前都沒有設置過VLAN,因為連進去控制管理頁面都不會(汗顏)

-------分隔線--------------------------------------
最早買ASUS LYRA TRIO是訴求
1.舊式長形透天能將訊號延伸，主要區域客廳房間可以有滿速或接近八成速度，後方浴廁能有訊號，同時也被MESH的不用切換吸引
(長度約18米每層樓都是靠左有一條1米寬走道，其餘隔間牆都是磚造水泥牆)

2.一樓僅有一個網路孔且中華電信數據機在二樓，如何讓一樓主要客餐廳可以有穩定的Wifi
(結果實際用無線方式表現不理想，一樓客廳接收二樓mesh的訊號在客廳和旁邊隔間廚房的位置範圍只剩下20幾M)

因為一樓客廳無線訊號的不理想，於是我開始尋找使用有線回程的方式讓一樓訊號品質提升，但是因為不會設VLAN,只單純的知道要買IGMP的交換器來同時接MOD,
最後就是一直重複測試，但是原則只知道要先把Trio設定好有線回程再拿去客廳放，然後孔就換著插看看，最後有MOD,有Wifi,房間PC的ping穩定，就當做OK

另外2F客廳弱電箱很小，中華數據機是放在弱電箱下方的地上，而交換器放在弱電箱內，但是蓋子都沒有關，也因為弱電箱小，一開始就比較沒有考慮買一台體型稍微大的路由放在弱電箱那附近...

而本次最主要就是升500M後，因為一知半解，
不知道是不是我動到設定還是有移動插孔，
除了怎麼接有線MOD和網路都沒有辦法完全正常使用外，
我重置trio後三台連結設置有線回程，
結果都沒辦法正常顯示成功的綠燈
(主機WAN孔接牆壁網路孔，LAN孔接子機A的WAN,子機A的LAN再接到子機B的WAN孔)，

所以就想說這台組也買三四年過保了，換換病發作，看看新的會不會效能好一點，功能完整一點或是好操作.

目前家中暫時性措施就是2F房間3,1F客廳，2F客廳全部都設定MESH單機，三台都開ap模式，互不相連，同時上來尋求解法

以上感謝大大回覆

jaisonlian13

你附上兩層樓的平面圖，跟網路接點位置。我再給您一些建議吧。您一開始的連接方式當然不能有線回程囉

2022-07-14 17:15

phonex88

phonex88
個人積分：12020分
文章編號：85330701

12020分

5樓

2022-07-14 13:29

soiseeit 樓主

感謝大大，我LARA TRIO無線模式是都能進來網路圖內沒問題，只是最近重置有線模式設定一直沒辦法正常，有點換換病發作鐵了心想換掉這組了=O=

2022-07-15 0:37

soiseeit

soiseeit
個人積分：3分
文章編號：85335479

3分

樓主

2022-07-15 0:31

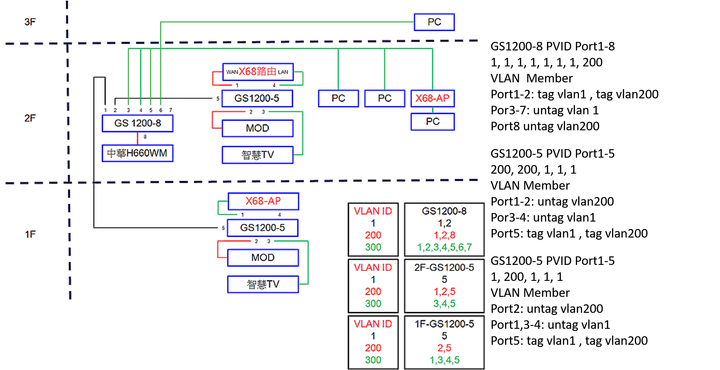

爬了一下板上先前的文章，
發現好像是有VLAN的考古題可以抄，不知道這樣子是否能套進我家的配置，
還是我的題目並不適用這份答案，再麻煩大大指教，感謝！
點我看大圖

想說如果是能把路由放在2F客廳的MOD交換器那端，
那有電視櫃可以一起放置，比放在弱電箱旁的椅子好整理。

jaisonlian13

jaisonlian13
個人積分：1126分
文章編號：85366525

1126分

7樓

2022-07-19 14:31

soiseeit wrote:
爬了一下板上先前的文(恕刪)

您沒有寫到PVID的部分，我補充一下
但如果妳都這樣切了，就可以先不用買新的Mesh
我覺得你應該是錯過Lyra了XD

如果你還沒有 GS1200-8 目前你可以用GS1200-5 +SG105E 因為Lyra還有一個Lan可以直接插PC

其實VLAN是比較複雜的，如果你買X68要簡單，直接用 AP Mode 。都不用設定VLAN 直接開IgmpSnooping。
給小烏龜當Gateway也可以。

phonex88

jaisonlian13 真的嗎？G5刷openwrt，再插入easymesh插件，就可變成mesh了，致命傷終於有救了！[笑][笑][笑]

2022-07-19 15:46

jaisonlian13

Mesh其實用不太到哈哈，他就是要用multigiga 來串，無線跑超過1Gbps就是爽[偷笑]

2022-07-19 17:16

soiseeit

soiseeit
個人積分：3分
文章編號：85455314

3分

樓主

2022-07-30 17:26

jaisonlian13 wrote:
您沒有寫到PVID的...(恕刪)

感謝大大幫忙PVID

今天設定GS 1200-8打開介面後想要照抄但是不知道如何實踐，再麻煩大大解惑，感謝!!

port 1-7的PVID設置為1
port 8的PVID設置為200
那我圖片上的VLAN 300是多餘的嗎？

我照著圖片上設定，
在
VLAN1 tag port1&2,untag 3-7這個時候port8應該要設什麼？ Non-Member嗎？

VLAN200 tag port1&2,untag8,其餘3-7這時候也是設Non-Member嗎？
設置後小烏龜接到port,直接拿筆電接3-7都沒有網路，這樣是哪裡出問題呢？

soiseeit 樓主

另外就是如果我終於搞懂VLAN設定後，我整個網路架構設定的順序，應該要先把每一台交換器先單獨接在小烏龜後面設好對應的VLAN,再把整個網路架構接好，然後開始設定X68當路由呢？

2022-07-30 17:30
