透天的 Mesh 網路設置請益

大家好,小弟對網路設置完全外行,但想在家中設置Mesh,在網路上看了一些文章,想出來的設置方式如下,還請大大們指導一下。

我家是5樓透天,每一層樓都有1-2個網路孔,這些網孔的線路都滙集到3樓樓梯間的弱電箱。弱電箱空間不大,只放得下中華電信的數據主機,再加一台switch。

一樓孝親房(1個網孔)、
二樓是客廳+廚房,為主要活動空間(2個網孔),
三樓是主臥(2個網孔),
四樓是兩間小孩房(一個房間各一個網孔),
五樓書房(1網孔)、小臥室(被當雜物間, 1網孔)


如果中華電話數據機我設為橋接模式,其它功能都不開,而PPPoE, DHCP等工作,都交由 Mesh的主機來運作,其它的Mesh衛星一樓擺一顆,以有線連接的方式連接在 Mesh的後面。

因為弱電箱空間小,Mesh主機是無法擺在裡面。所以將Mesh主機放置在二樓,藉由二樓網孔與弱電箱裡的數據機相連,由Mesh主機執行DHCP的工作,再經由另一網孔連回弱電箱裡的Swtich,再連去與其它樓層網孔;各樓層的Mesh衛星就插上網孔,以實體的方式連接到Mesh主機之下。原本理想中的設定是:
透天的 Mesh 網路設置請益

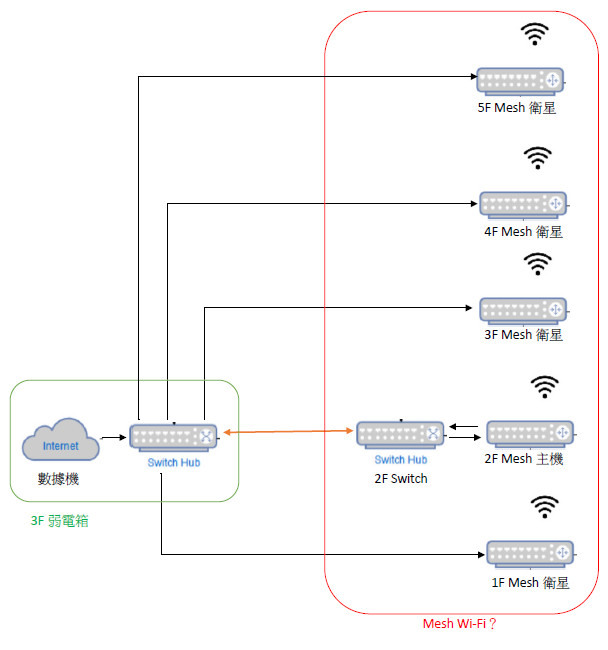

但因為二樓的2個網孔距離很遠,如果我在二樓加一台Switch,讓mesh主機經由同一個網孔回到弱電箱,再經由弱電箱內的switch分配網路到每一個樓層的mesh衛星,這樣是可行的嗎?如下圖:
透天的 Mesh 網路設置請益

請問這樣:
1. 同一條網路線,可以做如上圖橘色部份,雙向的傳輸嗎?
2. 我這樣的設置,一、三、四、五樓的Mesh衛星,是隸屬於Mesh主機之下,還是會變成隸屬於中華電信數據機之下?還是其實這樣的設置根本是錯的,是沒辦法執行的?
(上面的各個圖示,是借用另一討論串中 KevinYu0504 大大的圖;抱歉,我自己不太會畫)
2021-06-24 22:24 發佈
文章關鍵字 Mesh 網路設置
假如你希望每一顆Mesh系統跑滿速,當然可行的。

數據機(關閉WIFI)→AP分享器(關閉WIFI,使用撥號連線PPPoE)→Switch交換器

然後Mesh系統在切換【基地台模式】最後再把第二顆Mesh接上網路線以此類推。

所有的Mesh全部接上Switch交換器,這樣就能達成所有Mesh跑接近滿載速度!



PS:
有些廠牌※不會轉發基於IEEE 1905.1協議的封包,從而導致網路迴圈
我是用1的方式接,AP擺放的問題好解決,有那種路由器掛架,掛在牆上或是櫃體側面就好

我家也是四樓透天,中華從2樓進來,每層前後各一個網路孔,主要在1~3樓活動

我就買5台 redmi ax5 ,4000以內就全部搞定

只有4樓5g wifi較弱,2.4g wifi一樣滿格
s960305 wrote:
大家好,小弟對網路設(恕刪)


圖二的方式(旁路由的設定)必須使用Vlan 將小烏龜連到你母機的連線與你內網分割開,第一個圖是主路由正常設定
s960305 wrote:
大家好,小弟對網路設...(恕刪)


如果要用圖1
建議主mesh改到3F
這樣第二條線距離短比較好拉
如果是明線也比較好藏
而且假設某條有線回程斷線
或是SWITCH故障
Mesh改走無線回程時
往上樓層跟往下樓層的頻寬折損度一樣

如果要用圖2
兩台SWITCH要買網管式可以切VLAN的
gentless921 wrote:
我是用1的方式接,AP(恕刪)

原本的設想,是用1的方式連接,
但我二樓的兩個網孔,分別在客廳相對的前後兩面牆上,
(1個在電視牆上,一個在沙發後面的牆上)
如果我Mesh主機放在電視下方,接收電視牆上的網孔來的訊號,
就要拉一條明線經過客廳,接到沙發後方牆上的網孔,將訊號傳回弱電箱。
這樣好像很麻煩,所以才想說能不能用圖2的方式接。
s960305 wrote:
1. 同一條網路線,可以做如上圖橘色部份,雙向的傳輸嗎?
2. 我這樣的設置,一、三、四、五樓的Mesh衛星,是隸屬於Mesh主機之下,還是會變成隸屬於中華電信數據機之下?還是其實這樣的設置根本是錯的,是沒辦法執行的?
(上面的各個圖示,是借用另一討論串中 KevinYu0504 大大的圖;抱歉,我自己不太會畫)


1. 有機會可以, 在Mesh主機的WAN上面撥PPPoE, 它不要亂轉發別的東西的話, 應該是沒問題.
2. 大家都在同一個L2下, 可以想像成所有東西都接在一台Switch底下, 只要確定運作中的DHCP server只有一台, 就沒有問題.
星風邪宇 wrote:
如果要用圖1
建議主mesh改到3F
這樣第二條線距離短比較好拉
如果是明線也比較好藏


第二條線是指 主mesh 要回弱電箱的線嗎?
目前我各樓層的網孔都在當初裝潢時有拉線到三樓弱電箱(走牆內的管路),
而3樓1個網孔在梳妝台旁、1個在移動式的電視牆上,
若主mesh放3樓,它的回線要拉明線至移動式的電視牆上的網孔,
是有困難的。

星風邪宇 wrote:
如果要用圖2
兩台SWITCH要買網管式可以切VLAN的


上網看了一下什麼是 VLAN
慘了,發現以我的智力,很難自己學會。
只知道這可以構建 虛擬區域網路,
有 Port-based VLAN 跟 MAC-based VLAN 兩種方式

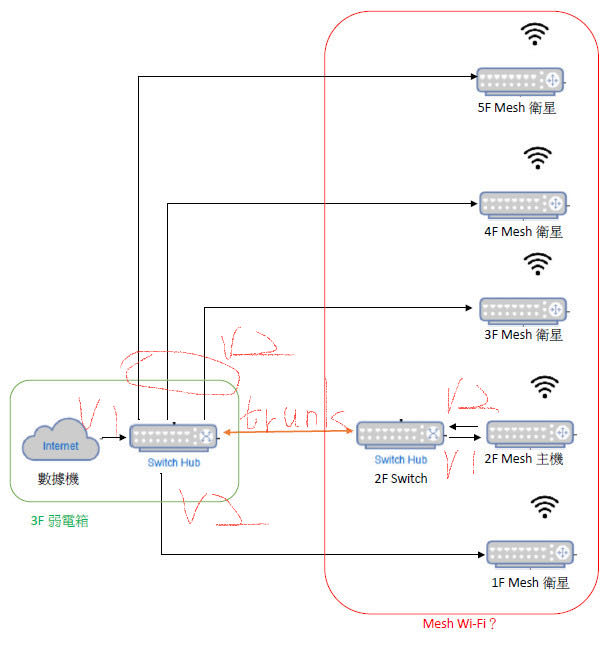

如果是我的狀況,可以將兩台 Switch 相連的 port
設定成 Trunk Port,
這樣該 port 可以同時處理 VLAN 1跟 VLAN 2 的傳輸
(好像是這樣,雖然我不知道怎麼設)

但我看網路上舉的例子,
都是把各個網路設備歸屬在某個 VLAN
而在我的圖裡,
我的主mesh會變成屬於 VLAN 1, 又同時屬 VLAN 2
這樣是可以的嗎?

覺得,我是不是在客廳拉明線,還比較容易些 @@
s960305 wrote:
大家都在同一個L2下, 可以想像成所有東西都接在一台Switch底下, 只要確定運作中的DHCP server只有一台, 就沒有問題.

「同一個L2下」 是什麼意思?
如果我依我原本圖2的接法,
只要我確實只讓 主mesh 來做PPPoE跟DHCP 的工作,
關掉其它(包含中華電信數據機)的DHCP功能,
我的網路就可以運作嗎?(而且是有成功的 Mesh Wi-FI)

所以不用設定 VLAN 這些東西嗎?
還是仍然需要學會設這個?
s960305 wrote:
「同一個L2下」 是(恕刪)


網路分七層 L1~L7

普通的Switch Hub就是L2 Switch,就是沒啥功能, 他就是把實體線接在一起

圖二不是正統的接法, 但很有機會可以運作, 你可以先接接看, 萬一網路不通(迴圈)再試別的方法

因為接成功就不用vlan啦. 想用vlan還要買L3 switch, 比較貴

Mesh的部分就比較單純, 設成 "有線回程"(或叫做其他類似的名字)就可以了.
