各位高手大家好~

小弟朋友的小型辦公室內部有兩層(樓中樓)的結構，

目前設備:桌電*3、筆電、有WIFI功能之IP分享器、事務機*2(分別放於1F、2F)。

機房位於二樓。中華電信數據機已在機房、預計買台16-port的switch放在機房，
並且在辦公室內部的多處牆壁，皆預設網路線插孔，並且這些牆孔的線路皆與機房相連(共11個牆壁網路孔)，這11條網路線都接在switch。

目的:沒有固定ip的需求。使每個壁孔都能上網，筆電or手機or平板可以使用暢快的wifi，使所有設備位於同個網域之下，並且都可以共同使用這兩台事務機列印。

<問題A>:想請教各位高手，什麼連接的架構才能高效率、不浪費速度呢?

目前想到的連接方式:
關於分享器及switch的接方式~

<問題B>:可以把ip分享器接在其中一個壁孔上嗎?

謝謝各位了!

2018-08-28 0:16 發佈

文章關鍵字分享器 Switch 接方式

accdack

accdack
個人積分：64分
文章編號：69886735

64分

2樓

2018-08-28 6:44

<問題A>:想請教各位高手，什麼連接的架構才能高效率、不浪費速度呢? 只要設備跟得上沒有什麼浪不浪費速度的
接法(1)數據機必須自行撥號並開啟DHCP，無線AP必須關閉DHCP，IP由數據機發配，我不建議這麼做因為這樣會導致數據機工作量太大以致於數據機不穩定。
接法(2)和(3)基本上是一樣的，所以哪一種接法都行。

<問題B>:可以把ip分享器接在其中一個壁孔上嗎?可以
只是這樣接法就會得到和接法(1)一樣的結果
解決方法
1.可以的話就再增加一台無線AP就能解決。
2.一次使用兩個壁孔也能解決
第一條：數據機↔壁孔(1)↔無線AP WAN
第二條：無線AP LAN↔壁孔(2)↔Switch

Halk

Halk
個人積分：713分
文章編號：69887190

713分

3樓

2018-08-28 8:15

duncanhook wrote:
各位高手大家好~小...(恕刪)

看起來第一種方法應該最好,因為介接網路設備最少,只是要考慮IP的數量及分配問題.

ysbledmh

ysbledmh
個人積分：164分
文章編號：69887636

164分

4樓

2018-08-28 8:56

duncanhook wrote:
各位高手大家好~小...(恕刪)

#2 的建議 +1

silverarrow

silverarrow
個人積分：66分
文章編號：69888412

66分

5樓

2018-08-28 9:50

duncanhook wrote:
各位高手大家好~小...(恕刪)

#2 的建議 +1

duncanhook

duncanhook
個人積分：2分
文章編號：69890884

2分

樓主

2018-08-28 12:10

accdack wrote:
＜問題A＞:想請教...(恕刪)

謝謝您的耐心講解~
我決定使用圖中的連結方法#2！
對您最後所說壁孔接無線ap的解決方法還是有些問題~

問題#1.
您提到的無線ap,是代表這種訊號增強/範圍擴增裝置嗎？

https://24h.m.pchome.com.tw/prod/DRAF06-A9005VV03

還是無線ap只是泛指這種有線/無線的wifi延伸器？

問題#2.
我目前要先測試整個辦公室內部的訊號強度，如果有訊號死角才會再買您所提到的無線ap~
如果到時候照您的解決方法加裝無線ap,我的連結方法#2、#3皆可行嗎？

問題#3.
A.Switch、ip分享器及無線ap需要盡量品牌一致嗎？怕會有相容性問題！

B.爬了一些文，Netis的評價好像比dlink、tplink、asus好！？想找到快速、耐用、穩定的switch及ip分享器，價格大概1~2k多之間，不知有無推薦~

C.16-port的switch需要為了散熱買到鐵殼嗎？https://24h.m.pchome.com.tw/prod/DRAF2K-A82968250?fq=/S/DRAF2K
還是用這種材質的就好？https://24h.m.pchome.com.tw/prod/DRAF5L-A9008PDZ1?fq=/S/DRAF2K

謝謝您了！

accdack

accdack
個人積分：64分
文章編號：69892720

64分

7樓

2018-08-28 14:10

duncanhook wrote:
謝謝您的耐心講解~...(恕刪)

問題#1. 我所說的無線ap就是具有Wifi功能的IP分享器
問題#2. 問題B中的解決方法1和2指的是有兩種方法可以解決並不是步驟一和步驟二
如果你的機房不需要wifi訊號，那你只需要購買一部無線AP就可以了，並依照解決方法2的方式連接即可
並不需要再多購買一部無線AP
問題#3.
A.不會有品牌相容性問題
B.首先你要先了解你的需求和環境是什麼(重點)
1.中華電信網速多少(有沒有超過100M)
2.區網會不會互相傳檔案或使用NAS
3.你的網路線是Cat.5E以上的嗎(必須)
如果符合以上的需求必須購買Gigabit以上的產品才適合
如果符合第3點建議直上Gigabit以上的產品未來升級就不需要在更動設備了
C.鐵殼的當然比較好

duncanhook

duncanhook
個人積分：2分
文章編號：69907835

2分

樓主

2018-08-29 15:15

accdack wrote:
問題#1. 我所說...(恕刪)

謝謝您的回答~

考慮了需求(不想占用壁孔於AP上，並且減少接線)及您的解決方法2(需要占用兩個壁孔，且兩個壁孔之間需要較短距離才不用走太多線。)目前是想把無線AP放在機房，其實機房就只是一個小隔間，應該不會使訊號效率降低太多。

未來會使用NAS及區網互傳資料，且網路線是CAT6e的，所以已經決定購買Gigabit的無線AP及switch！

問題#1
目前就照著小弟之前所畫的連接方法#2，若wifi訊號無法達到想要的範圍廣度及速度，之後會購入Gigabit等級之wifi延伸器擴充(只占用一個壁孔，或是不須占用壁孔)~~不知這樣是否合適?

謝謝您~~~ 100分

umax

umax
個人積分：25196分
文章編號：69917412

25196分

9樓

2018-08-30 10:31

duncanhook wrote:
各位高手大家好~小...(恕刪)

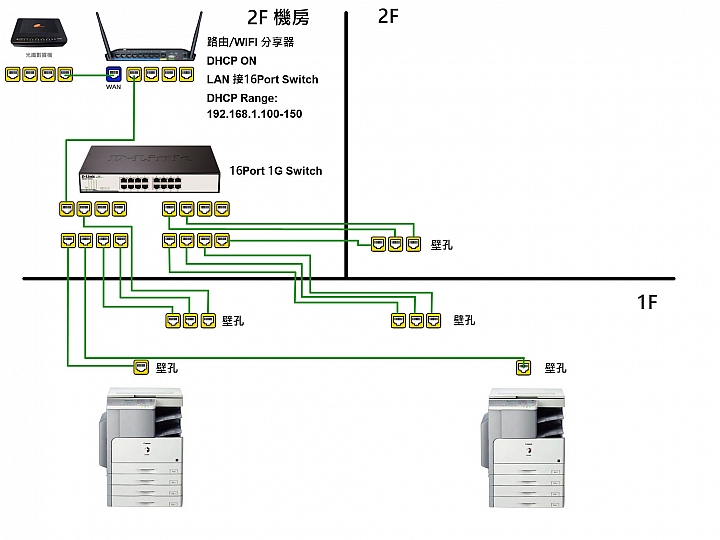

照這樣規劃就OK了▼

這樣才會在同一個網段環境

之後的WIFI 擴充在個壁孔接網路線到 WIFI 分享器的LAN ，當然要先設定WIFI 分享器再接到壁孔

WIFI 分點的分享器要先設定 DHCP OFF ，設定指定IP給這台WIFI AP 並抄下IP 貼在機器身上，以便下次查修找機器，然後再把壁孔網路線接到WIFI AP 分點機器的LAN ，在還沒設定DHCP OFF 之前別直接壁孔接LAN 會出現LOOP 、多重DHCP 造成整個網路環境無法上網的狀況。

NeverGiveUp!!

NeverGiveUp!!
個人積分：44487分
文章編號：69920519

44487分

10樓

2018-08-30 13:50

圖畫得很好！
