我的設定還有哪裡不對, 請高手幫幫忙

阿寬alkwen

阿寬alkwen
個人積分：92分
文章編號：68016665

92分

樓主

2018-04-03 16:22

是想說不麻煩大家了說....
不過真的想破頭了....

區網內的大致情形
我的設定還有哪裡不對, 請高手幫幫忙

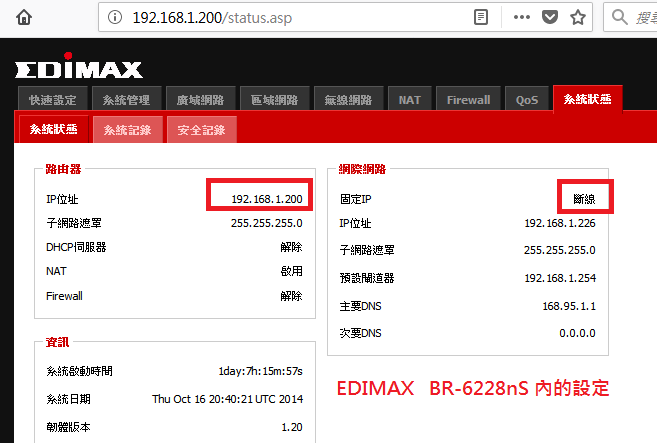

我在區網內用電腦連EDIMAX分享器沒問題
EDIMAX分享器的IP 192.168.1.200
我的設定還有哪裡不對, 請高手幫幫忙

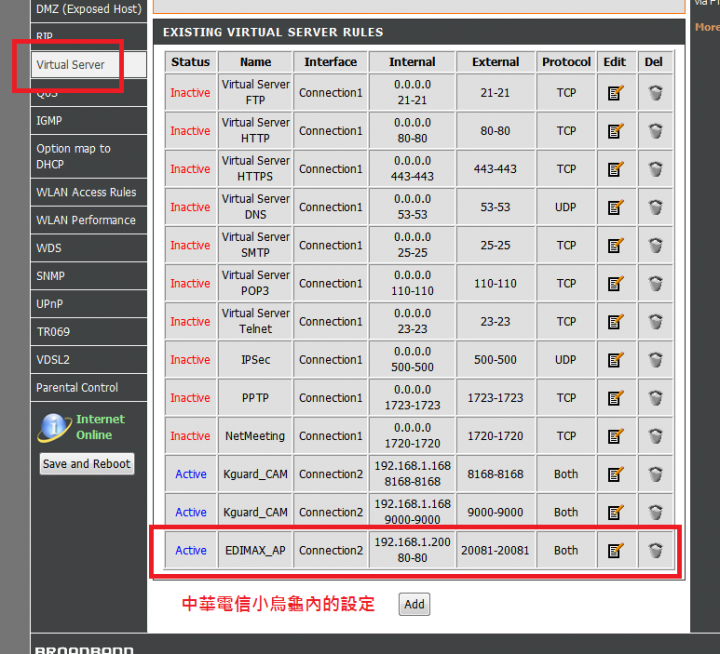

我試著在小烏龜內增加一個 virtual server ....
我想另一個地方透過internet連進這台edimax分享器
(想用這台分享器內WOL的功能喚醒這區網的某台電腦)
我的設定還有哪裡不對, 請高手幫幫忙

好了.........
我怎麼從外面連進來就是不行....http://[ip-address]:20081
小烏龜內的 KGUARD_CAM 的 virtual server 的設定使用就沒問題...
搞了三天想了三天....
請高手指點, 我缺了什麼設定....
感謝....

2018-04-03 16:22 發佈

文章關鍵字設定高手

lin12395

lin12395
個人積分：13分
文章編號：68017230

13分

2樓

2018-04-03 16:58

看了圖，你的接法根本沒有讓EDIMAX分享器可以連上外部網路，
如果你是用小烏龜設定上網，那麼你在小烏龜內要設定外部連到你的小烏龜時要能連到你所指定的IP才是。
不然你就只是在內部區網可以使用而已。

shan777

shan777
個人積分：682分
文章編號：68017348

682分

3樓

2018-04-03 17:07

中華電信的小烏龜沒辦法做區網吧

要做區網你所有的電腦都要接在EDIMAX後端

你那台SWITCH的PC跟EDIMAX共用小烏龜的一個PORT

撥號不會有問題嗎...?

泡泡小小

泡泡小小
個人積分：11分
文章編號：68017359

11分

4樓

2018-04-03 17:08

lin12395 wrote:
看了圖，你的接法根本...(恕刪)

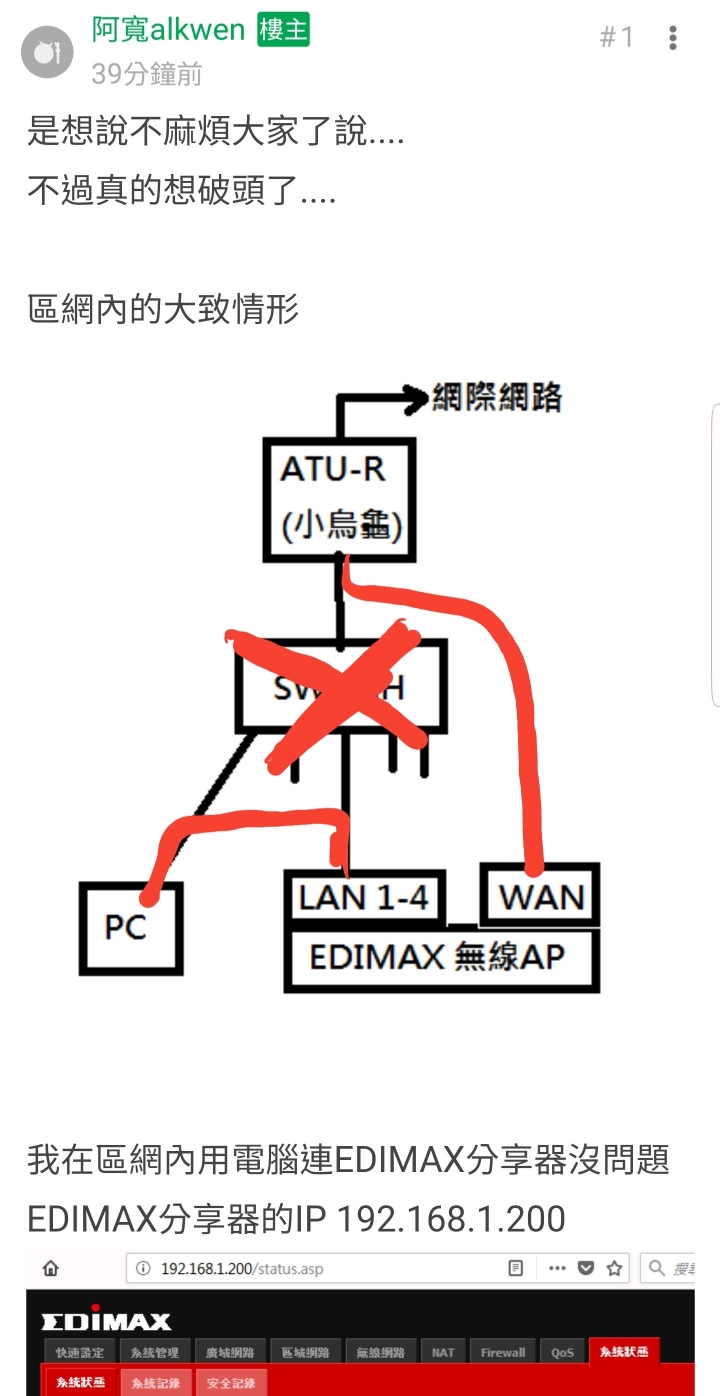

試試這樣

阿寬alkwen

阿寬alkwen
個人積分：92分
文章編號：68019653

92分

樓主

2018-04-03 20:27

首先感謝上面高手們的撥冗回覆....
更感謝一位電腦工程師朋友的幫幫忙....

大家可能會覺得這區網怎麼會長這個樣子....
首先...我那個16 port 的 switch 是 1G
我的區網需要這樣的速度....
所以我沒有拿小烏龜(100M) 或 edimax這台ip分享器(100M)當我整個區網.....
因此把中華電信的帳密寫在小烏龜內直接PPPOE出去...
然後接1G SWITCH...

大家可能會覺得...小烏龜上也有WIFI...可以用小烏龜的WIFI呀...
不過因為距離的關係....
我把小烏龜的WIFI關了....打開EDIMAX的WIFI....
分享給該區域的手機....

第三...
在不花錢的前提下...手邊的設備只有EDIMAX這台有WOL的功能....
它又有WIFI....
因此就摸喇兼洗褲囉...

第四...
我試過把EDIMAX這台的WAN端...接入SWITCH...
這樣是也能達到提供手機WIFI的功能...
但我要WOL的那台主機實在不想接在EDIMAX之下(100M)
所以...
我把EDIMAX的LAN端接入SWITCH....

以上就是我的區網結構的想法.....

至於提到的問題...
我的網路攝影機 KGUARD_CAM , 打開小烏龜的 VIRTUAL SERVER之後...
就能從外面連進來看攝影機的情形...
但是同樣的手法並不能讓我做到...從INTERNET 要連入這個區網並存取EDIMAX...

剛剛修改了幾件事就行了:

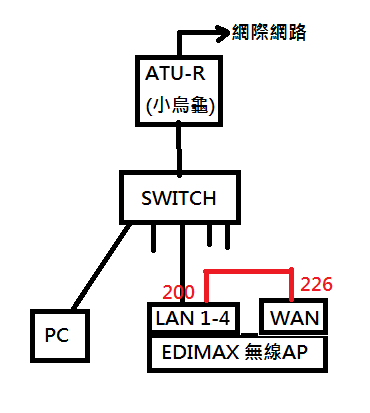

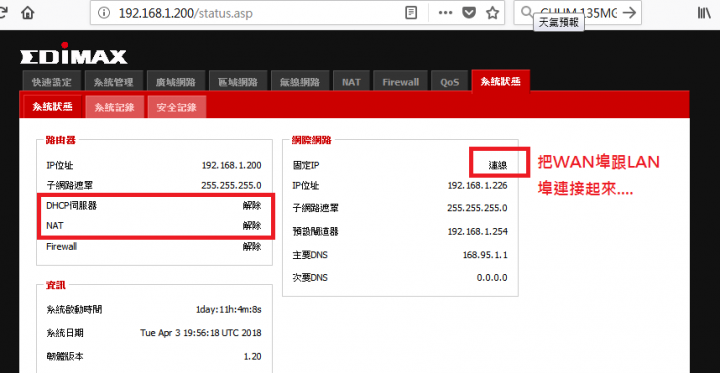

1. 把EDIMAX的WAN埠和其中一個LAN埠連接起來, 關掉NAT和DHCP

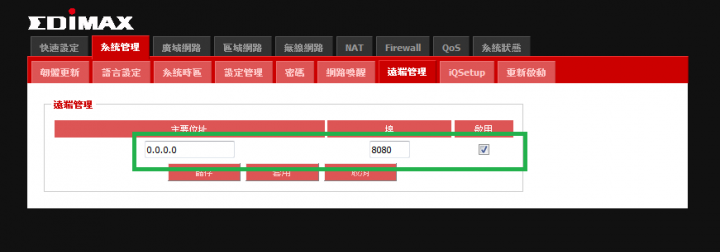

2. EDIMAX 裡的遠端管理要打開

3. 把VIRTUAL SERVER指向WAN埠

行了!! ^_^

notebook18k

notebook18k
個人積分：427分
文章編號：68029311

427分

6樓

2018-04-04 18:42

不過EDIMAX ER-6228nS這一台的WAN、LAN埠都只支援10/100Mbps，除非EDIMAX ER-6228nS後端的設備都不用與區網內的其他設備共享檔案，否則傳輸速度也不會快，只有16 Port Switch後面的PC有在Gigabit的網路環境裡
