升級 Draytek Vigor 2952 實錄

這兩天將手上的 Vigor 2925 升級為 Vigor 2952.

升級 Draytek Vigor 2952 實錄

由於沒有要上機櫃, 怕機架耳以後找不到, 還是把它反鎖在機器上.
升級 Draytek Vigor 2952 實錄

Vigor 2952 為 Dual WAN, 其中 WAN1 為 RJ45 & SFP combo
升級 Draytek Vigor 2952 實錄

4 gigabit LAN.
升級 Draytek Vigor 2952 實錄


基本上可以直接將 Vigor 2925 config file 直接匯入 vigor 2952. 不過有些設定還是 lost 掉了, 這部份希望下次能修正.

*dhcp ip bind table
*policy route table

以上兩個 table 都沒有處理.


效能實測

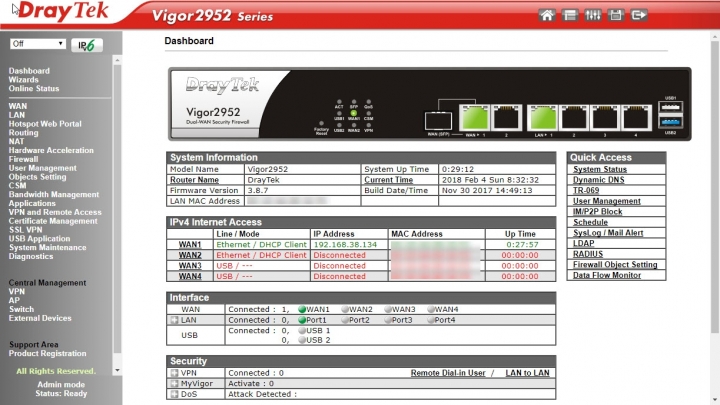

新機更新至最新的 v3.8.7 firmware
升級 Draytek Vigor 2952 實錄

client: Windows PC (i5-6400, 16gb ram),
server: Synology DS916+ docker 上架設 iperf server
Vigor 2952 採用預設值.

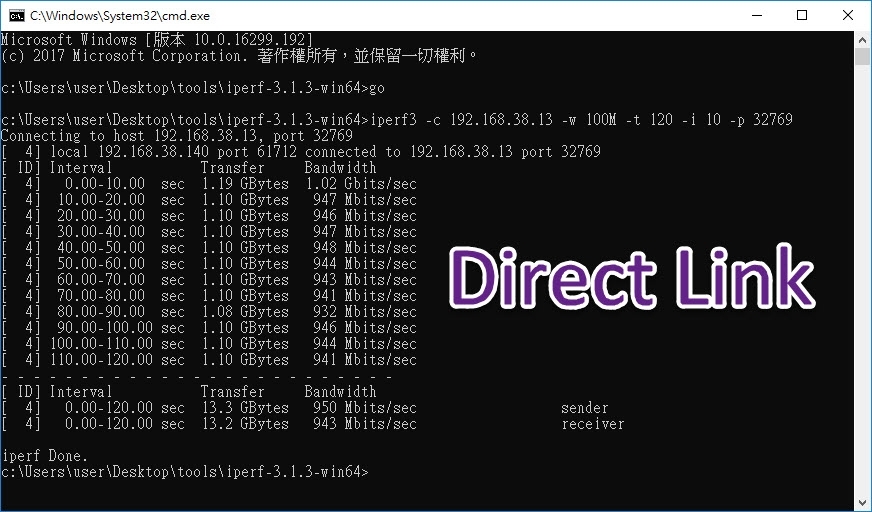

將 client & server 同時接在 Vigor 2952 gigabit lan, 測試 direct link 速度, 這差不多就是 gigabit switch 標準的速度.
升級 Draytek Vigor 2952 實錄

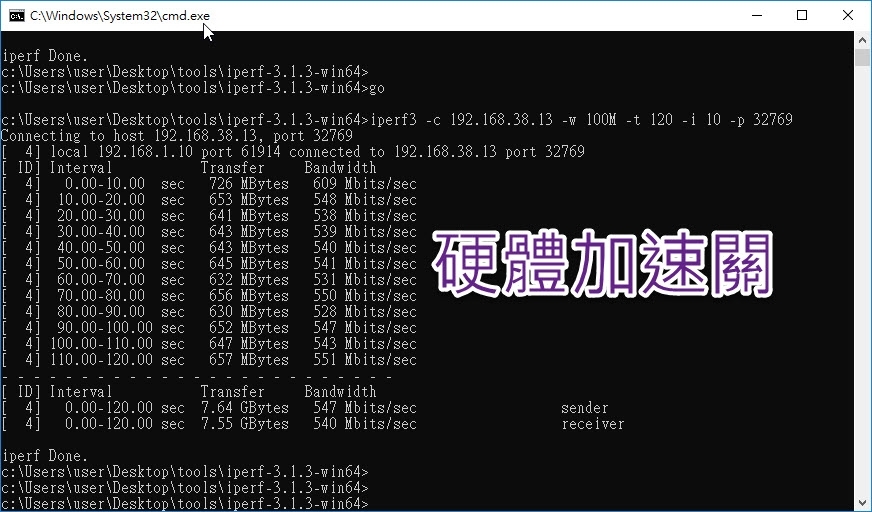

將 server 端接至 Vigor 2952 WAN 端, 而 client 在 LAN 端, 關閉 Vigor 2925 硬體加速功能
升級 Draytek Vigor 2952 實錄

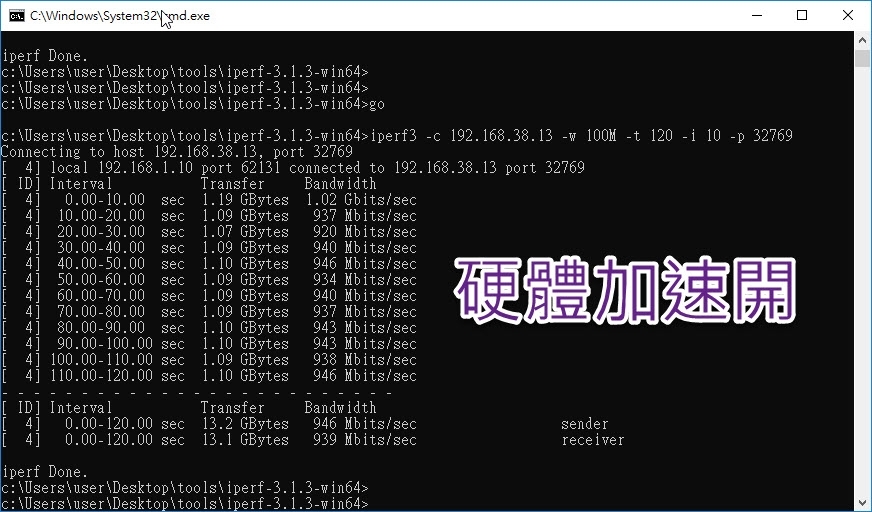

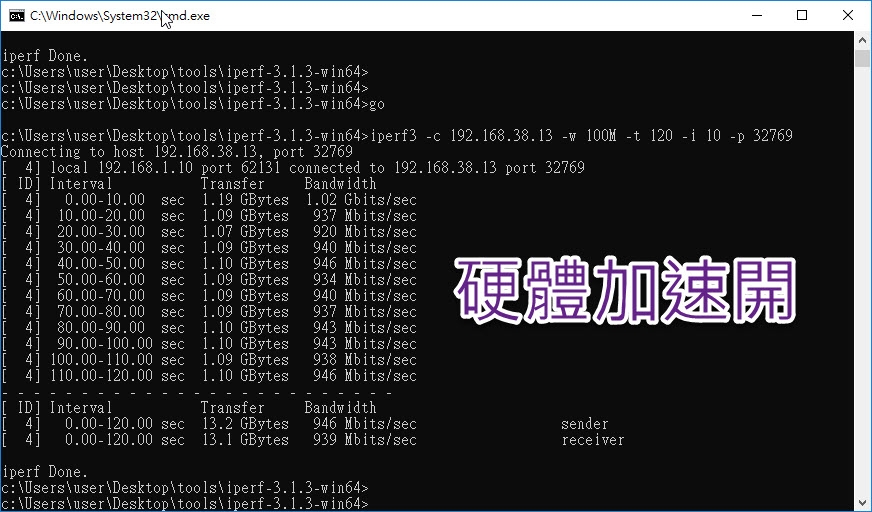

開啟硬體加速功能,
升級 Draytek Vigor 2952 實錄


NAS (ftp server) <--gigabit--> (WAN) Vigor 2952 (LAN) <--gigabit--> Winodws filezilla ftp client

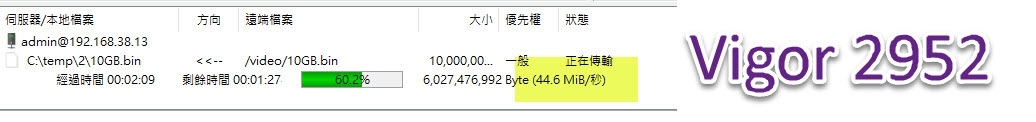

在 PC 上面安裝 Filzilla ftp client, 從 NAS 下載一 10gb 大檔, 大約跑到 50MB/sec. 這速度好像有點太慢.
升級 Draytek Vigor 2952 實錄

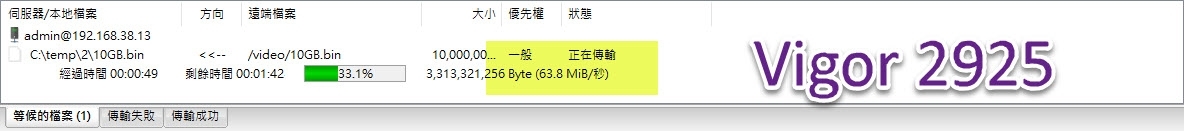

將 vigor 2952 更換回 Vigor 2925, 同樣 Vigor 2925 採用預設值. ftp 下載速度比 Vigor 2952 快很多, 這有點奇怪
升級 Draytek Vigor 2952 實錄


問題到底出在那裡? 明明 Vigor 2952 硬體等級比 Vigor 2925 高, 結果測出來的 ftp 速度慢那麼多?

後來我重新檢視了 Vigor 2925 firmware 版本, 其為 v3.8.4.2, 試著更新至最新的 V3.8.6, 結果和 Vigor 2952 的情況一樣, ftp 的速度馬上大跌, 猜測應該是 v3.8.5(含) 新版 firmware 的問題.

如下 filezilla 下載 10gb 大檔, 原 vigor 2925 版本為 3.8.4.2, 立即更新至新版後, 可發覺 ftp 速度馬上大跌, 接著又重新更新回 v3.8.4.2, 速度就回來了.



之前升級至 v3.8.5 版本, 在 vigor 2925 也曾經遇到 pptp vpn 連線速度非常慢的情況, 經原廠 check 發現必須去調整 wan1 MTU 數值, 果真調小之後就正常了, 但詢問原廠為何之前舊版不需要做如是調整, 僅告知這是個案, 但此次升級至 Vigor 2952 後, 又發生 ftp 效能異常的情形, 但 Vigor 2952 為新機, 並沒有舊版 v3.8.4 可供降版測試. 這速度異常的情況也僅能請原廠再 check 了.

ps: 有關於 ftp 傳輸效能過慢的問題, 在 vigor 2120 v3.8.6 並無此情況.


*******************************************************
更新: 2/7 原廠已釋出 vigor 2952 v3.8.8 版本, 已解決上述 srcnat 速度過慢的問題.

2018-02-04 18:11 發佈

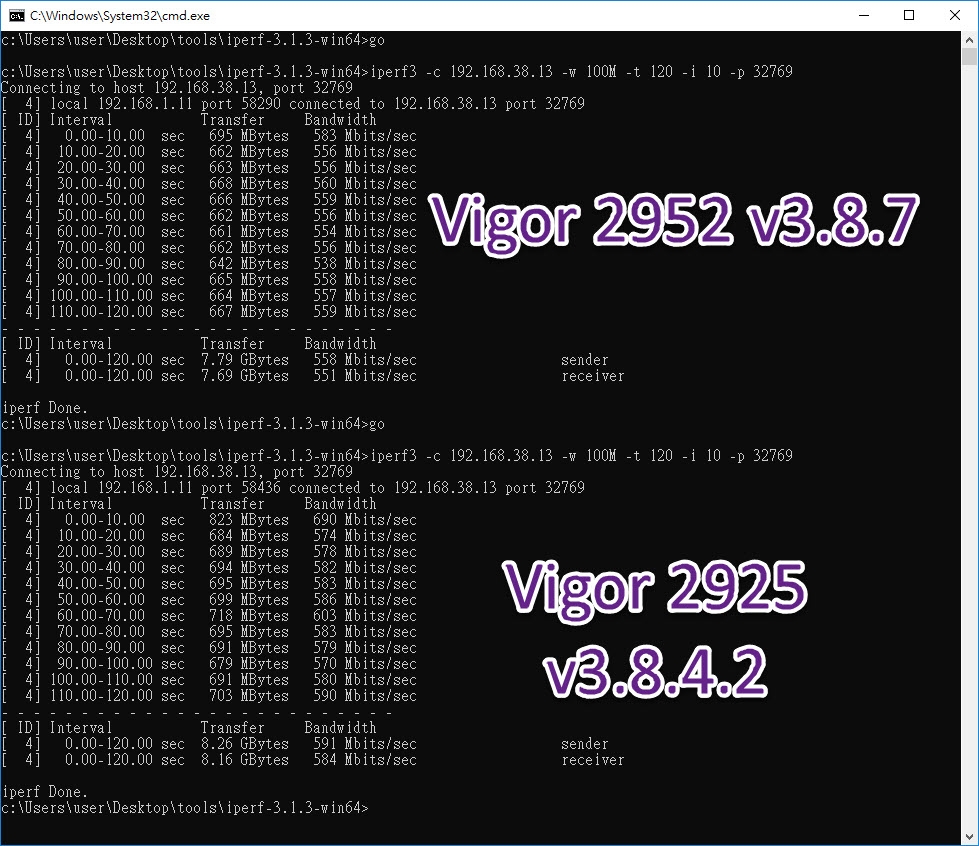

Vigor 2925 vs Vigor 2952 throughput


這只是 single wan 的測試結果, Vigor 2925 反而比 2952 高.

FB: Pctine
srcnat 效能問題

之前從沒有注意到 Vigor router srcnat 的效能. 這次做了一個測試.

windows pc <-->(LAN)-vigor 2952-(WAN)<--> Synology NAS.

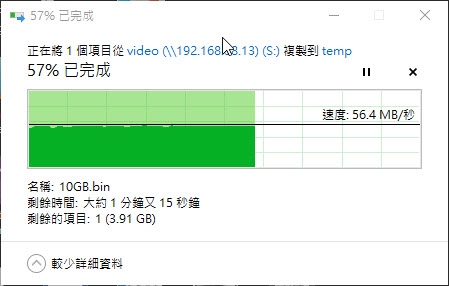

直接利用 windows samba 網路磁碟連上 NAS 上的共用資料夾, 並複製一大檔案至 windows PC.

結果跑出來的效能非常差, 只有 55MB/s 左右,


這如果是在一般的 Internet 寬頻可能並不在意, 因為 55MB/s 就算它是 550mbps/s, 也遠高於一般光世代如 100m 下載的頻寬. 但經過 Router NAT 後效能就折損一半, 這應該也是始料未及.

ps:相同的環境, 以 Routerboard CRS109 測試, 可以達到 100MB/s 以上.
FB: Pctine
2925 user路過,感謝大大測試開箱文
到底從 Vigor 2925 升級到 Vigor 2952 效能提升多少?

這裡大致做了幾項測試, 使用的情境模擬為公司使用 Vigor router 對外提供服務, 在公司內架設了一台 Synology DS916+ NAS.

以下的測試在 WAN & LAN 都是使用 gigabit LAN 來模擬, 並未經 Internet, 以取得最佳的傳輸效能.

Windows PC client <---> (WAN) Vigor Router (LAN) <--> Synology DS916+ NAS.


先貼出測試的結果:
vigor 2952

[DSTNAT]
ftp: 36MB/s
samba: 50MB/s
iperf3: 550mbps

[VPN]
PPTP VPN
ftp: 8MB/s
samba: 8MB/s
iperf3: 76mbps (throughput)

SSL VPN:
ftp: 8MB/s
samba: 8MB/s
iperf3: 85mbps (throughput)


**************************************
vigor 2925

[DSTNAT]
ftp: 26MB/s
samba: 27MB/s
iperf3: 300mbps

[VPN]
PPTP VPN:
ftp: 5.7MB/s
samba: 5.5MB/s
iperf3: 52mbps

SSL VPN:
ftp: 3.8MB/s
samba: 3.8MB/s
iperf3: 30mbps



以 vigor 2952 為例, 假設公司使用的是 1Gbps 上下傳的頻寬, 而 user 在外也是使用 1Gbps 連線至公司 Vigor Router.
*Vigor 2952 single WAN 最大的上傳效能大約在 550mbps
*如果你使用 ftp 自公司的 NAS 下載檔案, 大約可達 36MB/s.
*如果你使用 samba/cifs 自公司 NAS 下載檔案, 大約可達 50MB/s (雖然一般不建議 router 開放 samba service)

以上是透過 port forwarding, 但如果是透過 PPTP VPN, 那麼 ftp & samba 大約有 8MB/s

所以你可以想像, 如果一般 user 家中申請的是光世代 100m/40mbps 的線路, 你的 download 速度可以達到 100mbps, 自公司 ftp server 下載檔案, 最快也只能達到 8MB/s (80mbps),

如果公司用的是 Vigor 2925 router, 那麼 ftp 下載最快只到 5.7MB/s (57mbps)

---------------------------------------------------------------------------------
上面的測試數據中, 有一項數字比較奇怪, vigor 2952 port forwarding 的 ftp 傳輸效能只到 36MB/s, 和 samba 50MB/s 差距頗大, 這部份還要研究看看是不是跟 ftp active/passive mode 有關.


那麼 vigor 2925 更換為 vigor 2952 後效能大約提升多少? 整體初估應該有 1.6 倍左右, 在 SSL VPN 的效能提升較多. 至少提升二倍以上. (以上皆是以單一client 測試)

FB: Pctine
小郵差 wrote:
2925 user...(恕刪)


有關 v3.8.5 版本之後 srcnat 傳輸速度過慢問題, 經反應原廠確認下一版本更新會修正.
FB: Pctine
pctine wrote:
到底從 Vigor...(恕刪)

Draytek 2952 FTP 效能變慢,有沒有開啟 Data Flow Monitor 功能?

2952的 PPTP MTU 值有沒有調低?

idolclub wrote:
Draytek 2952 FTP 效能變慢,有沒有開啟 Data Flow Monitor 功能?
2952的 PPTP MTU 值有沒有調低?...(恕刪)


這部份確定都沒有問題, 不過原廠在 v3.8.8 已解決了.

FB: Pctine

pctine wrote:
這部份確定都沒有問...(恕刪)


大大請問一下,3.8.8哪邊下載呀?官網只看的到舊的版本@@中文的版本更舊

airegg wrote:
大大請問一下,3.8...(恕刪)


v3.8.8 這版本有些問題, 所以原廠下架了.
