[多圖] 自建新 pfSense 低功耗防火牆

約一年前使用 Intel 1037U 的多網卡主板（已見有其他版大使用來做 ROS）自建過防火牆（原文在此），大約一年後決定再進行更新，原因是 1037U 無可避免一定要使用風扇，而且機箱整體溫度也較高，所以想物色新主機，經過一輪研究後，決定動手升級：

先看第一主角：

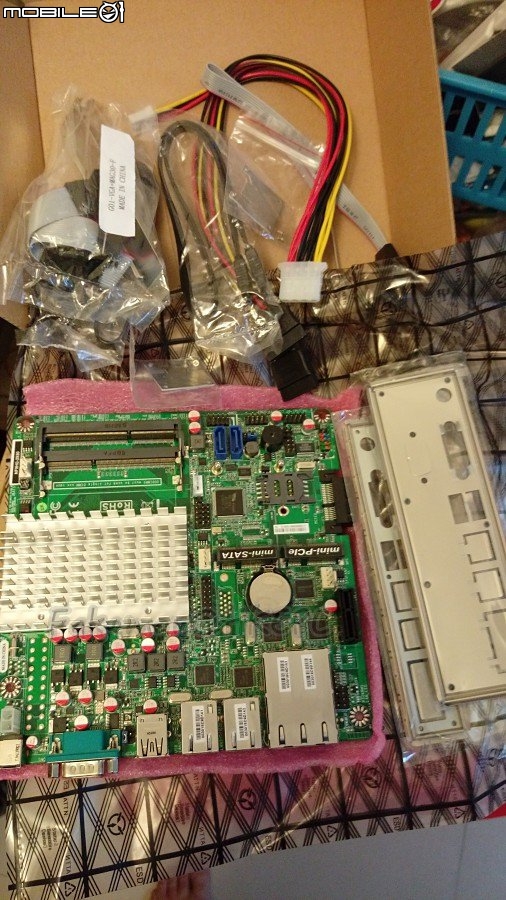

是 Jetway NF9HG-2930 Thin-ITX 主板，使用 Intel N2930 Silvermount 4 核心處理器，功耗更低（官方指正常使用 TDP 4.5W，最大亦只是 7.5W，比 1037U 少 10W）所以不用風扇了。這主板搭載 4 x Intel i210 LAN，此板有另一孖生兄弟 NF9HB-2930，唯一分別是後者支持 LAN bypass 功能（我不需要）。
其他可用配置：
1 x mini PCI-E full size 插座
1 x mSATA full size 插座（注意此 2 組 full size 插座均有底板附送之轉換器以供安裝 half size card）
2 x SATA 3Gbps ports（其中一個與 mSATA 共享，不能同時使用）
2 x COM port（1 主板 + 1 外接 header）
2 x PCI-E x1 slot（其中一個打橫以便外接官方擴充卡）
Onboard 1 x USB 2.0 + 1 x USB 3.0
此板由於是 Thin ITX 及主板之 VGA 接頭是通過板上針腳接駁，因此這主板能使用於超小型的 1U 機箱

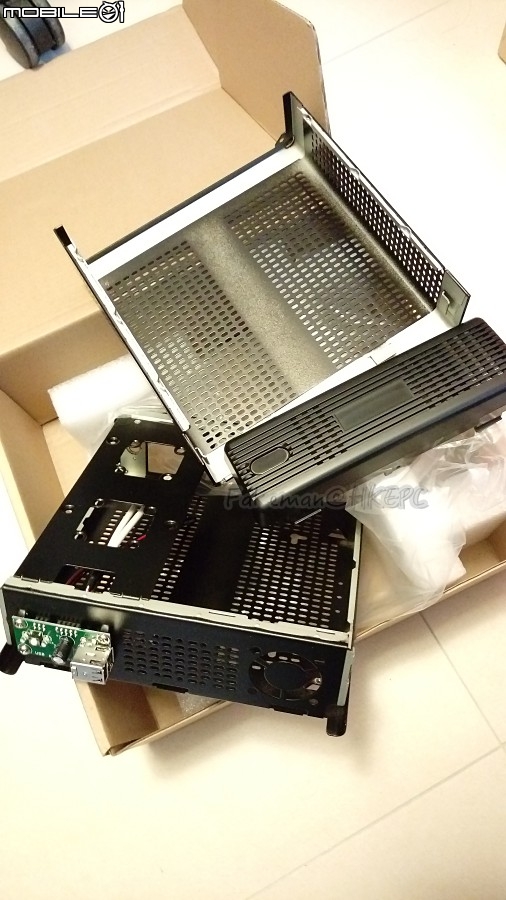

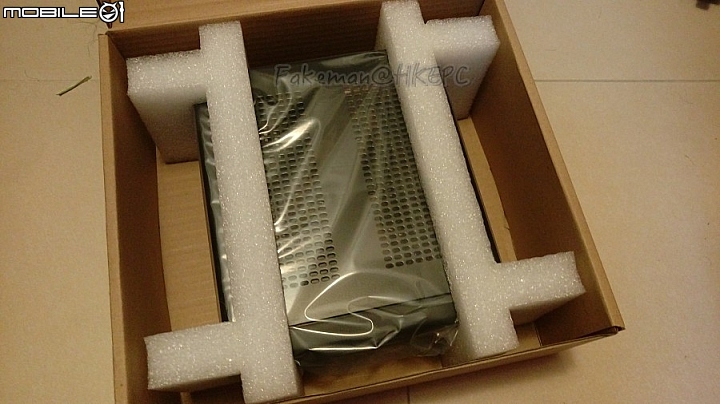

主角二號是 M350 ITX 機箱，原想使用更小型的 Silverstone PT-13，但看過網上很多報告都指這機箱會因為主板旁凸出的 pci-e 插槽而不能放入，雖要鋸掉一部份才可以，我可不想花這時間。

這個 M350 機箱前置 2 x USB 2.0 插座是藏於可拆式的蓋中，因此不用再指定要使用類似 Sandisk Cruzer Fit 這類幾乎不外露的 USB 記憶體，能用回舊有的記憶體作 OS（我使用 Transcend 4GB full size）而不怕被弄掉。

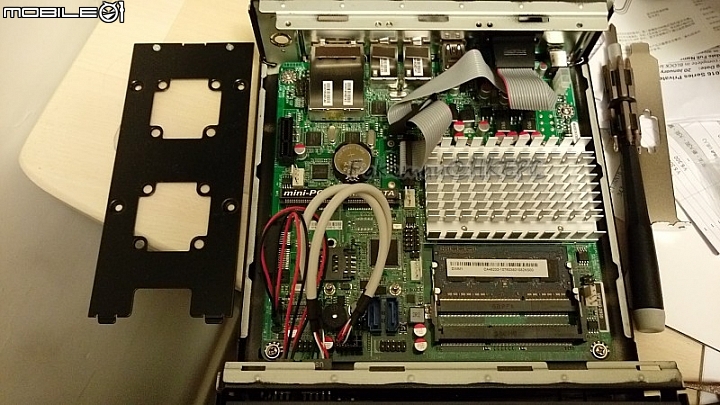

安裝完成，不過剛開始時有小插曲，就是我以為可以用回舊的 DDR3 SODIMM 記憶體，但原來 N2930 預設是只支援 DDR3L 1.35V 低電壓記憶體，而 Jetway 並無在此板上提供可使用 1.5V DDR3 的方案（但我知道有部份 Jetway 主板有），結果剛開始時連 BIOS POST 都沒有

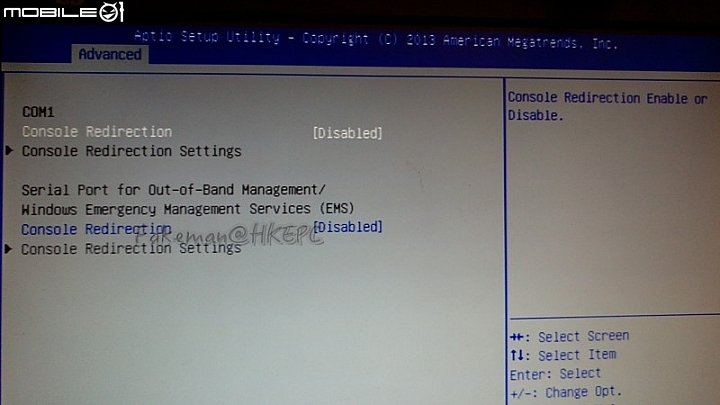

進 BIOS 看，顯然 Jetway 已經估計到用家會使用 serial console，於是都不需要用戶費心於 Linux/BSD 作設的，BIOS 內已有 console redirection 選項。

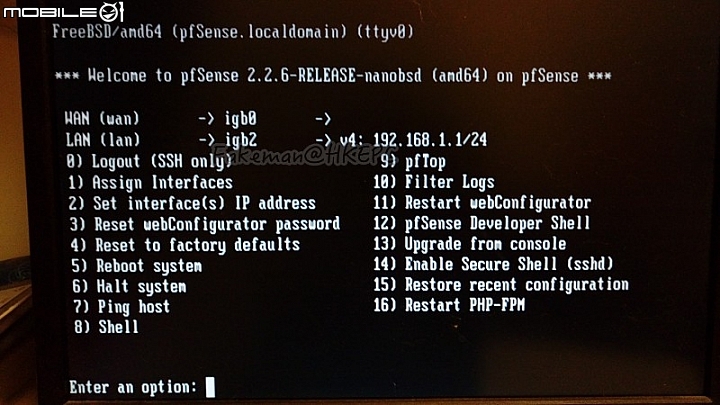

如官方所指，FreeBSD 9/10 都在支援之列，4 個 Intel i210 網卡都能正常使用。

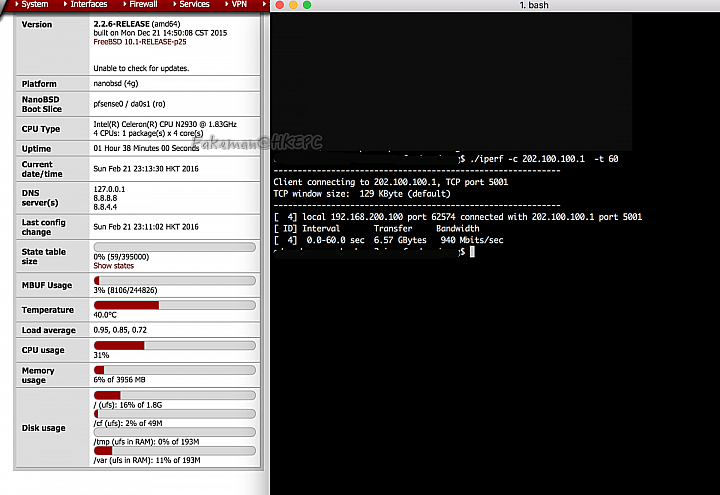

使用 iperf 進行 TCP throughput 測試，以 Macbook Pro Retina + Thunderbolt GbE 網卡模擬 LAN client，再以 Macbook Pro 2010 + 自帶的 GbE 網卡模擬 WAN 端作測試平台，並關閉 CPU 的電源管理功能：
單向 LAN-WAN NAT 能達到 940Mbps，已算達到極限，此時 CPU 使用率約 30%（也就是一個核心再多一點點）
雙向 LAN-WAN NAT 同步一開始是 750-770Mbps，後來調整過一下 BSD 下的 Intel 網卡設定就提高到 790Mbps，CPU 使用率 < 60%。這裡數值比較低原因未明，因為 CPU 使用率未滿應不是此機硬體問題，但用作模擬用的 LAN/WAN 兩端都只是一般家用級網卡未知是否一個因素（但我暫時未有其他電腦可供測試）。<br>
使用 OpenSSL benchmark 作測試，AES-256-CBC encryption algorithm throughput 大約為 120-140Mbps，明顯速度不算高（之前 1037U 做測試可達 230Mbps），當然速度不高是因為 N2930 或 1037U 都不支援 AES-NI 指令，單純軟件加密就主要看 CPU 能力。

測試時環境溫度為 17 度，CPU 溫度長期低於 45 度（機箱內完全沒有風扇），現在氣溫二十多度，CPU 亦未見高於 60 度，加上正常使用時我開啟 CPU 電源管理功能，於低負載情形下 CPU 會降頻進一步減少熱力。

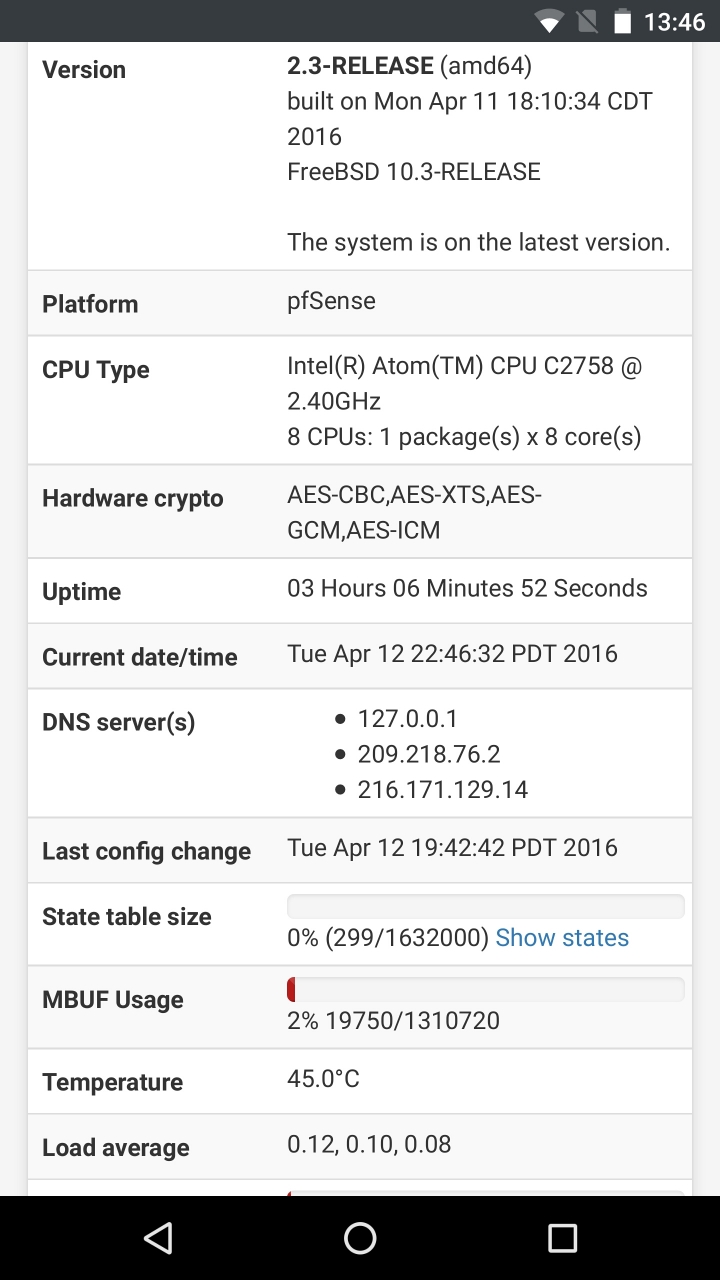

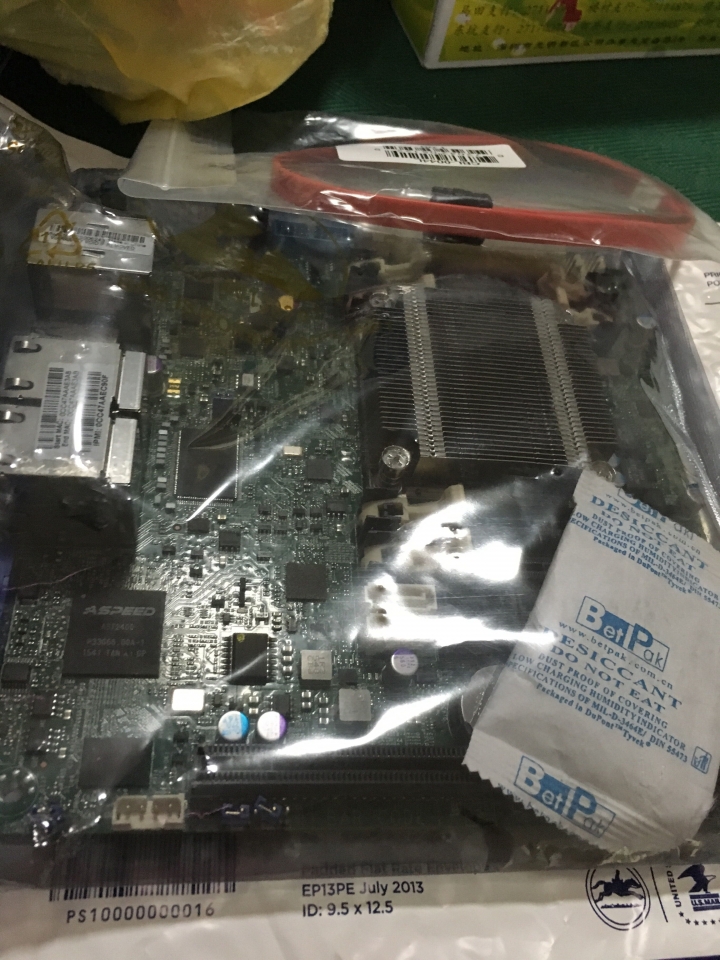

後感：撇除 SSL 速度，基本此板已能勝任防火牆，及後我已加入 suricata 軟件作 Intrusion Detection。如果真的很希望有更強配置，之前有版大貼出的 Intel Rangeley 系列 C2358/C2558/C2758 cpu 連主板會是最強的企業級防火牆/路由器，低端一點可選 Supermicro X11SBA-LN4F-O，此板搭載 Intel N3700 CPU + 4 x Intel GbE LAN，規格雖完全不能與 Rangeley CPU 相提並論，但勝在支持 AES-NI 硬體 AES 加密加速，在功耗及速度上仍比 N2930/1037U 優勝得多，不過價錢還是比我的 Jetway 貴一截就是了
