新手架區網運作完善, 求高手優化

jms354
個人積分：5分
文章編號：54186997

5分

樓主

2015-01-24 8:57

超小型行號用區網, 因區域廣隔間多, 使用多台無線路由, 目前運作良好, 末端BUFFALO WRC-HPGN偶發性當機.
求達人優化線路及網路設定
謝謝

1/24 09:40補充
NAS 是雙網路的系統, 區域跑傳輸佳的GIGA網路, 外網採固定IP

新手架區網運作完善, 求高手優化

2015-01-24 8:57 發佈

文章關鍵字新手架區網高手優化

pctine

pctine
個人積分：5089分
文章編號：54187055

5089分

2樓

2015-01-24 9:05

jms354 wrote:
超小型行號用區網, ...(恕刪)

談不上優化.

把 #1 的位置更換為一台 firewall, 另外把 NAS 連上內網 switch,
把 #2 WAN 斷開, 公司上 Internet 統一由一台 firewall 出去.
這樣管理上可能比較容易些.

FB: Pctine

AKSN74

AKSN74
個人積分：1665分
文章編號：54187112

1665分

3樓

2015-01-24 9:13

jms354 wrote:
超小型行號用區網, ...(恕刪)

整體上看起來還滿OK的不過我會稍微做點變動

這樣方式 NAS就接內網就好不用再接小烏龜
NAS如果有對外使用的話建議主路由器(也就是N300RA)
換成Gigabit等級的路由器

然後 N302+跟BUFFALO這三台我猜應該是使用DHCP連線吧?
如果希望連上的無線裝置也能使用內網資源的話看能否改成AP模式
或是用改路由器IP+關掉DHCP 然後階主路由器線路改接成分享器的LAN端一樣可以解決這問題

看你怎麼規劃

另外pc大的建議也是不錯

aries0323

aries0323
個人積分：22分
文章編號：54192565

22分

4樓

2015-01-24 17:50

現有佈線優化規劃

建議配置規劃

其實設備的規劃配置不是什麼太大的問題，
標準的網路規劃以星狀架構，
類似ATU-R→F/W→ROUTER→SWITCH→DATE這樣的方式去安排，
比較不會産生資料碰撞的問題。

可以確定的是，網路線要重新佈放就是了。

Edkang

Edkang
個人積分：452分
文章編號：54194831

452分

5樓

2015-01-24 21:30

談不上優化...

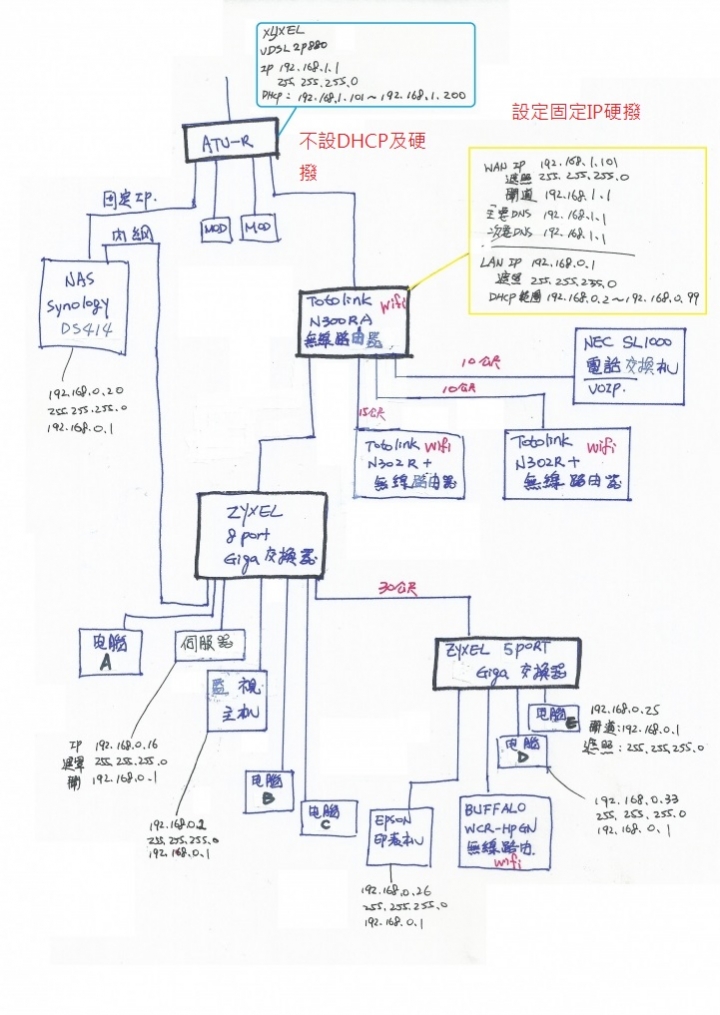

但有一些地方很怪...我圖有幫你改了...避免DHCP與固定IP機器衝到...

NEC 網路電話直接小烏龜會比較好...(小烏龜下面設備沒用到DHCP的話,就關掉吧...)

兩台MOD 弄台交換器佔一個小烏龜埠就可以了...

末端BUFFALO WRC-HPGN偶發性當機...應該是DHCP與固定IP衝到...

最後建議N300RA 設置網路規則...把192.168.1.3 ~ 192.168.1.254 遮蔽掉...
