[分享]實作RouterOS的HTB（中下篇）

[感謝]
感謝在小弟學習RouterOS的過程中，給予協助的pctine、jokkson、YAWPYNG、npc等前輩。
也希望RouterOS的眾家高手可以繼續不吝分享心得，以下分享若有謬誤，還請包含與指正。

[系列文章]
[分享]實作RouterOS的HTB（上篇）
[分享]實作RouterOS的HTB（中篇）
[分享]實作RouterOS的HTB（中下篇）

[前言]
小弟初次接觸RouterOS是今年的二月，摸索至今發現有比較簡單標記封包的方法。
所以就再寫這篇來補充一下封包標記的簡便方法。

為什麼在RouterOS裡面要做比較精準的QoS需要標記封包呢？
簡單的講，就是將網路上的各種資料封包做記號，然後再命令RouterOS根據這些記號來做後續的處理。
所以封包如果標記錯誤的話，會導致QoS的失敗，標記這基本功像蹲馬步一樣，大意不得呀。

再閱讀這篇之前，還請您先閱讀之前的上篇與中篇，否則您可能會看的一頭霧水。
以下均用Winbox的截圖示範而不用高手常用的CLI，是為了讓初學者看起來更親切些，勿怪。

[內文]
小弟家裡有一台Synology的NAS，這台NAS可是很不務正業的，上面跑了很多的服務。
這些服務有Web Server、FTP、WebDAV、Cloud station、PLEX、VPN...等等。
因為這些服務重要性有別，所以自然需要好好的管理一下他們的頻寬優先序與保障頻寬。
所以接下來我就以標記這台NAS的封包為例，示範如何簡單的標記上下行封包。

1.以前小弟以為需要先標記下行的連結(connection)，才能標記下行的封包(packet)。
但現在才知道連結是雙向的，沒有所謂的上下行之分。
所以我們可以先針對某種服務來標記連結，然後再用這連結來標記上、下行的封包。
而RouterOS是以通訊port來識別服務的。
用這種方式來標記封包，可以減少很多標記連結的規則。

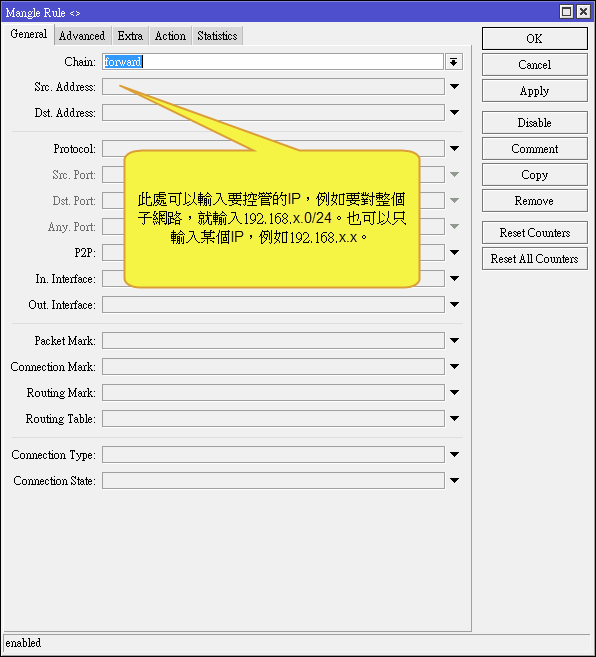

2.首先使用forward這個chain，位址要輸入NAS的IP。

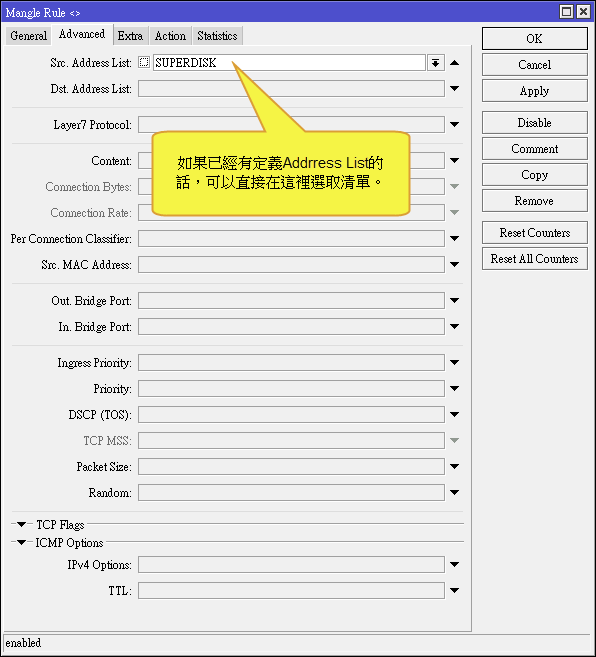

3.也可以用address list，小弟比較推薦這方法，日後維護較為簡便。

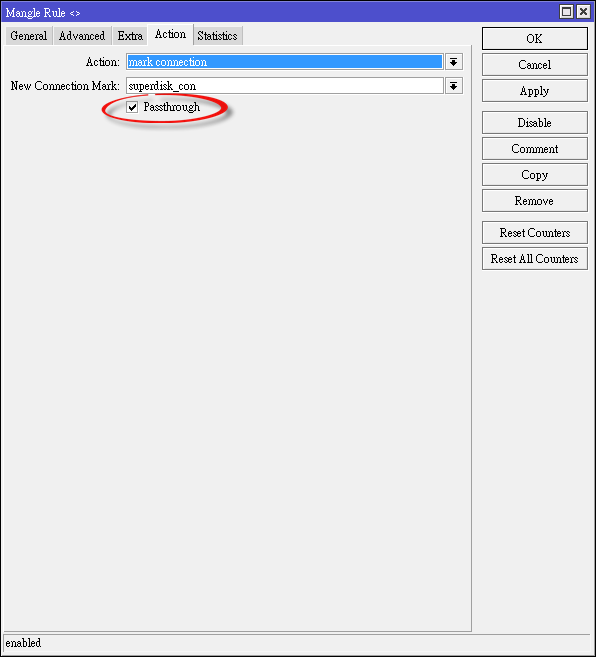

4.action選擇標記連結，標記的名稱為：superdisk_con
passthrough一定要勾選，這樣才能後續繼續處理。


5.再來標記下行，目標是剛剛所標記的連結：superdisk_con。
在前面的步驟裡，所有NAS的連結都已經被標示為superdisk_con了。
所以進一步要指定是要標記superdisk_con裡的哪些封包。
小弟要標記的是synology的Cloud station這服務，它使用 tcp 6690 port。
因為是標記下行，所以選擇Dst.Port與In.Interface。

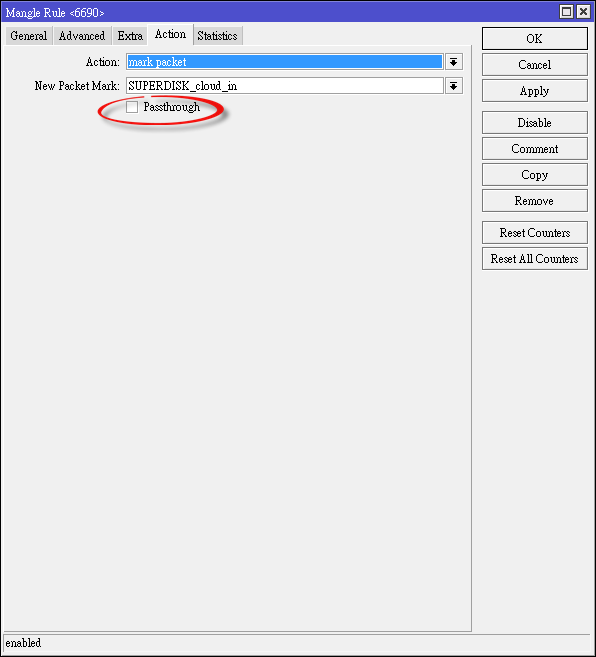

6.選擇標記封包，取個自己好記得名稱，SUPERDISK_cloud_in
passthrough不要勾選，這樣這下行的封包就標記完成了。

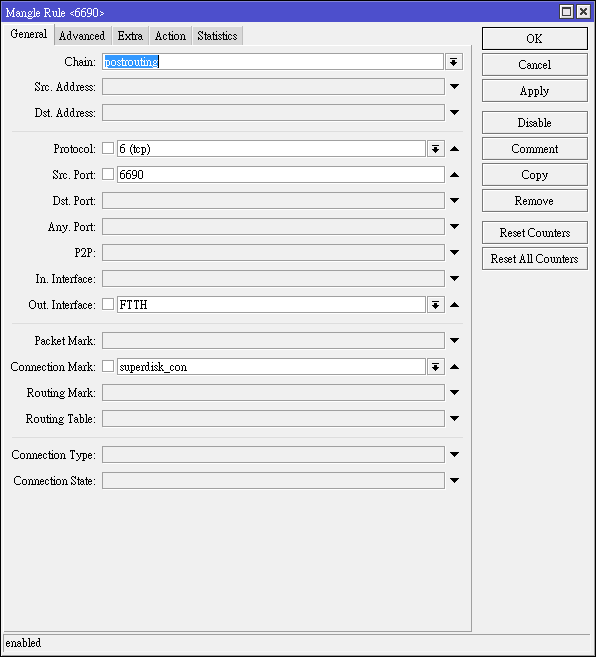

7.同樣的換成標記上行，用的還是剛剛那標記的連結。

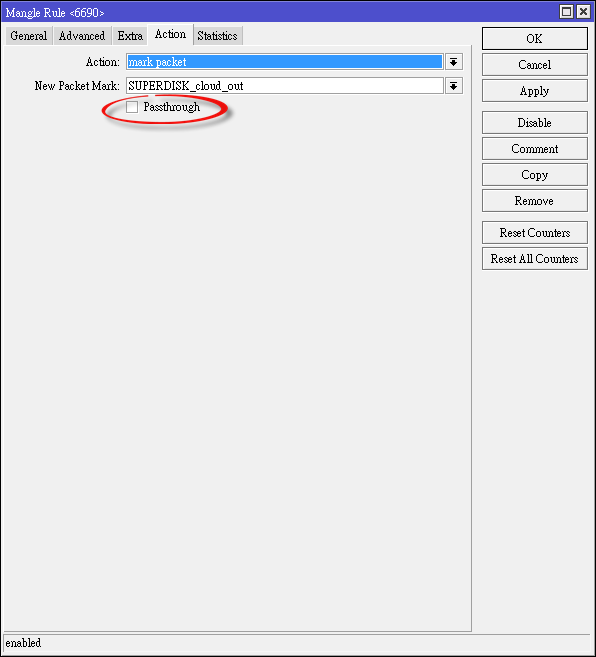

8.這次取名為Superdisk_cloud_out。

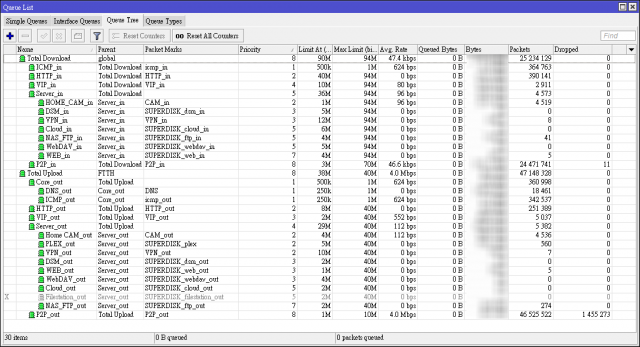

9.重複多次的步驟標示出所有的封包以後，就可以加到Queues tree去處理囉。


其他的就請期待實作HTB系列的完結篇吧。
