[佈線高手請進]資訊插座到底要打T568A還是T568B

gboyg2001

gboyg2001
個人積分：42分
文章編號：1694552

42分

樓主

2006-09-21 18:07

最近想幫朋友家的電話插座(原始線路配2孔),其中一孔改成網路孔
查了一些文章,有的網友主張資訊插座要打T568A,有的說打T568B也沒關係...?
目前的結論是,根據業界的習慣,資訊插座通常打T568A,若是網路線的話通常打T568B

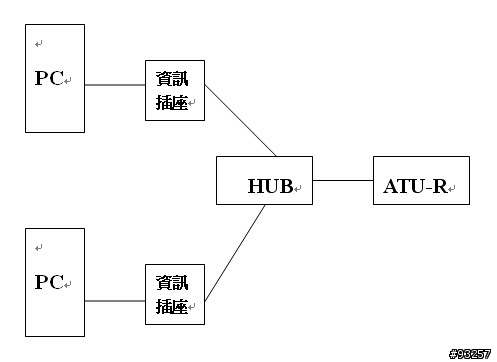

以下列出朋友家到時的施工架構
我是覺得這種架構,若資訊插座打T568A或T568B到時都可以通沒錯吧
因為現在的HUB都支援ATTO MDI/MDIX,所以理論上打哪一種應該都沒差吧?

我的疑問是,像我朋友的需求狀況,大家建議我資訊插座是幫他打T568A還是T568B?

[佈線高手請進]資訊插座到底要打T568A還是T568B

補充:
其實我資訊插座本來就是決定要打T568B的
其實主要是看到這篇討論串,所以才在猶豫不決

以下是PCZONE討論串,我沒該站帳號,所以暫時也無法發問
http://www.pczone.com.tw/vbb3/showthread.php?t=118821&page=2

沒看過資訊插座的人以下有圖

2006-09-21 18:07 發佈

文章關鍵字佈線高手資訊插座 T568A

sgr918

sgr918
個人積分：4分
文章編號：1694616

4分

2樓

2006-09-21 18:31

在下並不是高手

我覺得打 " 橙、藍、綠、棕 "(應該是B吧)，比較ok！吧

小小的建議啦

Stallings

Stallings
個人積分：9756分
文章編號：1694624

9756分

3樓

2006-09-21 18:33

根據我的僅存印象...
如果是跳線：一端A一端B
如果是平行線：兩端都B

至於其他方面...我也不懂

A_M_D

兩端都A也可以

2024-11-30 14:53

T42p

T42p
個人積分：1118分
文章編號：1694635

1118分

4樓

2006-09-21 18:35

586A及586B只差在線的顏色對應上, 使用上都是一樣的! 只要兩端都壓成一樣的配置就行!

AUTO MDI/MDIX是針對以前有的HUB對HUB需使用CROSS OVER的配線而設計的自動跳線功能, 與使用586A或586B無關.

sjoehsu

sjoehsu
個人積分：1分
文章編號：1694646

1分

5樓

2006-09-21 18:42

標準~
白澄-澄-白綠-藍-白藍-綠-白棕-棕
1-2-3-4-5-6-7-8

gboyg2001

gboyg2001
個人積分：42分
文章編號：1694887

42分

樓主

2006-09-21 20:07

回覆以上各位熱心的網友
其實我資訊插座本來就是決定要打T568B的
其實主要是看到這篇討論串,所以才在猶豫不決

以下是PCZONE討論串,我沒該站帳號,所以暫時也無法發問
http://www.pczone.com.tw/vbb3/showthread.php?t=118821&page=2

沒看過資訊插座的人以下有圖

gboyg2001

gboyg2001
個人積分：42分
文章編號：1694946

42分

樓主

2006-09-21 20:29

T42p wrote:
586A及586B只差在線的顏色對應上, 使用上都是一樣的! 只要兩端都壓成一樣的配置就行!

AUTO MDI/MDIX是針對以前有的HUB對HUB需使用CROSS OVER的配線而設計的自動跳線功能, 與使用586A或586B無關.
...(恕刪)

資訊插座打568A,而資訊插座的另一端當然就是網路線了,而這段網路線最後是接到HUB上的,所以這條網路線接頭端就是要打T568B
換句話這條通路就是可以看成一條跳線,因為HUB有支援AUTO MDI/MDIX,所以不管你插的是平行線還是跳線,PC的網路都一樣可以通
講直接一點,你拿平行線或是跳線由PC直接連到HUB(有支援AUTO MDI/MDIX),一樣網路都是可以通的

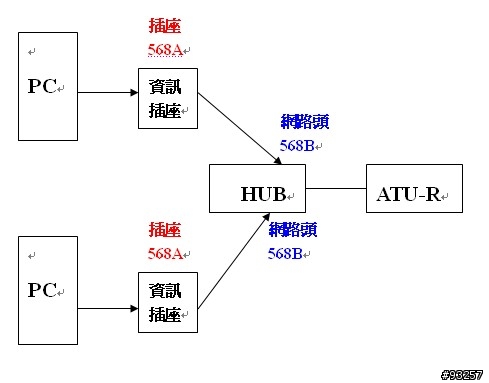

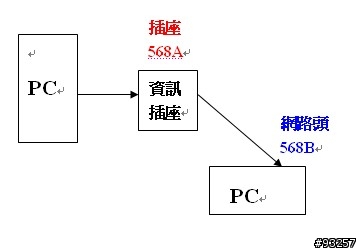

資訊插座打T568A,後端要連到HUB的這條網路線接頭打T568B,這樣的好處是若你有一天你臨時不透過HUB串接你的區網,這時兩台PC要對連,就十分方便了,因為本身線路的架構就是一條跳線

當然有人主張(包刮我也是這樣想)不論資訊插座或是網路線端皆打成T568B規格,因為不必管資訊插座的問題,你就把它想做是網路線的延伸就好了
以上是我的看法,若有誤,歡迎大家指教一下

dolphinc1234

dolphinc1234
個人積分：69分
文章編號：1694967

69分

8樓

2006-09-21 20:37

很努力的把PCZONE那串看完
高興就好，想用哪種就哪種吧，沒必要迷惘啦
只是其中有人把 568B/568A 跟跳線/平行線搞混了
一個簡單的問題反而被複雜化了

AUTO MDI/MDIX 是用來省掉跳線的麻煩，與你使用哪一種工法接線沒關係
PC to HUB 不需要跳線；PC to PC & HUB to HUB 需要跳線
舊型的IP分享器與HUB 沒有AUTO MDI/MDIX 的功能，因此在串接時會需要用到跳線

不過，我自己也習慣打568B
網路線也習慣接成568B.......也不知道為啥，可能是剛開始學的時候線的色序背的順口吧

dolphinc1234

dolphinc1234
個人積分：69分
文章編號：1695015

69分

9樓

2006-09-21 20:53

gboyg2001 wrote:
資訊插座打568A,而資訊插座的另一端當然就是網路線了,而這段網路線最後是接到HUB上的,所以這條網路線接頭端就是要打T568B
換句話這條通路就是可以看成一條跳線,因為HUB有支援AUTO MDI/MDIX,所以不管你插的是平行線還是跳線,PC的網路都一樣可以通
講直接一點,你拿平行線或是跳線由PC直接連到HUB,一樣網路都是可以通的

資訊插座打T568A,後端要連到HUB的這條網路線接頭打T568B,這樣的好處是若你有一天你臨時不透過HUB串接你的區網,這時兩台PC要對連,就十分方便了,因為本身線路的架構就是一條跳線,...(恕刪)

千萬別這樣做..............
古早的HUB 幾乎都沒有AUTO MDI/MDIX 的功能
一般家用的便宜Switch/Hub 通常只提供一個AUTO MDI/MDIX Port
企業在用的高檔貨才會有那種全部的洞隨你用的
一頭是 568B 另一邊卻是568A，哪天來了個不知情的路人甲要做維護會被搞死的

gboyg2001

gboyg2001
個人積分：42分
文章編號：1695026

42分

樓主

2006-09-21 20:57

dolphinc1234 wrote:
很努力的把PCZON...(恕刪)

呵呵~其實有時候資訊太多也是種麻煩
我若沒看到PCZONE的討論串,就不會有後續的疑惑了,因為我可能資訊插座也是打568B

其實資訊插座不管打568A或是568B應該都是OK的
不過我是希望作法盡量遵循業界的常規打法啦(大家業界的習慣配置)
這樣將來有一天我朋友的網路線需要維修,後續接手的人比較能快速上手
