[分享] Ruckus 3825 讓 MOD 變成無線

家中有 MOD 的用戶不少，當初也是肖想中華電信送的禮卷，所以申請了一台來玩玩。
今天的重點是要實現 mod 透過無線的方式連接，這樣子就不用拉一條很長的網路線到數據機了。

我實驗了兩個場景分別如下：
場景一：

設備列表：
ADSL數據機、無線基地台(Ruckus 2825)、無線橋接器(Gaming Adapter, Dlink DWL-730AP)、MOD


場景二：

設備列表：
ADSL數據機、無線基地台(Ruckus 2825)、無線橋接器(Ruckus 2111)、MOD


看了一下以前的討論，Ruckus 這個牌子在大家的眼裡毀譽參半...
有興趣的看倌就請往下看了...
沒興趣的看倌也請大家指點一二...

================很隨便的分隔線================

場景一：
將數據機接到 2825 的LAN port 是為了讓 2825 變成一台無線的 Bridge，
這樣子MOD透過 G730AP 時才能直通 ADSL 數據機。

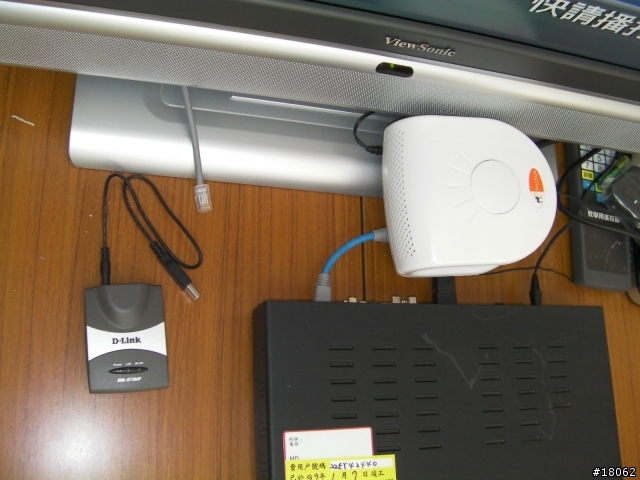

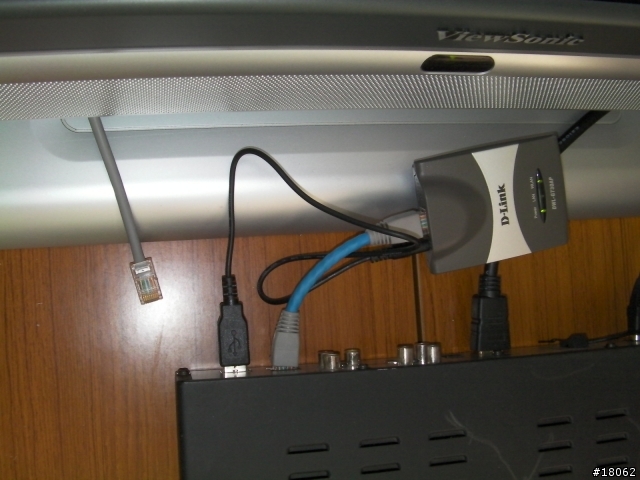

MOD 接 G730AP 的圖片，如下圖:

剛好在MOD網路埠的旁邊就有一個USB port，所以解決了 G730AP 接電的問題。
這張照片上G730AP的LAN燈號會一閃一閃的...表示LAN有連接...
只是拍照時剛好拍到沒有閃的時候....

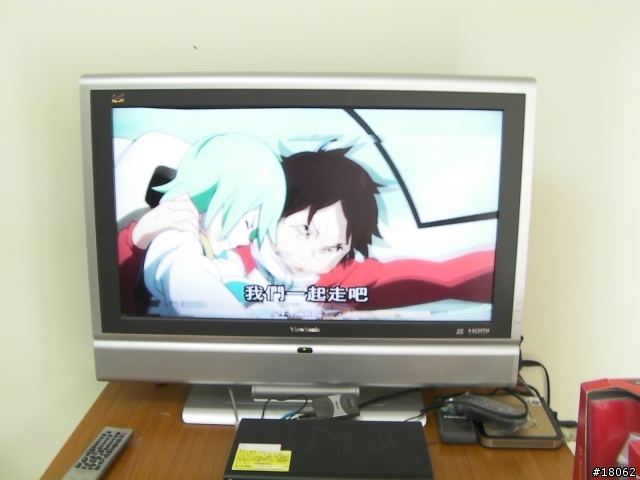

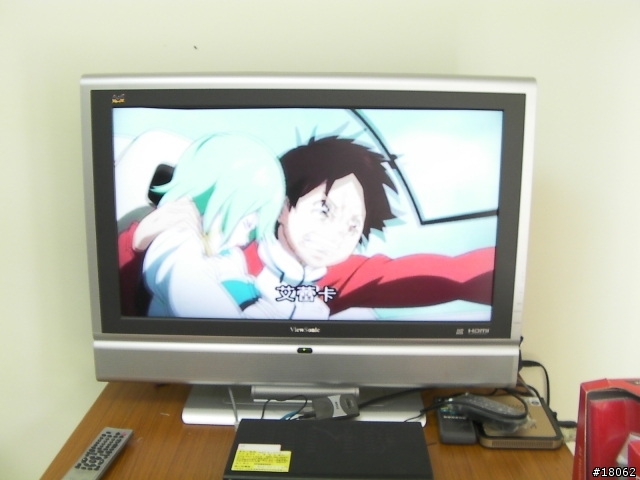

測試結果到了....我用連拍模式...抓了四張照片...請看下圖...

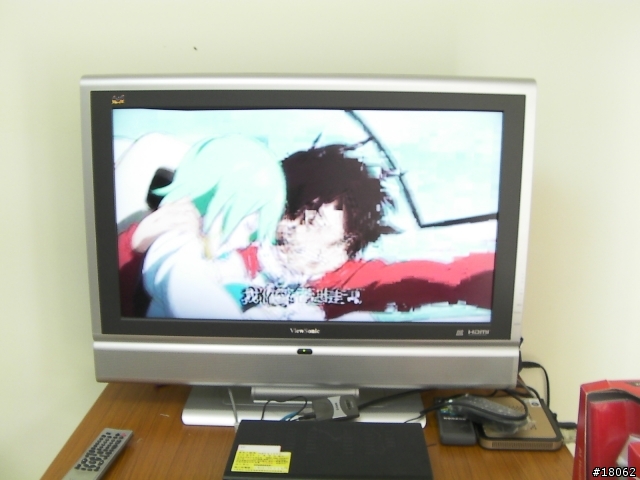

大概每隔一兩分鐘....畫面就會出現破碎的現象....

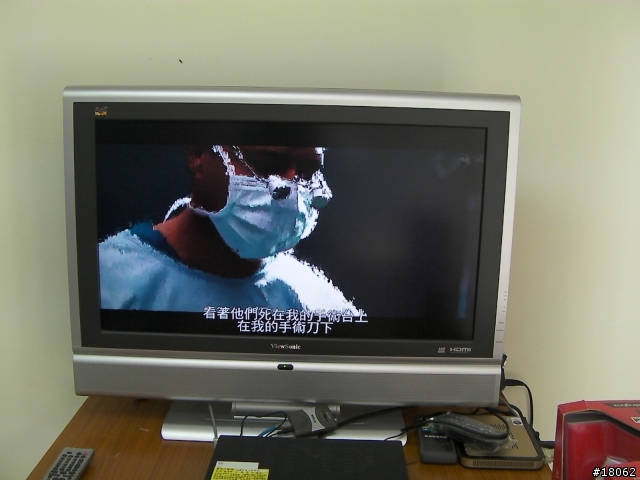

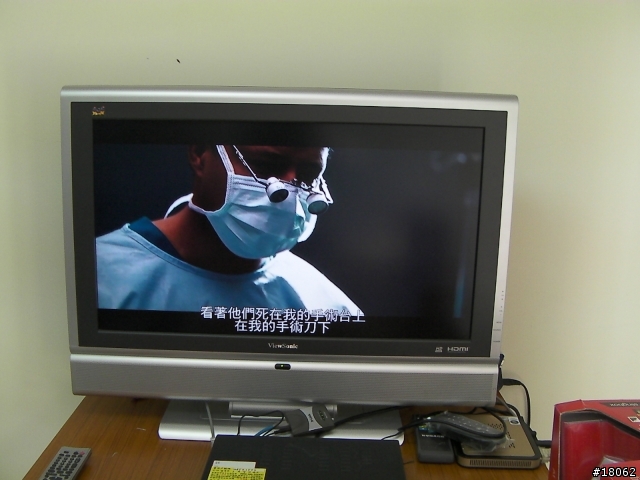

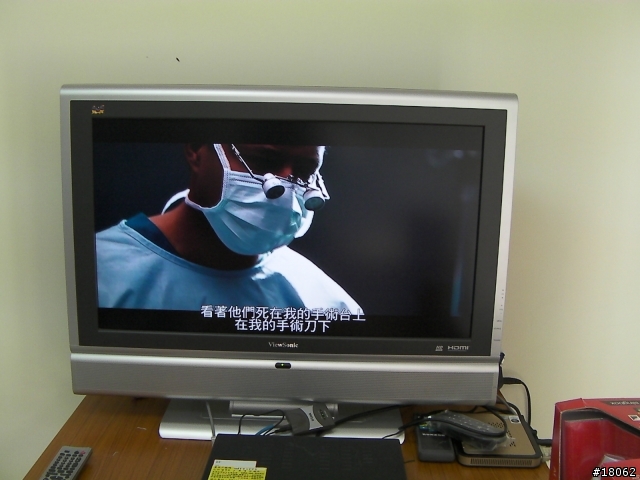

我又找了一片我最愛的潔西卡艾芭的高清電影...請看下圖....





也是會有破格的現象....


場景一的最後補充，在測試G730AP時，發現只有影片區可以看，而即時的電視頻道則看不到。
熊熊想到，即時的電視頻道是走 IGMP 的協定。
去查了原廠網站，看起來 G730AP 沒有支援 IGMP，所以只能看影片，不能看即時頻道。
如果有朋友有其他的無線橋接器，可以幫忙測測看。看看有支援IGMP的橋接器看電視會不會順????

================另一條很隨便的分隔線================

場景二：
很簡單的把場景一的 G730AP 拔掉...然後接上 Ruckus 2111...
前提是 2111 要先跟 2825 做好同步設定...不然2111 會找不到 2825。

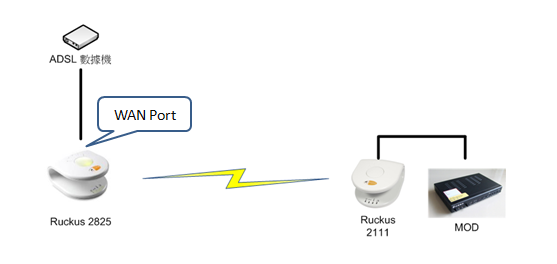

另外，2825接ADSL的網路線也要從LAN port 換到 WAN port。
因為 2111 的橋接功能是接到 2825 的 WAN port
請看下圖...

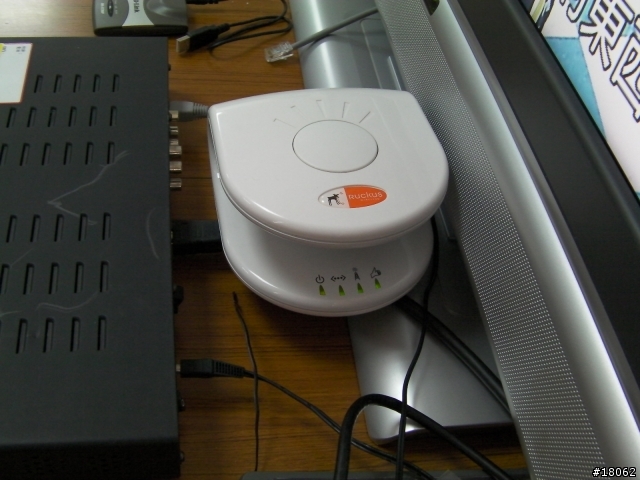

接上去，會發現 2111 的四個燈都亮了...表示已經接上2825了...

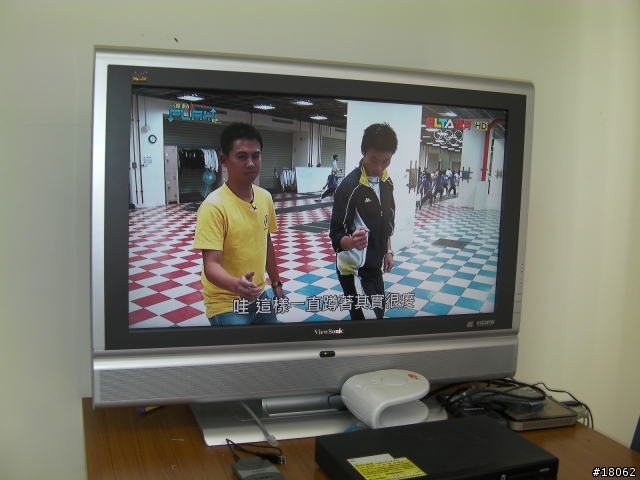

觀察了十分鐘...也找了高清的電視頻道來看看....看起來畫面都很正常....請看下圖...



其實剛剛很擔心場景二會跟場景一一樣....看不到即時頻道???
不過看起來多慮了...特別查了一下原廠規格...是有支援 IGMP 的...
所以可以看影片...也可以看即時頻道....
http://www.ruckuswireless.com/pdf/ds-mediaflex-2800-series.pdf


我拍了一段看 MOD HD 的影片...這段是純分享觀看的情形...
如果有版權的問題請小小聲告訴我...我馬上移掉...
http://www.youtube.com/watch?v=JYaQc1qjaQU


================最後一條很隨便的分隔線================

如果有 xbox 360 的朋友...也可以考慮用 G730AP 或 2111 這種方式來上網....
不然像我以前把 360 放客廳...因為客廳沒有網路線...
每次要上線廝殺時...就要從書房臨時拉一條很長的線到客廳....很麻煩的....

雖然我沒有 wii 跟 ps3 ...不過道理是一樣的....
如果你每次都要拉一條很長的線...可以考慮一下無線橋接器的玩法....

以上....收工....好累...
謝謝觀看....


================回馬槍分隔線=======================

剛剛在上傳最後一張圖片時，才發現忘記勾選「附加本站標誌圖案」這個功能，
所以圖片都沒有標誌了...有什麼方法可以補救嗎???
