[心得]使用崴海尼可易天納做兩個中距離的WLAN Bridge

其實一直以來，都想做廣域的WLAN Bridge；一來因為跟弟弟家住很近，二來是我們有小孩當爸爸之後，能掛在電腦旁上網的時間變短了，如果能將兩邊的區網連結起來，不但檔案共享方便，還可以停掉一邊的internet(省錢啊)。

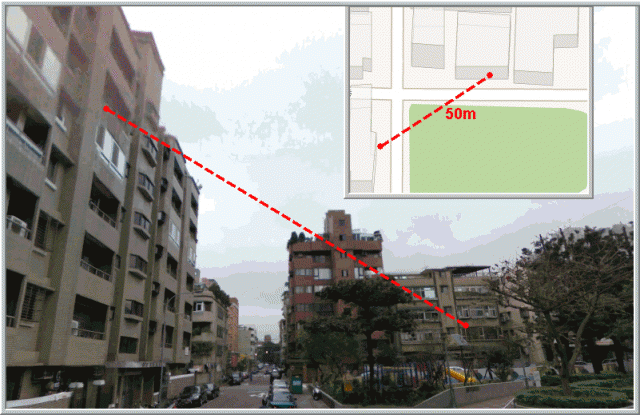

先簡單說一下我和弟弟家的的地理位置：如圖上紅點所示，我們住的地方並不是位於平行的同一排房子，而正好是在公園的兩側，水平直線距離約莫是50公尺，垂直距離大概是20公尺(二樓與六樓)，這樣的距離漢相對位置，中間是公園無遮蔽物，照道理說應該是很容易做無線連結的，但實際上做起來並不容易。

接下來簡單說明目前的網路架構：我和弟弟家，兩戶內部都已經有做內部區網的架設，並有無線AP供PC、NB、手機、PSP、Wii、NAS等裝置溝通，本來希望能用現有的AP來做WDS，做起來結果實在不敢恭維，沒兩分鐘就斷一次，又要到AP裡面去重新search、connect，真是很受不了。撇開WDS建議是同品牌同型號的AP相連結，一般家用的AP訊號的強度、天線的功率以及放置的位置都不適於中遠程的無線連結，如果兩戶之間網路的主幹是在一個如此不穩的連線之下，的確是不可接受的。

在一偶然的臉書種田情況下，看到了崴海尼可wifi-link的廣告，連進去一看才發現這是一個很專業的無線網路設備的供應商，舉凡天線(增益、全向、指向)、線材、強波器、AP都有在賣。我打電話給崴海尼可告知我現在的狀況和需求，他們的工程師很親切，也很專業地幫我設計了要fulfill my wifi requirement所需要的設備。嘿嘿，說真的，該開口問人的時候就要問，我一直以為我有本事不靠他人之力，自己study，網路上買一買設備，架一架就可以了！我本來是想從原來的家用AP拉一條天線到戶外，架一根指向性天線，讓兩邊的網路可以連起來，但實際上如果真的這樣做的話，1. 線材長度恐怕會很貴，而且會在家裡牽的亂七八糟，2. 訊號在沒有增大器的狀況下，加上線路過長造成的訊號減損，恐怕效果也有限。

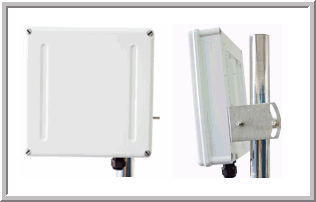

所以在他們工程師的建議之下，我最後是採用兩組易天納天線(為防止廣告嫌疑，就不放連結了，有興趣的朋友可問GOOGLE大神)。易天納簡單的說，就是戶外的防水盒 + 平板式指向性天線 + 友旺的裸板無線AP，由於撰文時已將設備都架設好，故無開箱文及組裝過程說明，僅以下圖做簡要說明。

1. 友旺的無線AP裸板，會拿這塊來當易天納的原因有兩個：高功率(400mW)免訊號增大器，支援POE(Power over Ethernet)僅需一條網路線網內接即可


2. 14dbi的平板指向性天線，已裝在防水盒的上蓋


3. SMA接頭天線，連接友旺AP和14dbi的平板指向性天線


4. 網路線，有20公尺，易天納架在頂樓天台都不成問題


5. 網路線的防水接頭，四個組合起來水進不去喔


6. 組合囉！AP裸板放在防水盒下層，有腳墊+螺絲可固定；將SMA接頭天線連接14dbi的平板指向性天線，網路線連接在AP尚有PoE功能的LAN Port，穿過防水接頭；另將軌道塞好，以防止滲水


7. 上蓋合起來，四角落螺絲拴緊即可，僅有一條網路線從下方之防水孔穿出，因有PoE故無需額外供電


8. 完成之後固定於陽台或頂樓之天台上


9. 網路線一路牽至PoE接收器，一端接電源，一端接上室內的LAN即可達成成供電與傳輸的功能


因為弟弟家並沒有陽台可放置易天納，於是將弟弟那端的易天納挪至頂樓天台(5樓高度)，再把網路線一路從頂樓垂到二樓進室內並連上LAN；而我自己家的易天納則置放於陽台，一樣只有一條RJ45的網路線進室內。兩邊的高度一邊在五樓，一邊在六樓，調整兩片易天納的角度，使指向性天線的方向互相cover。

我家這邊的易天納裝在陽台欄杆上


弟弟家的易天納是裝在頂樓天台上

硬體部分配置完畢，接下來是軟體設定。首先是要先讓兩片易天納能互相連結，連結的方式有常見的AP Client方式，或是WDS Bridge、WDS Repeater模式。AP Client模式是將一台設為AP，另一台以網卡模式以client方式連入；WDS Bridge是將兩個LAN無線橋接起來，但提供橋接功能的兩個AP不再提供其他client連入，WDS Repeater類似WDS Bridge，但是本身可讓其他client連入。為求兩個易天納之間訊號的穩定，故採用WDS Bridge模式，以防其他雜訊干擾易天納之間的運作。

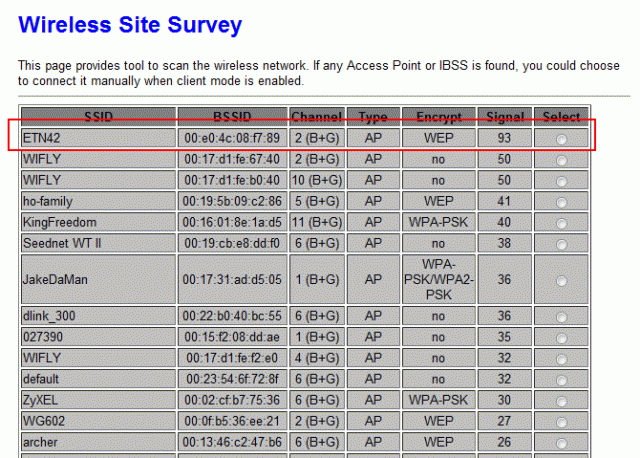

訊號強度非常猛的易天納相互連接

另外，因為我家的ADSL合約已到期，加上弟弟家是10M/2M的光世代，當然是要把我這邊的internet停掉囉！所以是以弟弟家的網路為主，我這邊是透過易天納的傳輸，來access弟弟家的LAN與internet！於是把我家這邊的Router DHCP功能關閉，ADSL Modem從WAN Port上卸除，透過ipconfig /renew指令，從弟弟家的Router的DHCP取得IP，哈哈，通了通了！在確定這兩個LAN上的18個device都能互相溝通之後，我的忍不住笑了，大功告成囉！

實機測試：

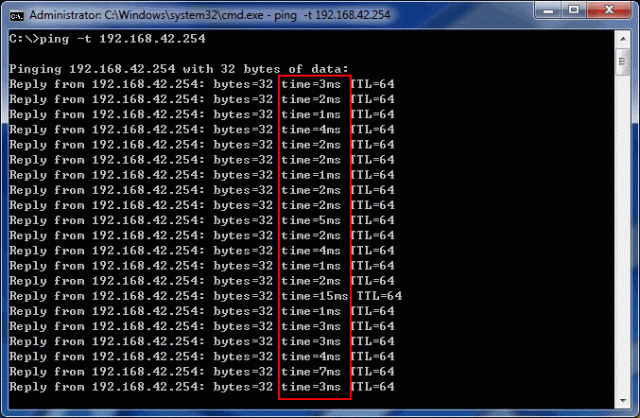

1. 透過易天納ping router：大部份都是在10ms以下，偶有幾個會突然爆衝數字很高，無線網路就別太強求了

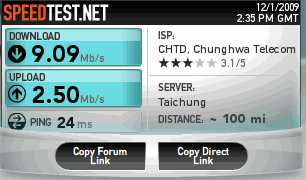

2. 透過www.speedtest.net測速，10M/2M的光纖速度真太令人滿意了

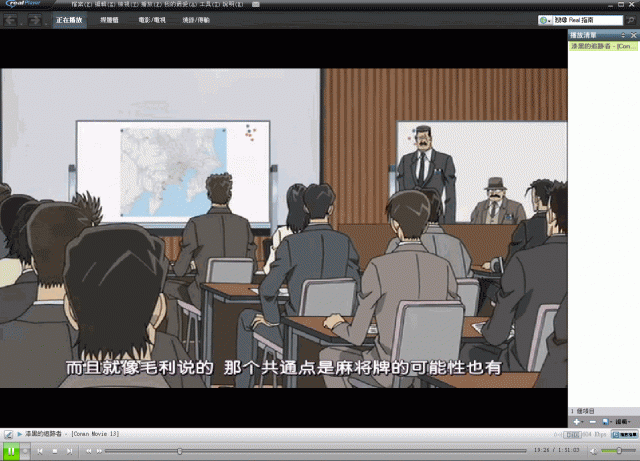

3. 透過易天納播放NAS中的影片檔：720P的開啟的時候buffer比較久，開播之後就順了，要快進快退也一樣要buffer一下；1080P的建議還是先抓到本機來再看吧，會LAG之外，還有可能會影響到其他正在連線的client。


4. 易天納本身防水效果沒問題，剛裝好的那幾天，台北都陰雨綿綿，完全沒受到任何影響；我個人比較concern的是悶熱的夏天，在不通風的防水盒中，是否會有熱當情形(說明書上的工作溫度是0-40)..... anyway，等明年夏天囉
5. 友旺的AP夠猛夠穩，不需要常常重開機以維持其穩定度及釋放系統資源

馬上去中華電信把我家8M/640K的ADSL退掉，中華電信櫃姐不囉唆馬上辦(大推)！現在網路只須留一邊即可，兩戶共同分攤一邊的網路，每月每戶可以省下將近四百元，建制易天納的成本是一時的，大概半年就回本了，但是省錢卻是永久的，太過癮了！
