4Kx6輸出與超越GTX1050Ti效能 Intel Core i7-8809G版Hades Canyon NUC實測

person icon dennis.F 2018-03-30
Intel在今年初CES正式發表的Intel Hades Canyon NUC迷你電腦產品終於要在四月份正式出貨,其中最高階的型號將會搭載Intel與AMD合作開發的Intel Core i7-8809G處理器,並且在整合的AMD RX Vega M繪圖晶片加持下,不僅遊戲效能比起搭載GTX1050Ti獨立顯示卡的一般桌上型電腦更快,秏電也相對更低。


因為這次借測的Intel Hades Canyon NUC主機還不是完整包裝,所以這邊就跳過開箱部分。在看到主機之前,先來看一下這款NUC所搭配的供電變壓器是由LITEON推出的PA-1231-12,其外型長度幾乎跟主機差不多,厚度則是稍微薄一點,而輸出電力規格是19.5V/11.8A,供電瓦數大約可達到230瓦。




主機前面板除了電源開關按鍵之外,還有提供了SD讀卡機、兩組USB3.1 Gen2 Type-A、一組USB3.1 Gen2 Type-C、一組可支援4K@60Hz HDR影音輸出的HDMI 2.0端子以及3.5mm耳機麥克風音源孔。


機身背後除了有提供四組USB3.0 Type-A與兩組Gigabit RJ-45有線網路傳輸以及兩組Thunderbolt 3 Type-C等傳輸埠之外,還有提供兩組mini DP 1.3、一組HDMI2.0a與3.5mm音效輸出孔。而且最特別的一點,就是機身上所提供的HDMI2.0、mini DP1.3以及Thunderbolt 3端子皆可同時輸出4K影像,最多可同時輸出六組4K影像內容。


在機身的左右兩側以及底部都有蜂巢式的散熱孔來加強機身熱效果,而且機身右側也有提供一個安全鎖的開孔。

機身右側

機身底部

機身左側




機身上蓋還有一個Intel產品常會看到的骷髏頭圖案,並且還有加入紅藍配色的背光顯示。\


接著就還拆解一下Intel Hades Canyon NUC主機,看看內部的一些硬體規格搭配吧!主機上蓋是用了六顆內六角螺絲固定。


卸下上蓋會先看到讓骷髏頭發亮的背光板以及遮罩鋁蓋。


拿起鋁蓋之後便可看到機身內的電路板,上面搭載了記憶體、SSD以及無線網路卡等硬體,而另外一面則是搭載了處理器以及主機板晶片組。


這次借到的Intel Hades Canyon NUC主機內是搭載了兩條HyperX Impact系列的SO-DIMM DDR4-3200 8GB記憶體。


機身主機板內有設置了兩組M.2 SSD插槽,而這次內建的Intel Hades Canyon NUC主機中則是直接內建了型號為SSDPEK1W120GA的118GB Intel SSD 800P系列固態硬碟來作為主系統磁區,而另一組M.2插槽是搭載了型號為SSDSCKKW512G8的512GB Intel 545s SSD固態硬碟來作為資料碟。

Intel SSD 545s 512GB

Intel SSD 800P 128GB



底下是兩款M.2 SSD的CrystalDiskInfo軟體資訊頁面截圖給大家最參考。

Intel SSD 545s 512GBCrystalDiskInfo軟體資訊頁面

Intel SSD 800P 128GBCrystalDiskInfo軟體資訊頁面




取下M.2 SSD便可看到底下空間還有內建一張Intel Dual Band Wireless-AC 8265無線網卡,可支援2.4GHz與5GHz雙頻段802.11ac無線網路以及藍牙4.2無線傳輸技術,而且這款網路卡是採用2x2天線設計,無線傳輸頻寬最高可達到867Mbps。


在這一面主機板還可以看到兩組RJ-45有線網路分別是採用了Intel WGI219V與WGI210AT網路控制晶片。




主機板也有內建一組Intel Thunderbolt 3控制晶片。


機身上的USB3.1 Gen2 Type-A是採用了祥碩asmedia ASM3142控制晶片。


音效規格部分則是採用了Realtek推出的ALC700音效解碼晶片。


接著拆下主機外框便可看到主機板另外一面搭載的處理器與晶片組,以及機身底部所設置的散熱模組。


主機底部的散熱模組是採用了大面積的銅質均熱板貼覆處理器,讓處理器廢熱可以更快速導向鋁擠鰭片,接著再透過兩組AVC推出的鼓風扇將廢熱排出機身外。


Intel Hades Canyon NUC主機最讓人期待的地方就是其中所搭載的Intel Core i7-8809G處理器,不僅提供了4核8緒的14nm KabyLake架構處理核心,還整合了AMD Radeon RX VEGA M繪圖晶片以4GB HBM顯示記憶體,讓這款NUC的遊戲效能夠媲美搭載獨立顯示卡的桌上型電腦。


Intel Core i7-8809G中的處理器部分具備了四顆預設運作時脈為3.1GHz的14nm KabyLake架構處理核心與8MB L3快取記憶體,並可支援Hyper-Threading超執行緒技術,最多可達到8執行緒同時運作,而且亦有支援TurboBoost技術,最高運作時可達到4.2GHz。


在處理器的部分還是有整合Intel HD Graphics 630繪圖晶片,不過實際使用的時候主要還是會用AMD Radeon RX VEGA M繪圖晶片來執行繪圖運算,所以從這樣的設計來看,AMD Radeon RX VEGA M繪圖晶片的角色其實還是就與一般筆電或桌上型電腦所搭配的獨立顯示卡一樣,但比較不同的地方就是Intel透過了EMIB技術將自家的處理器與AMD Radeon RX VEGA M繪圖晶片封裝在同一個PCB電路板上,相較於一般搭載獨顯的電腦平台,透過這樣的設計不僅大幅縮小了體積與耗電量,一樣也能夠提供不錯的繪圖效能表現。



主機板上搭載的PCH晶片組是22nm製程的Intel HM175晶片。



效能測試

看完Intel Hades Canyon NUC主機的外觀與規格介紹之後,接著就來看一下大家最期待的效能表現吧!這次會分別測試處理器、硬碟以及內建顯示晶片的遊戲效能表現吧!測試之前先附上CPU-Z的資訊給大家參考一下囉!


處理器效能測試

CPU-Z軟體測試

首先看到的是處理器效能、部分,在CPU-Z軟體的效能測試中,內建Intel Core i7-8809G處理器中的處理核心在單執行緒效能測試結果為415.8分,而多執行緒效能測試結果為2241.4分。



CINEBENCH R15軟體測試

在CINEBENCH R15軟體測試中,處理器單執行緒效能測試結果為157cb、多執行緒效能測試結果為811cb,而OpenGL顯示效能結果則是134.92fps。



X264 FHD Benchmark軟體測試

透過X264 FHD Benchmark軟體測試處理器在影像轉檔方面的效能時,內建Intel Core i7-8809G處理器的轉檔效能測試結果為28FPS。



硬碟效能測試

AS SSD Benchmark軟體測試

透過AS SSD Benchmark軟體測試主系統磁區118GB Intel SSD 800P系列固態硬碟時,循序讀寫效能測試表現大約可達到1303.02MB/s和550.31MB/s,而4K項目的讀寫測試效能大約是128.76MB/s以及103.21MB/s,而4K隨機讀寫效能可達到396650/141183 iops。



接著一樣透過AS SSD Benchmark軟體測試內建的512GB Intel 545s SSD固態硬碟時,循序讀寫效能測試表現大約可達到497.07MB/s和428.99MB/s,而4K項目的讀寫測試效能大約是28.75MB/s以及68.8MB/s,而4K隨機讀寫效能可達到75087/74125 iops。



CrystalDiskMark軟體測試

透過CrystalDiskMark軟體測試主系統磁區118GB Intel SSD 800P系列固態硬碟時,循序讀寫效能測試表現大約可達到1444.2MB/s和590.2MB/s,而4K項目的讀寫測試效能大約是158.7MB/s以及118.8MB/s。

接著一樣透過CrystalDiskMark軟體測試內建的512GB Intel 545s SSD固態硬碟時,循序讀寫效能測試表現大約可達到531.1MB/s和448.4MB/s,而4K項目的讀寫測試效能大約是30.29MB/s以及72.71MB/s。



記憶體效能測試

透過AIDA64軟體的記憶體效能項目測試內建的記憶體時,主機內建的16GB雙通道DDR4-3200記憶體讀寫效能為40929/43934MB/s,延遲時間為58.3ns。



3D遊戲效能測試

3D Mark軟體測試
實際透過3D Mark軟體測試Time Spy、Fire Strike Ultra以及Fire Strike Extreme等場景項目時,當主機在預設模式時的測試結果分別為3098分、2280分以及4213分。

3DMark Fire Strike Ultra

3DMark Fire Strike Extreme



榮耀戰魂遊戲測試

在榮耀戰魂遊戲將顯示效果設定為「極高」等級測試1920x1080解析度的效能表現時,每秒平均遊戲畫面測試結果為55.72fps。


太空戰士15遊戲測試

在太空戰士15遊戲將顯示效果設定為「標準」等級測試1920x1080解析度的效能表現時,測試結果總分為4197分,效能評價為標準。



GTA5遊戲測試

在GTA5遊戲將顯示效果設定為非常高等級測試1920x1080解析度的效能表現時,每秒平均遊戲畫面測試結果為46.37fps。若是將顯示特效等級降到「高」的話,應該可以達到60fps左右的效能表現。



PUBG遊戲測試

在PUBG遊戲將顯示效果設定為「高」等級測試1920x1080解析度的效能表現時,每秒平均遊戲畫面測試結果為61.24fps。


運作溫度測試

當處理器與繪圖晶片都在待機狀態時,處理核心運作溫度大約會在45℃左右,若實際開啟AIDA64的系統穩定度選項燒機之後,處理器核心運作溫度則會在85~95℃之間跳動。
AIDA64待機溫度截圖

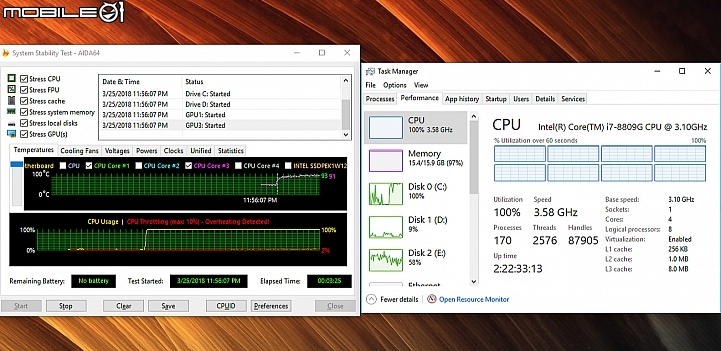

AIDA64燒機溫度截圖

3DMark Time Spy




試用總結

從各項測試結果來看,Intel Hades Canyon NUC主機在遊戲方面的效能表現大約是桌上型電腦搭配GTX1050Ti以上GTX1060未滿,基本上只要顯示解析度1920x1080以內且特效開中高等級左右都能夠有不錯的流暢度表現,就體積與整體功耗而言,效能表現其實的確是不錯,而且在機身所提供的I/O端子也是相當豐富,甚至還可以支援六組4K解析度影像輸出,對於想要搭配多螢幕的使用者來說的確是相當方便的規格設計。

不過就價格方面來看,搭載的Intel Core i7-8809G處理器的Intel Hades Canyon NUC主機,單是準系統規格版本的建議售價便達到999美金,折合台幣大約是3萬元左右,若是要搭配到這次借側機的規格,建議售價就會達到1649元美金左右,折合台幣大約將近5萬元左右,價格與同規格的一般桌上型電腦比起來還是有著不小的差價,就看使用者是否要為了品牌與外型體積來付出這差價囉!
