這次的主機板與軟體項目較多,所以為了讓網友可以比較方便瀏覽,底下也提供了快速連結,網友們可以看自己想先看那的部分直接跳轉。
技嘉G1遊戲系列主機板
技嘉超耐久系列主機板
技嘉SOC超頻系列主機板
BIOS與隨附軟體介紹
技嘉G1遊戲系列主機板介紹 |

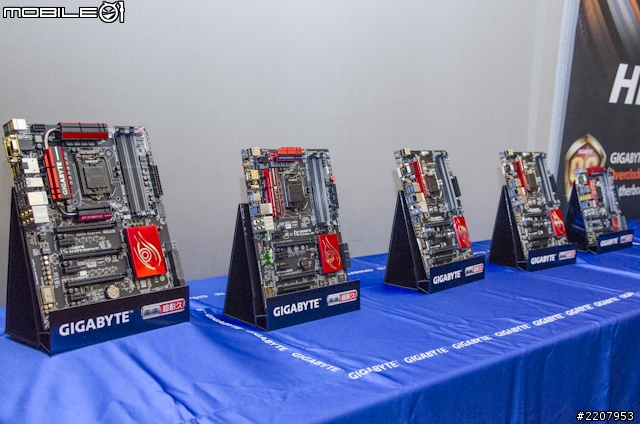

先來看到的是針對遊戲玩家所設計的G1系列。目前搭載9系列晶片組的G1系列會推出G1.Sniper Z97、G1.Sniper Z6、G1.Sniper H6、GA-Z97X-Gaming GT以及GA-Z97MX-Gaming 5等五款。其中只有G1.Sniper H6這款主機板是搭載H97晶片組,其它四款則都是搭載Z97的晶片組。然而從這幾款主機板外觀設計上來看,跟上一代搭載8系列晶片組的G1主機板最大的不同點,就是從原本的黑綠配色改成了紅黑配色的外觀,而且散熱片的圖樣也跟之前不大相同。

技嘉GA-Z97X-Gaming GT主機板

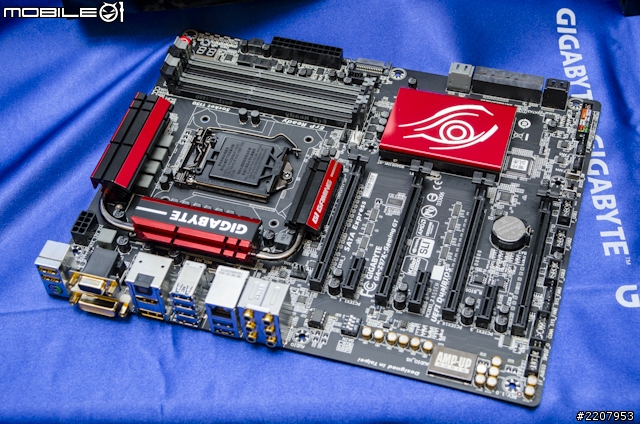

這新推出的幾款G1系列主機板之中的GA-Z97X-Gaming GT,算是裡面規格高階的一款。

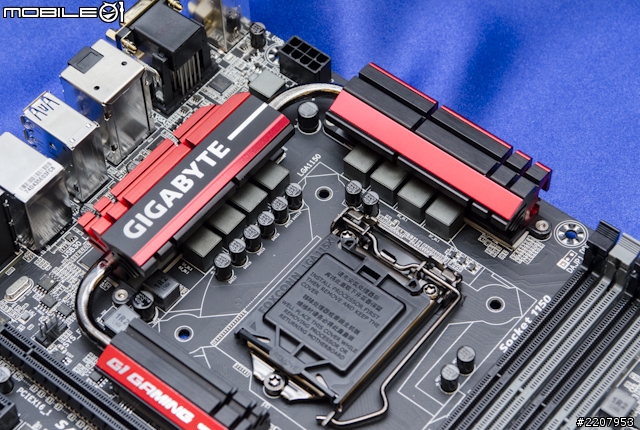

這款主機板在處理器供電的設計則是採用了八相供電。

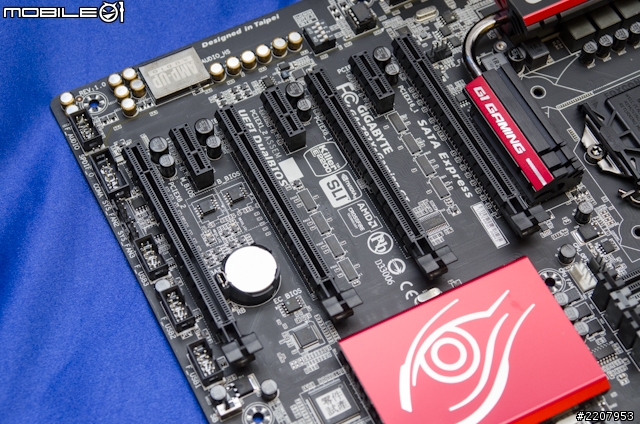

PCIe規格的部分則是提供了4組PCIex16以及3組PCIex1的擴充插槽。

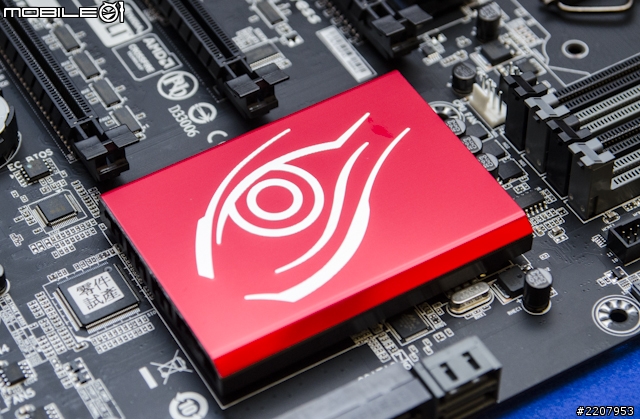

這次G1系列主機板上的晶片組散熱片則是改用了紅色的塗裝,並且也加入了一個機械眼的圖樣,

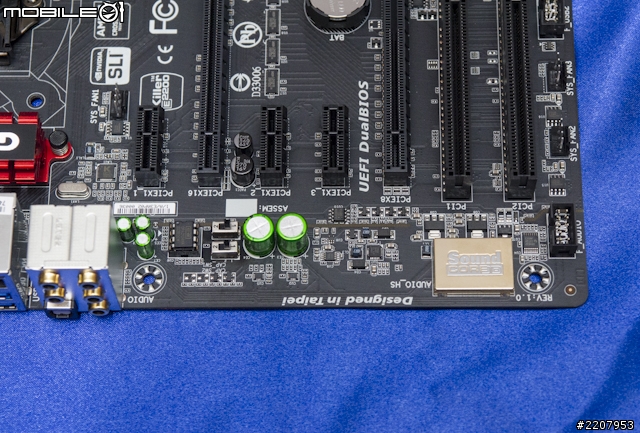

在音效電路區域也特別做了區隔處理,並在音效晶片上也加入了金屬外蓋來避免電磁波干擾,而且搭配的電容也是音響級的Nichicon電容。

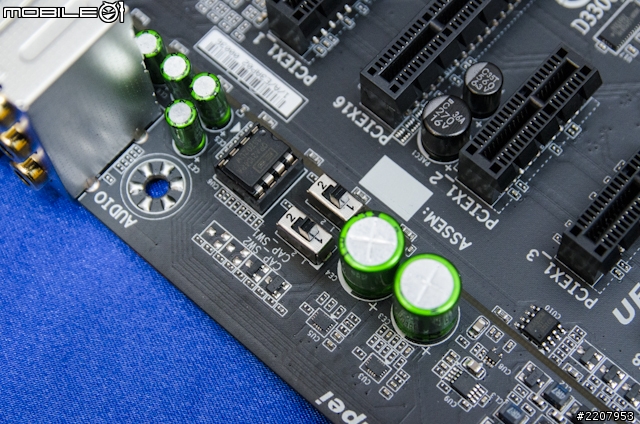

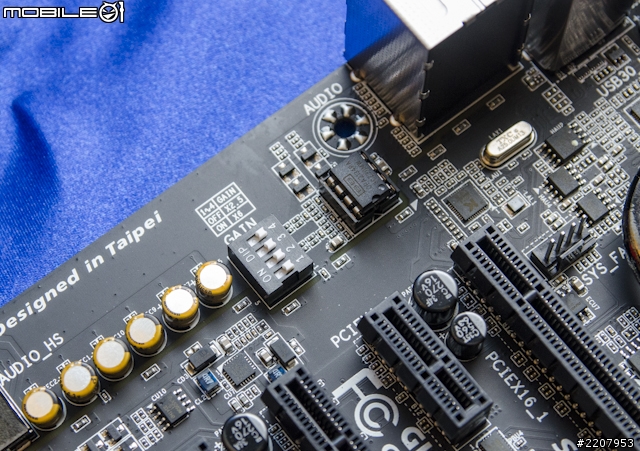

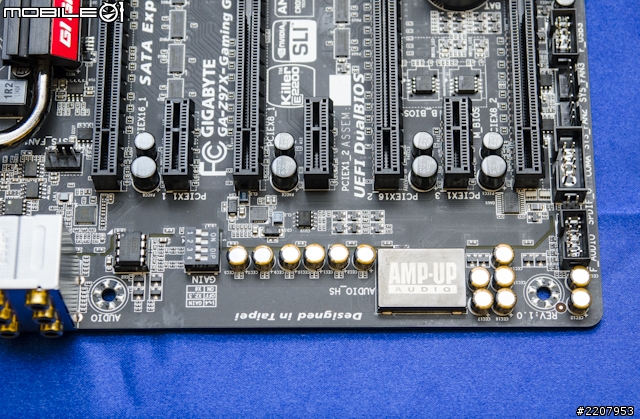

主機板上的amp晶片除了是可更換式的設計之外,旁邊還有設置了一個實體的切換開關,可以依照不同音響或耳機產品的需求來調整放大訊號的倍率。

主機板背後的I/O則有提供了六組USB3.0、兩組USB2.0傳輸埠以及一組Gigabit頻寬的RJ-45有線網路埠,並且還保留了一組鍵盤滑鼠共用的PS/2連接埠。影音傳輸規格的部分,則是同時提供了D-Sub、DVI、HDMI以及DisplayPort端子,而且在端子接頭上也特別加入了鍍金處理。至於音效輸出的部分,也是提供了3.5mm和光纖兩種輸出介面,而其中的3.5mm接頭同樣也有鍍金處理的設計。

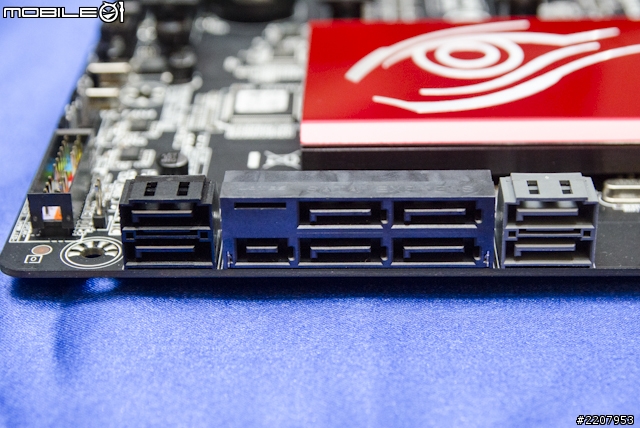

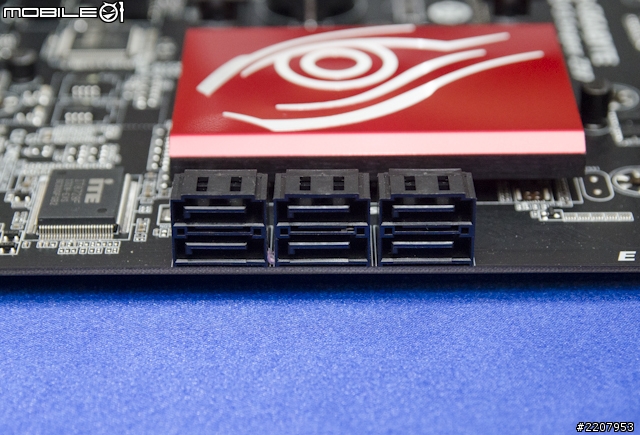

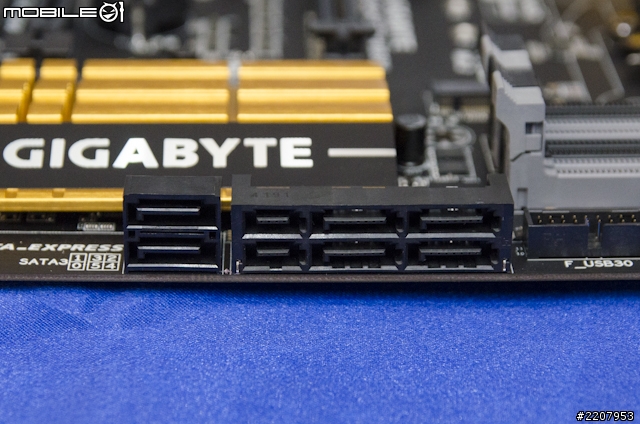

硬碟支援的部分則是提供了一組SATA Express傳輸埠以及六組 SATA 6Gb/s。

在主機板角落的位置上也有設置了實體的電源開關按鍵以及Debug燈號。

技嘉G1.Sniper Z97主機板

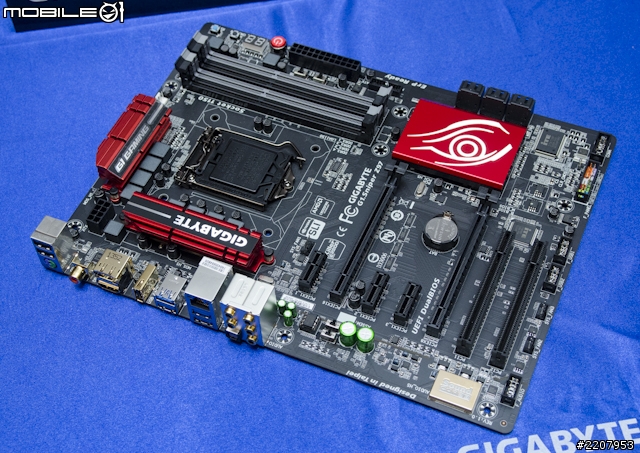

再來看一下同樣也是G1系列的G1.Sniper Z97主機板。

這款主機板上的處理器供電設計一樣也是採用了八相供電。

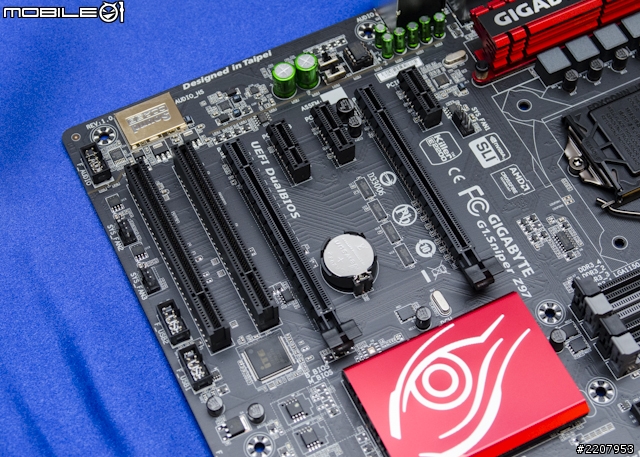

介面卡擴充支援方面則是設置了兩組PCIex16、三組PCIex1以及兩組PCI擴充插槽。

在音效方面也一樣有特別做了區隔處理以及金屬外蓋的防磁波干擾設計,並且也是搭載音響級的Nichicon電容。

在amp晶片旁邊有設置了一個切換開關,主要是讓使用者可以依照自己所使用的音響或耳機來調整放大訊號的倍率。

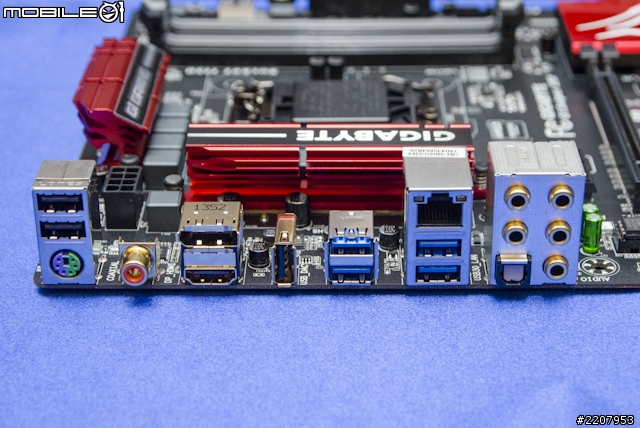

這款主機板背後的I/O埠則是提供了四組USB3.0、三組USB2.0以及一組RJ45有線網路埠,並保留了一組PS/2連接埠讓使用者可以接鍵盤或滑鼠。影音輸出規格部分則有提供了DisplayPort以及HDMI端子,至於音效部分則有同時提供了3.5mm、光纖以及同軸等三個不同的輸出介面。而在兩個影像輸出、3.5mm以及同軸端子也都有特別加入了鍍金處理的設計。

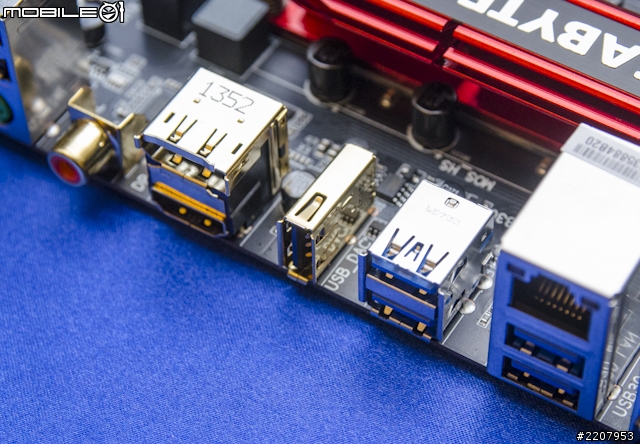

三組USB2.0傳輸埠中,有一組獨立出來的USB埠則是採用了USB DAC-UP技術,將供電線路獨立拉出,因此在連接擴大機的時候,也可以減少因為電源訊號雜亂的問題而產生音效雜訊。而且在這個USB埠的外蓋也有特別加入了鍍金的處理。

硬碟支援方面,這款主機板就沒有提供SATA Express,只有提供基本的6組SATA 6Gb/s傳輸埠。

技嘉GA-Z97MX-Gaming 5主機板

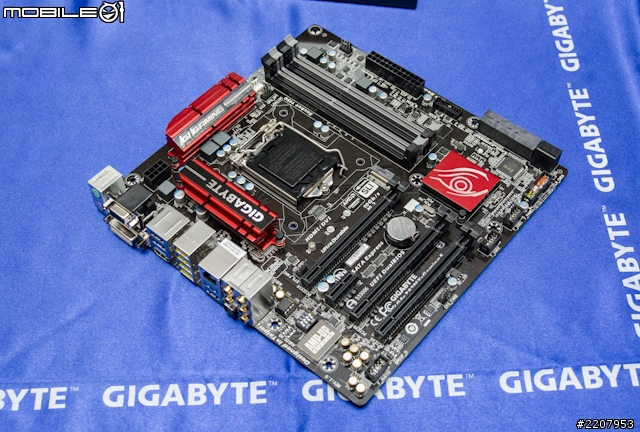

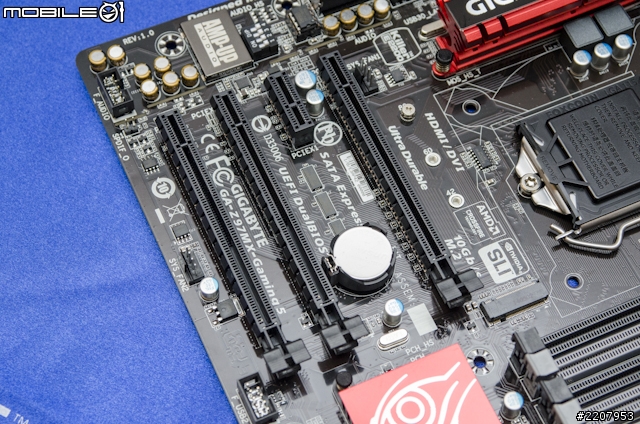

接著看到的這款GA-Z97MX-Gaming 5則是一張採用M-ATX尺寸規格,並且也是這幾款G1系列主機板裡面唯一有加入M.2的傳輸介面的設計。

介面卡擴充支援方面則是提供了三組PCIex16和一組PCIex1的擴充插槽。

針對音效的設計,這款主機板一樣也有做了電路板區隔,音響級電容搭載以及可切換AMP擴大晶片放大倍率的開關設計。

硬碟支援方面,主機板上除了有設計一組M.2傳輸介面之外,還有設置了一組SATA Express和4組SATA 6Gb/s傳輸埠。

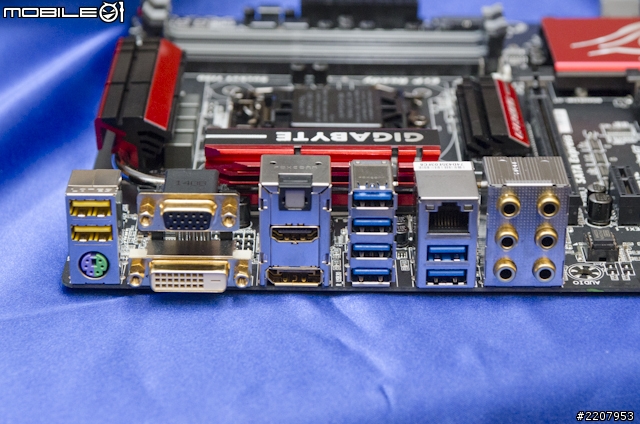

背板I/O埠規格的部分,這款主機板提供了四組USB3.0、四組USB2.0以及一組RJ45的網路埠,並且也保留了用來連結滑鼠鍵盤的兩組PS/2連接埠。影音輸出規格方面則有各提供了一組D-Sub、DVI以及HDMI等輸出端子,而音效輸出端子則同時提供了3.5mm和光纖兩種輸出介面。

技嘉超耐久系列主機板介紹 |

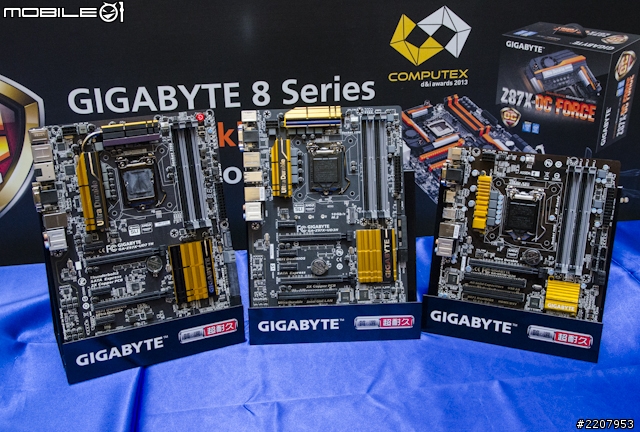

技嘉超耐久系列的主機板在這次的發表會也有展出了三款產品。

技嘉GA-Z97X-UD7 TH主機板

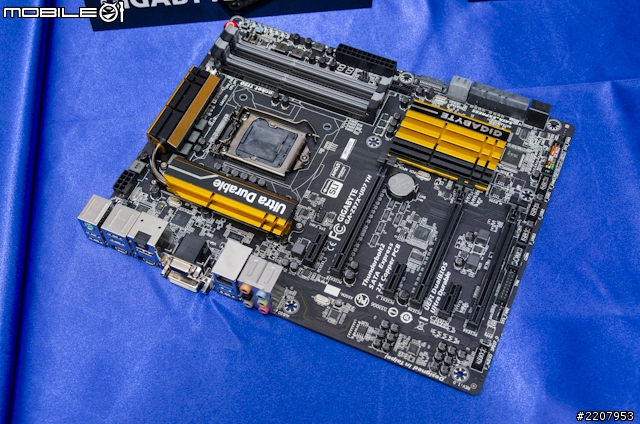

先看到的這款GA-Z97X-UD7 TH則是目前超耐久系列裡面最高階的一款主機板,跟其它款比較不同的地方就是多了兩組Thunderbolt的傳輸介面。

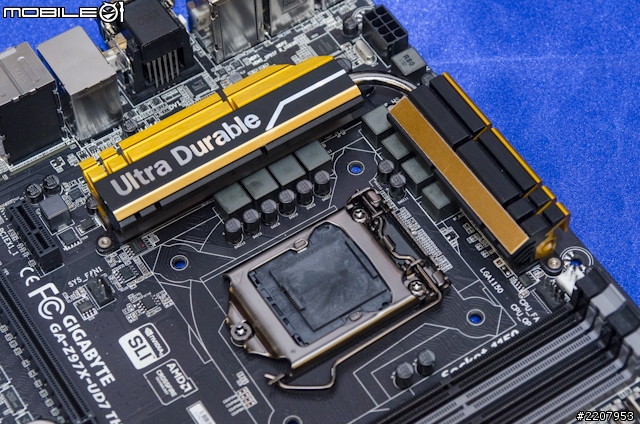

主機板的處理器供電也是採用八相供電的設計。

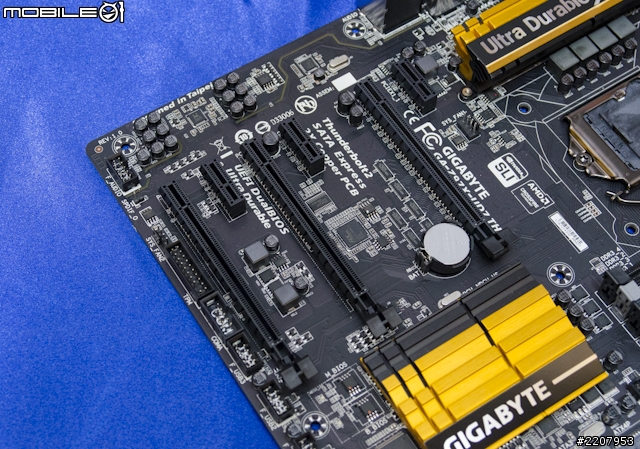

介面卡擴充支援方面則提供了三組PCIex16和三組PCIex1的擴充插槽。

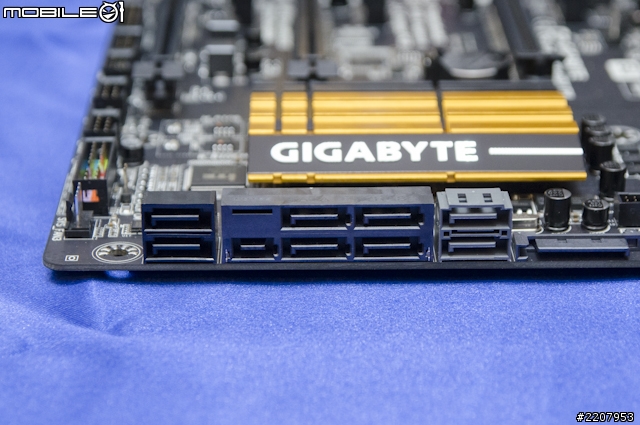

硬碟支援的部分,則有提供了一組SATA Express和6組SATA 6Gb/s傳輸埠。

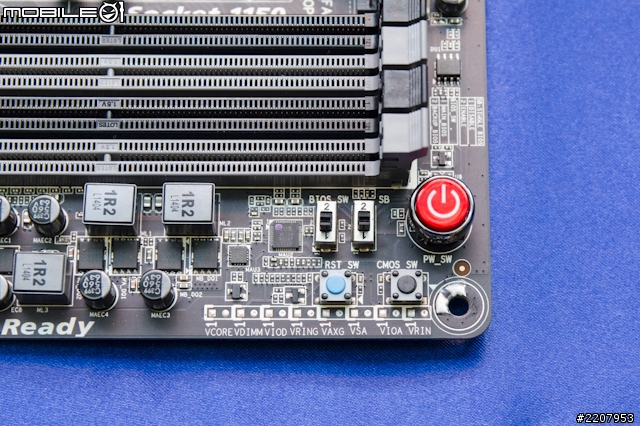

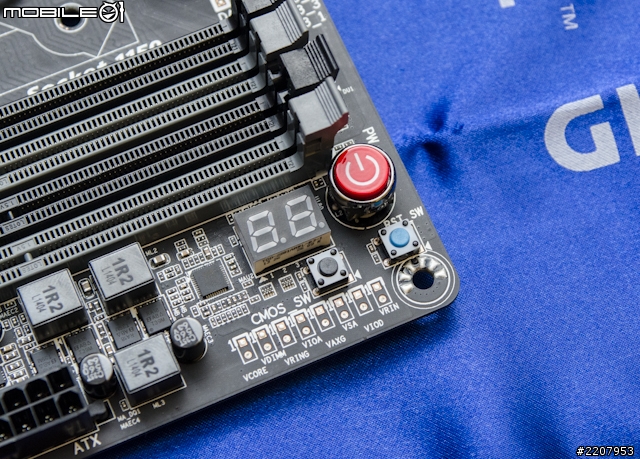

在電源、重新啟動、Clear CMOS以及BIOS切換等功能,在主機板上都有設置了實體按鍵與開關方便使用者操作。並且也有標示了各硬體的電壓量測點,讓有超頻需求的使用者可以自己監控電壓值。

技嘉GA-Z97X-UD3H主機板

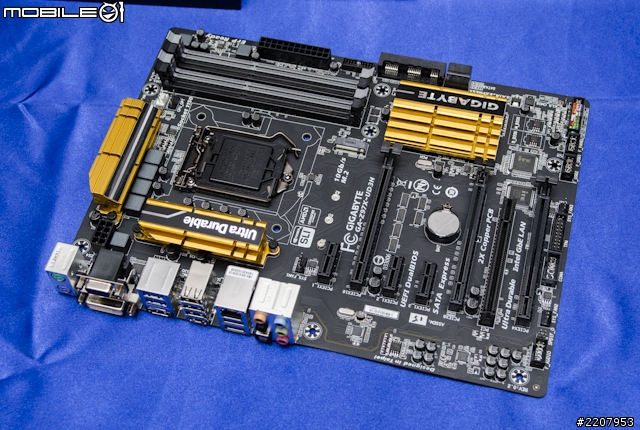

再來看到一款GA-Z97X-UD3H則是技嘉超耐久系列裡面算是中階規格的主機板。

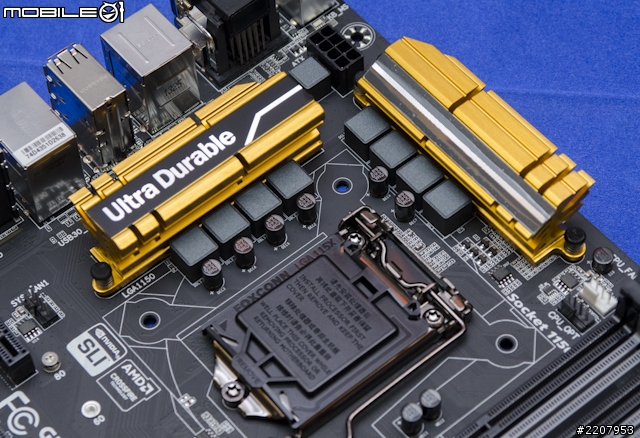

處理器供電同樣也是採用八相供電設計。

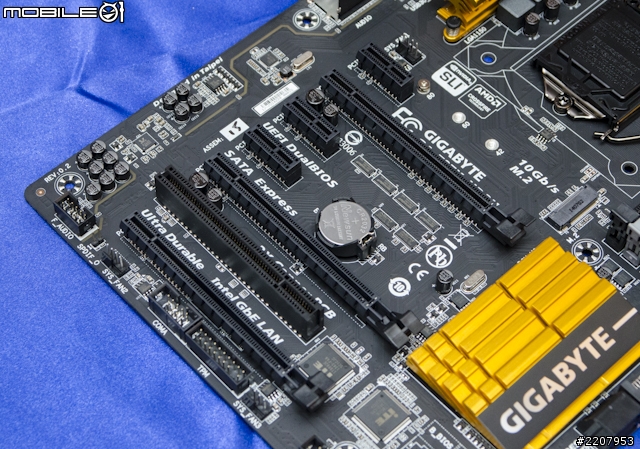

介面卡擴充支援的部分則是提供了三組PCIex16、三組PCIex1以及一組PCI的擴充插槽

硬碟支援的部分,因為現場展示的是樣品版本,所以正式出貨的時候,只會有一組SATA Express傳輸埠和另外4組SATA 6Gb/s。

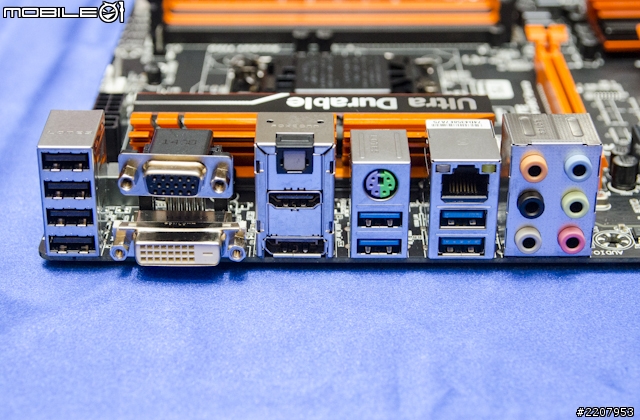

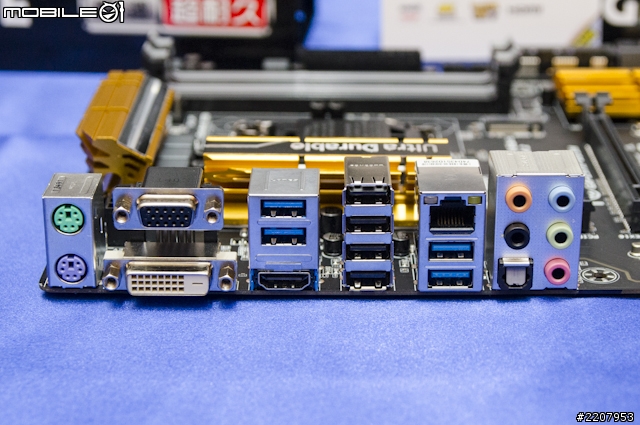

在背板I/O埠則是提供了四組USB3.0、四組USB2.0、一組RJ45網路埠以及兩組連接鍵盤滑鼠用的PS/2連接埠。影音輸出部分則各提供一組D-Sub、DVI以及一組HDMI端子,而音效輸出的部分則是同時提供3.5mm和光纖兩種輸出介面。

技嘉SOC超頻系列主機板介紹 |
這次的9系列主機板中,針對超頻玩家的需求,則是有推出了兩張SOC超頻系列的主機板產品。而這次在現場展示的GA-Z97X-SOC Force則是規格比較高階的一款。SOC系列主機板的配色使採用亮橘黑的搭配,外觀看起來非常醒目。

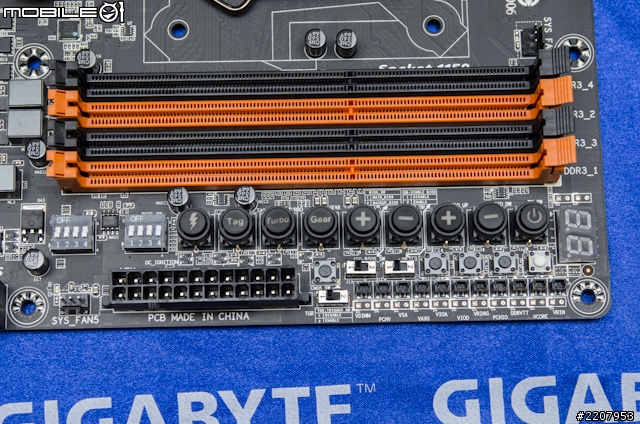

在SOC系列主機板上最特別的地方,就是在記憶體插槽的旁邊設置了一整排的超頻功能按鍵,而且這些按鍵功能也有另外設置了一個微處理器來控制,所以即便是在Windows內的時候操作,一樣可能即時反應。

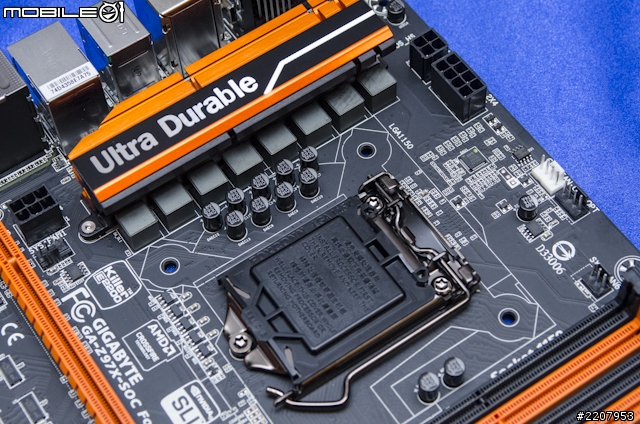

處理器供電設計的部分也是採用了八相供電模組。

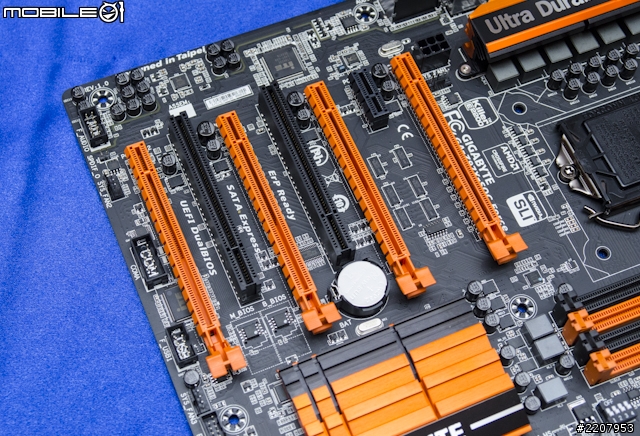

這款主機板上的介面卡擴充插槽則是提供了四組PCIex16、一組PCIex1以及兩組PCI插槽。

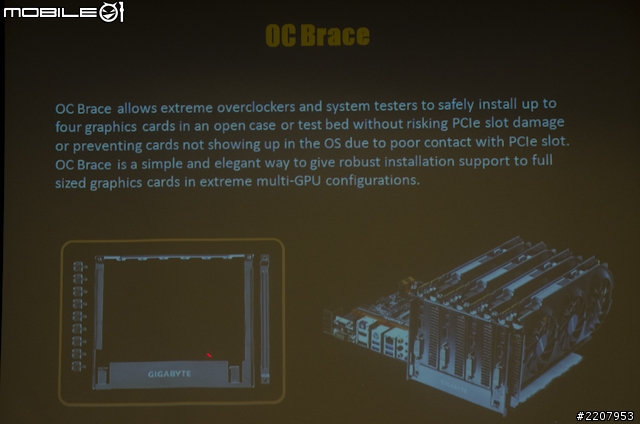

在隨附的配件中也有特別提供了一組顯示卡固定架,讓玩家在裸機使用的時候可以避免顯示卡搖動的狀況。

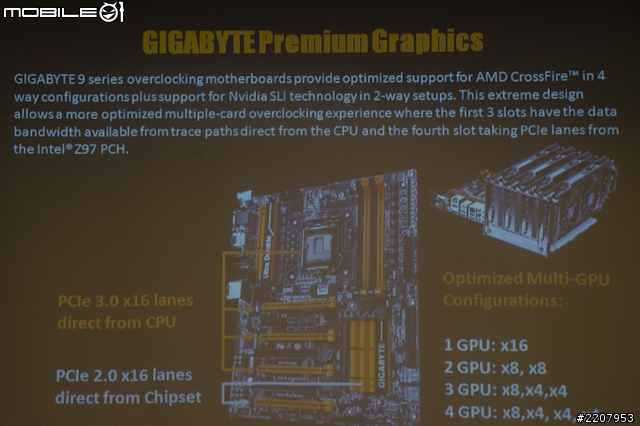

另外,對於有多卡串聯需求的使用者,這款主機板上在三卡串聯的時候,PCIe通道配置也有特別的設計,一般主機板若是啟動三卡串聯的時候,PCIe通道配置多半都是採用8+8+4來運作,其中兩組8X主要是直接連接處理器、而另一組4X則是透過從晶片組拉出。但因為其中有一組是晶片組拉出的PCIe通道,傳遞訊號時,還是得透過DMI通道傳到處理器上,這樣一來多少會有些延遲的問題。所以技嘉在這款主機板上,則是改用了8+4+4的PCIe通道配置,雖然說通道數量看起來比較少,但因為都是直接連結處理器的PCIe通道,相對也能降低延遲問題來達到更好的效能表現。

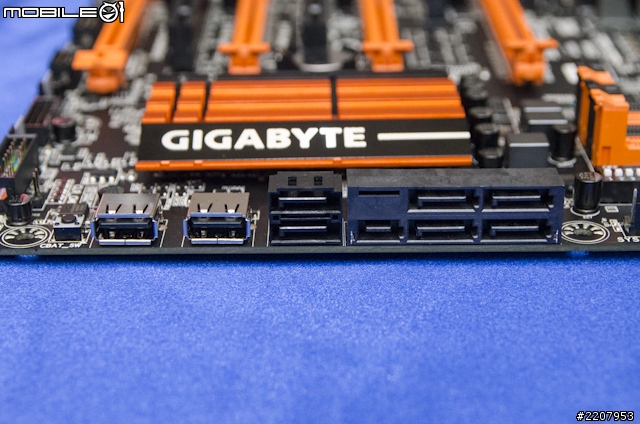

硬碟支援的部分,這款主機板也有提供一組SATA Express和四組SATA 6Gb/s傳輸埠。另外,還有一個比較特別的地方,就是在SATA傳輸部旁邊又特別設置了兩個USB插槽,主要的目的是讓超頻玩家可以用來連結鍵盤滑鼠,這樣在控制超頻參數的時候就不用特別繞到I/O背板,避免線材纏到一些超頻用的散熱裝置。

背板I/O規格的部分,這款主機板則有提供了4組USB3.0、4組USB2.0、一組鍵盤滑鼠共用的PS/2和一組RJ45的有線網路埠。影音輸出部分則各提供了一組D-Sub、DVI、HDMI以及DisplayPort。音效輸出方面則同時提供了3.5mm和光纖輸出兩種介面。

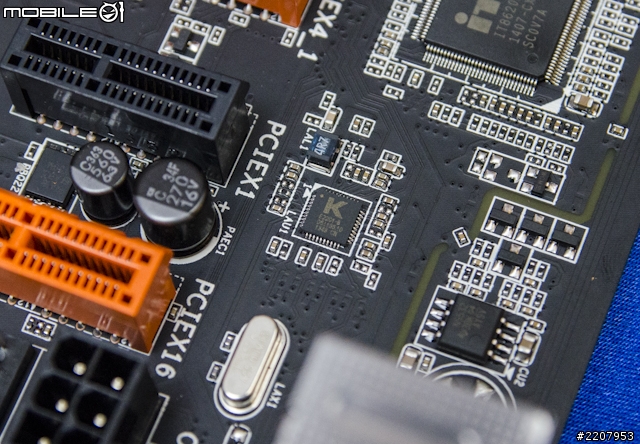

這款主機板的有線網路控制晶片也跟G1系列一樣是採用Killer E2200晶片。

BIOS與隨附軟體介紹 |
技嘉這次新推出的9系列主機板不僅在硬體規格方面有所更新,另外在BIOS以及隨附軟體的部分也都有加入新的功能與設計。接著就來看看幾個更之前比較不一樣的功能介紹吧!
多模式BIOS選擇

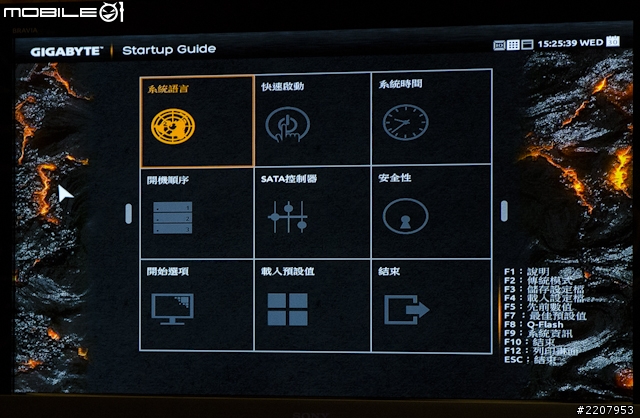

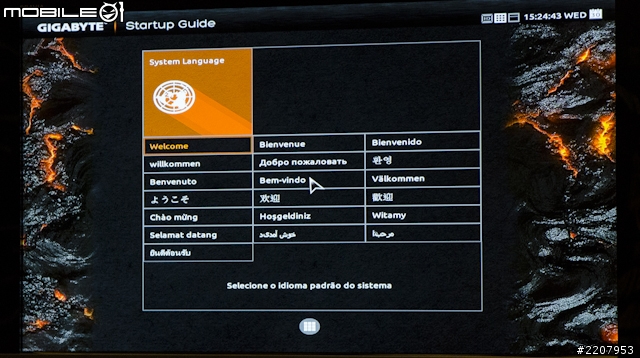

這次的9系列主機板BIOS中則是又多了一個簡易模式的操作介面,主要是透過圖示化的介面設計,讓初入門的使用者可以比較直接地操作設定。

大部分常用的功能都採用了九宮格的圖示選項,點選之後就可以在進入比較詳細的設定選項。

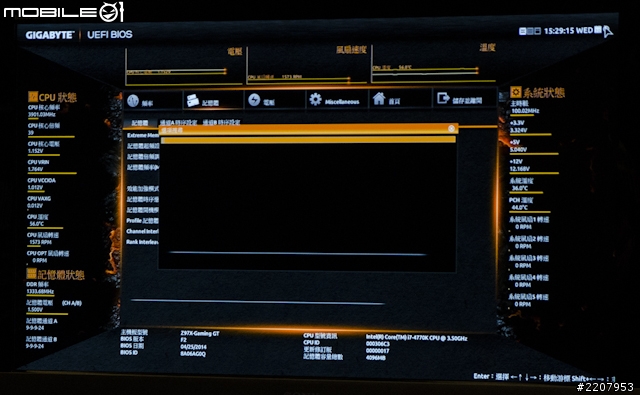

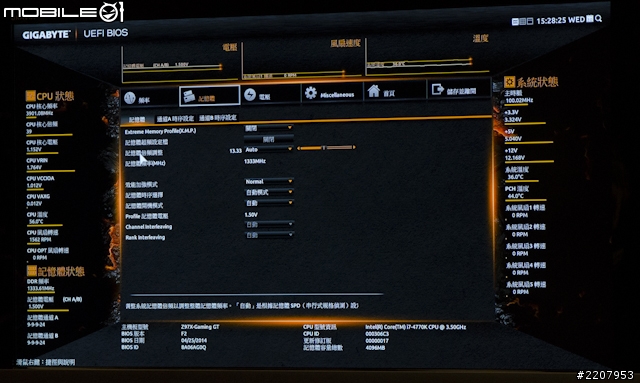

在先前就有加入的Full HD解析度的進階BIOS介面,這次在9系列主機板上也有保留,讓使用者可以自行切換。

這次在進階BIOS介面的右上角則是多了一個搜尋功能,可以讓使用者快速搜尋需要的BIOS選項。

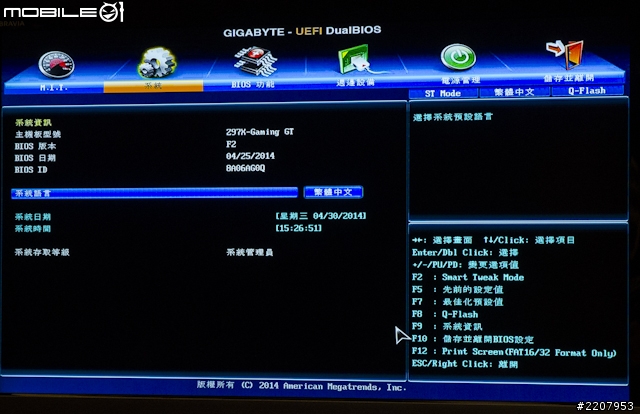

當然,基本的BIOS操作介面也一樣有保留著,讓使用者自行切換使用。

Cloud Station的應用軟體

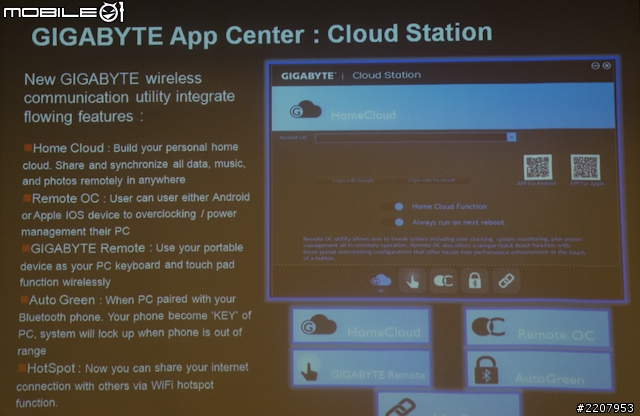

這次的隨附軟體裡面有加入了一個叫做Cloud Station的應用軟體,主要是可以讓Android或是iOS系統平台的行動裝置與電腦連接交換資料,或是讓行動裝置可以模擬鍵盤滑鼠,當作無線遙控器來控制電腦。另外,在這個軟體裡面也有提供了一個OC功能,可以透過行動裝置來進行電腦的超頻調校設定。

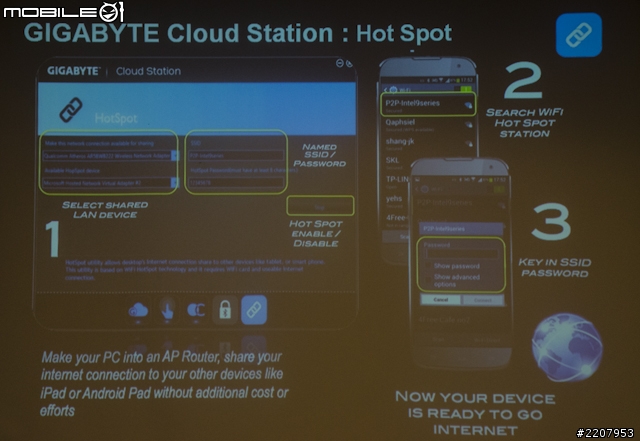

在這個Cloud Station軟體中也提供了一個熱點功能,可以將電腦變成無線網路的熱點,讓行動裝置可以直接連結上網。

Game Controller的應用軟體

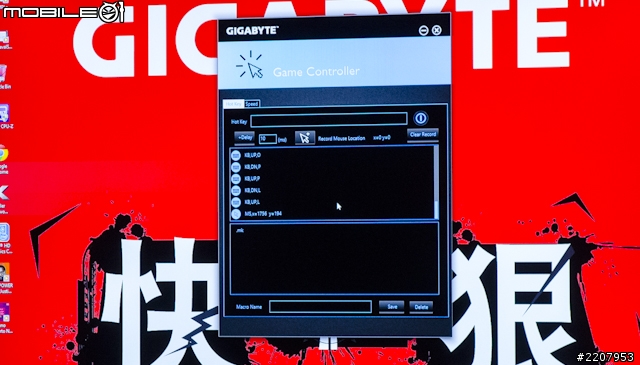

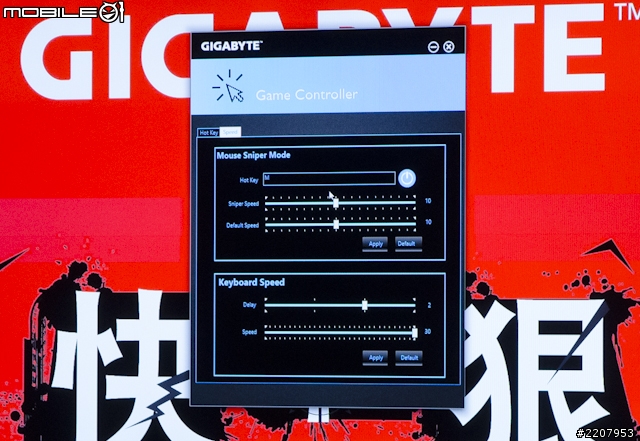

針對遊戲玩家的需求,這次的應用軟體則是提供了一個叫做Game Controller的軟體,主要是可以透過這個軟體來記錄按鍵巨集或是滑鼠的反應速度。所以即便玩家只是用一般的鍵盤滑鼠,就可以透過這個軟體來達到紀錄遊戲按鍵巨集的功能設定。

另外,這個軟體裡面有提供了一個狙擊模式,當使用正在狙擊瞄準的時候,便可以按下設定好的熱鍵,這時就會瞬間降低滑鼠的DPI值,以避免畫面快速飄搖,增加狙擊的成功率。

Smart Switch應用軟體
相信剛開始使用Windows作業系統的時候,最不習慣的地方就是少了以往的開始功能,所以為了減少使用者的困擾,技嘉這次在9系列主機板推出的同時,也提供了一個叫做Smart Switch的應用軟體,在安裝之後,就可以將Windows 8的視窗鍵變成跟以往一樣的開始功能,並且還可以自行設定開機時要進入一般桌面或是方塊磚的開始介面。另外,這個Smart Switch也有將關機選項設置在選單上,讓使用者不用再去煩惱關機按鍵到底在哪邊的問題。

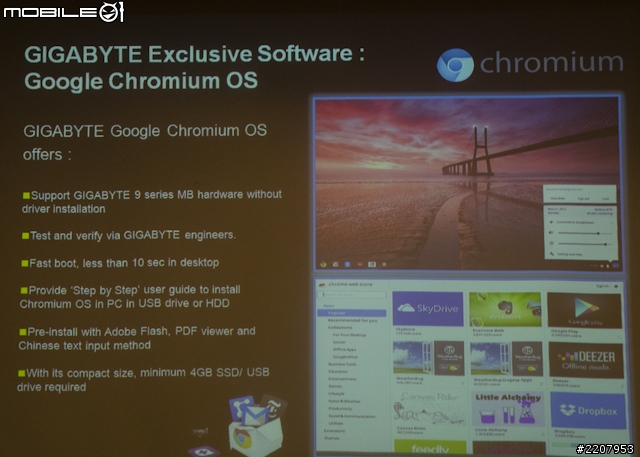

9系列主機板專屬的Google Chromium OS
近來Google很積極地在發展Chromium作業系統,也讓許多玩家都想來體驗一下這個作業系統究竟有什麼功能。不過,這個作業系統雖然是免費授權,但因為不同的硬體都需要各自的驅動程式才能夠使用,尋找起來是有些麻煩。然而這次技嘉針對9系列主機板的使用者,也特別提供了一個專屬版的Chromium作業系統,讓使用者可以免費下載。在這個專屬版的Chromium作業系統中,不僅已經載入了9系列主機板各個晶片的驅動程式,就連Flash、PDF以及Google Play之類的常用功能,也都已經完全設定安裝好,使用者只要將下載回來的作業系統ISO檔解壓到隨身碟或是SSD固態硬碟裡面,就可以直接開機使用,省去找驅動程式的問題。相信對於想要玩Chromium作業系統的玩家來說應該是相當方便。

技嘉這次推出的9系列主機板也跟以往一樣有著相當多樣的選擇,而且又加入了不少新的軟體應用,應該還蠻值得期待地,之後若是有機會借到實際的產品來測試時,再來和大家詳細地分享各項新功能與硬體效能吧!最後就附上這次的小惡魔福利社,還請網友們笑納囉!
