網路線接法顏色?

想請問一下~
我們公司請人來接網路線時候~因為每個辦公桌原線路只有剩四芯可接到Switch~但是全部接好也試過都可以上網~發覺他的一邊接桌上網路座顏色走1 2 3 6這四條~另一邊接頭白橙、橙、白綠、綠、白藍、藍、白棕、棕~我知道這樣可以~但走四條網路座顏色是~白橙、橙、綠白、藍~好像不是按照我們所瞭解的顏色排列方式~他這樣做是為了不想麻煩要顏色順序安排嗎?請問這樣對網路傳輸有沒有什麼大問題~我們在上網的時候感覺是正常的~只是在想為什麼他的網路座最後一條顏色怎麼不是綠的才對~那我們自己電腦的網路線買現成的都是按照568B的順序~這樣也可以通~他的接法這樣走不會有什麼問題嗎?謝謝~

不知道這樣的敘述會不會太亂~
2010-12-26 22:05 發佈
文章關鍵字 網路線 顏色
其實說實在的沒啥差

只要2邊都排一樣的能通就好了

這樣的接法有傳輸速度的限制10M, 標準的接法可以達到傳輸速度100M,
請教google大神,你會得到更多
雖然網路線的兩頭線對線排列, "看起來" 似乎可以連線,但是不代表沒差歐。

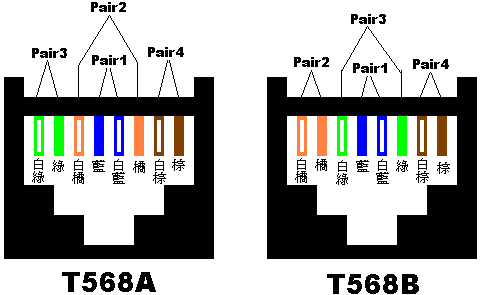

如果可以,盡量還是依照 568B 的標準接法,因為網路線裡面的八條訊號線兩兩對絞。對絞之排列方式,可將訊號傳輸之相互干擾彼此抵消,而將干擾儘可能降到最低。

如果不按標準接法壓製網路線接頭,雖然有時線路也能接通,網路線短可能 "感覺" 不出來。但網路線愈長時,網路線內部各線彼此之間的干擾不能有效消除,可能會使信號傳送出錯率增加,將可能導致網路傳輸效能大幅下降(包含訊號與品質)。

謝謝各位的解答~
因為剛好正在學自己做網路線~
但看了網路上的教法~又看到自己公司來施工人員的接法~所以產生了疑問~以為又一個新的方法出現~如果是傳輸速率會有可能下降的話~
那就請電話公司再來改一下好了~
日後有升級至GIGA SWITCH的話,線色排列就更重要了,照標準來做,問題較少.

最好八蕊線全接上,以後要用PoE也行.

EIA/TIA 586B
1.白橙→傳送資料(Tx+)
2.橙→傳送資料-(Tx-)
3.白綠→接收資料+(Rx+)
4.藍→保留
5.白藍→保留
6.綠→接收資料-(Rx-)
7.白棕→保留
8.棕→保留

接頭有照上面標準線色排列的話,Tx+與Tx-剛好絞成一對、Rx+與Rx-剛好絞成一對,
電流一去一返,磁場剛好抵消,干擾較少,尤其線路長度很長,就更明顯了.
是EIA/TIA 586B
還是EIA/TIA 568B??



通常這種1分2的接法比較不會有訊號干擾~
阿德Sky wrote:
是EIA/TIA 586B
還是EIA/TIA 568B??(恕刪)


Sorry! key錯了,應該是後者才對.

joykimo wrote:
通常這種1分2的接法...(恕刪)


這種1分2的接頭功能是把1條網路線當2條用,和抗干擾無關.
原理是把八蕊線分成2組四蕊線(因為網路線有八蕊,在10/100的網路上實際上只用到四蕊)
