[分享] Intel Mac mini 拆機分解照-提供大家參考

今天分享拆機照片。Intel跟之前的PPC CPU的內裝是不一樣的，裝記憶體&換硬碟比較麻煩。
今天以Intel Mac mini 1.66 80GB SuperDrive DL 做拆機介紹。



首先是Mac mini主機一台，準備好需要用到的大小螺絲起子各一把，還有一把平刮刀。



後方接孔的地方靠自己身體內側，從右邊開始，慢慢的把刮刀插入細縫，反向撐起來。



如圖顯示，依照此方法從右邊、前方、左邊慢慢的撐起來。



上殼拆開以後，見到光碟機。



光碟機有六個螺絲鎖定，分別在粉紅色圈圈的側邊，把光碟機拆起來。



拆好了以後，要把整個硬碟+風扇...等等模組拆起來。先把黃色圈圈的四個螺絲鬆開，接下來在拆
粉紅色圈圈的排線和無線網路卡，再來拆綠色圈圈風扇的排線。



把圈圈中的排線抽起來，注意那邊有個灰色的夾扣，待會要裝上去時可以把他夾緊。



接下來是無線網路卡。用兩根手指，在左右兩邊的黑色卡榫往內按一下，輕輕的就可以把網路卡彈起來。
要注意彈起網卡以後，下面的彈簧要收好喔！！(這張照片我已經收起彈簧了)



再來是風扇的排線，小心的把他拆起來吧。

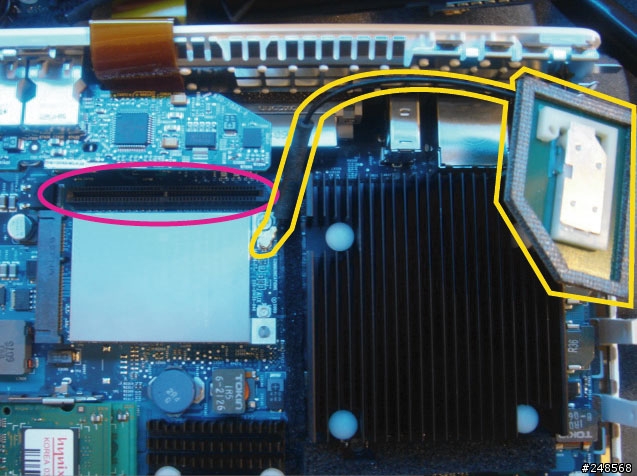

接下來就全部都看到啦！！記憶體則是兩條DDR667 256mb。其他的顯示卡還是啥......妳有材料你就換吧...



粉紅色圈圈是拆硬碟&風扇整個模組的時候，下方有的插槽，等一下裝回去記得要瞄準。
黃色圈圈是無線網路卡，記得那邊要接好。
