請教C型鋼架法

TONY 01

TONY 01
個人積分：9分
文章編號：16604652

9分

樓主

2009-12-24 17:26

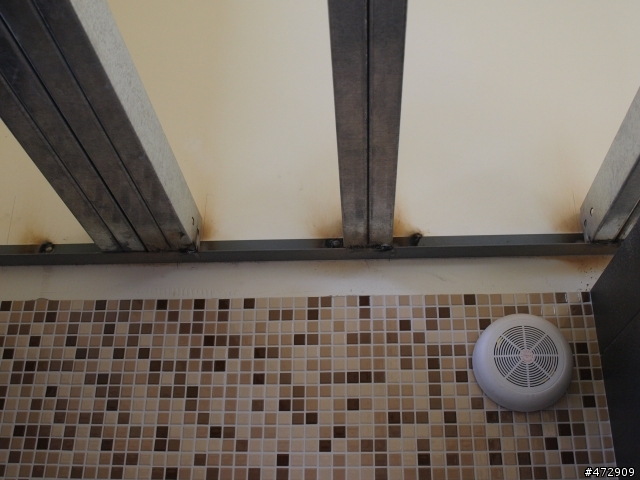

因為未來有裝潢需求,請教大家如圖片中範例的C型鋼架構是否安全牢固,或者何處可要求改進,可做為未來的施工溝通準則,謝謝大家

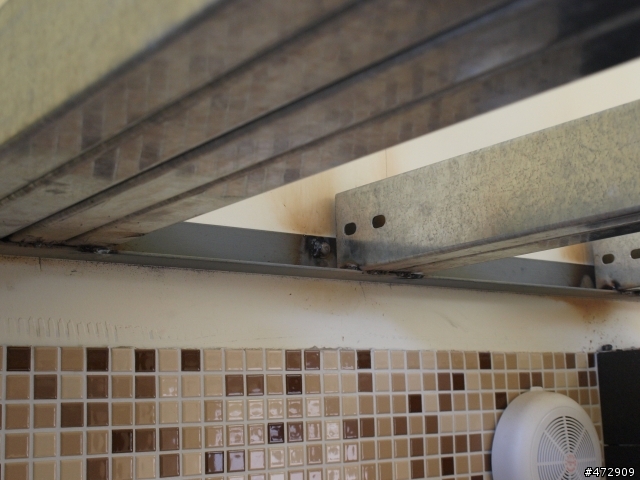

註個人對範例中C鋼與L角鐵只焊底部而靠牆側面無焊接較有疑慮,希望懂鐵工的前輩幫忙開釋

2009-12-24 17:26 發佈

文章關鍵字 C型鋼架法

魔人啾啾啾

魔人啾啾啾
個人積分：16分
文章編號：16609350

16分

2樓

2009-12-24 22:32

雙併C型鋼與L角鐵相焊接並無誤
重點反而是L角鐵與牆面固定用的膨脹鏍絲的尺寸
(入壁至少要5公分)
與是否確實栓緊重要多了

瑕疵

瑕疵
個人積分：0分
文章編號：16609368

0分

3樓

2009-12-24 22:33

只有部分施工地方的圖
怎知道你所要施工範圍多廣
沒有辦法跟你講牢不牢固
C型鋼互相合在一起的地方有多焊幾點嗎(中間那一條)
記得焊接第方要上漆阿
要把焊藥先弄起來再上漆
C型鋼會不太靠近阿上面有要放很重嗎

es_mato

es_mato
個人積分：520分
文章編號：16610781

520分

4樓

2009-12-24 23:41

如果要當天花板；這樣是足夠的
但是用了那麼多支C型鋼；那應不會要當天花板
併接的部份有沒有焊接也不是重點，因為如果有樓板，那上方的樓板也要與這型鋼固定，一般會使用自攻鏍絲
這樣的結構只能算是輕量的用途，就是用於天花板的用途
當然如果人要上去居住，也不會有立即的危險
要正規的方式，以結構行為來計算，要當樓板並供人居住使用，它應更牢固

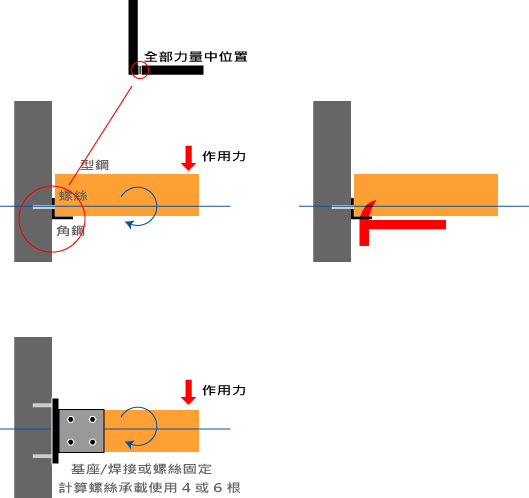

利用L型鋼來固定，其實它受力的地方只有在角鋼的交角一處而已，
而且這樣的方式就像拔釘器一樣，如果空間夠，作用力可以使它離開角鋼的
鐵工會這麼作；關鍵在於可以省很多的工及料
如果改以下方的做法，有了基座狀況就不一樣了，可以承受的力道會增加很多倍的

TONY 01

TONY 01
個人積分：9分
文章編號：16615059

9分

樓主

2009-12-25 9:45

感謝前輩建議,因未來裝潢目的不是天花板而是挑高作夾層,當儲藏室及臥室(面積約6~8坪),所以要多請教.

焊點上漆,膨脹鏍絲的尺寸會注意

請教es_mato兄
1 用基座方式和L角鋼形式比較,相同面積下兩者施工費用大約差多少?
2 有問到槽鋼施工形式,請問與基座方式是否相同?
謝謝

es_mato

es_mato
個人積分：520分
文章編號：16617908

520分

6樓

2009-12-25 11:57

工科的；一定都會學製圖這一課，但是實際上很少人會做計劃性的工作
鋼鐵構造的價格主要還是受到使用的鐵材重量影響為主。再來就是工資
注意你的C型鋼端部的開孔，其實那是螺絲孔，它有配合的L型鋼可以應用
而你的C型鋼其實是用於牆面輕隔間的輕型鋼，它是薄板去加工成C型的
不像H型鋼有有X-Y向，並且翼板與中間板厚度不一樣
也許你用一支 10X10CM 或 10X15CM 的 H型鋼強度大於你 C型鋼用了好幾支
而且重量更輕，價格自然不會高出太多
而如果會製圖的，現場測量完；再設計圖送工場加工，價格更可以便宜
像很多國家都用鋼構，它就有一些現成的配件可應用，價格也低

鐵工用L型鋼的好處，不用計劃，兩側L型鋼打上去，再把C型鋼於上去，把間距調好
就開始電焊，但現場電焊萬一沒有保護好，火花掉下來地板磁磚或其它的東西表面可能就完蛋了
而用螺絲，就麻煩許多，但它可以在工廠烤漆防銹，電焊等
所以使用正規的基座固定方式去，使用H型鋼；對於工程成本並不一定會增加，關鍵在鐵工有沒有能力做
(台灣很多屋頂以鋼構加蓋的，也是使用H型鋼；注意它們主要的柱樑是不是在工廠做好了再到工地，如何控制螺絲孔可以對齊)

ailngkao

ailngkao
個人積分：15分
文章編號：16619732

15分

7樓

2009-12-25 13:37

不好意思，
順道藉由版主問一個問題，
我明年想將廚房外推，
廚房外推應該只有屋頂需要用到鋼構，
（其也三面不是磚牆，就是強化玻璃窗戶）

請人來估價，
有一個是估 H 型鋼加Ｃ型鋼（這是統包公司，因為還需要其他裝潢），
另一個只有估 C 型鋼（這是來幫我作防水工程順便有包泥作的），
還有問了朋友，
也說通常只需要C型鋼，
那為什麼會需要估兩種鋼，
兩者有差別嗎？
我一直很迷惑，
因為錢當然有差。
謝謝～

es_mato

es_mato
個人積分：520分
文章編號：16626243

520分

8樓

2009-12-25 20:08

不管在那裡，價格一直是採購時的一個主要關鍵
在台灣一個單位的房子，價格也不便宜，像這樣要擴充空間的人也不少
為了便宜；大多數的人就是找來鐵工，C型鋼裁一裁，電焊機拿著亂焊一通
拉拉看牢不牢，再上去跳跳看，就滿意了
其實這樣的結果，不如改用松木之類的；回到早期磚造木樓板的方式
如果想承載更高一些，可以使用像 HILTI 鋼架系統

其實台灣也有類似的產品，價格更便宜
而且一般人也常去大賣場，也見過它的貨架吧
它的兄弟產品有一種叫系統樓板或鋼格板
www.sdggb.com
它更可以使樓高變更高，而且成本更省
這在日本應用的很多

它本身結構強度不錯，又可以採光，或舖木板後再貼磁磚
但在台灣卻又可能被說怎麼拿水溝蓋來用
所以在台灣這一個問題不是價格，是鐵工的水準與消費者對產品的接受度
我想今天一個鐵工如果告訴你鋼格板的優點，你也不一定能接受，反而會質疑

www.earth-create.co.jp
總之要貴的要便宜的，都有；而且安全，安裝快速乾淨
但目前大家還是愛用併裝貨，用感覺來定義安全不安全的；接受度高
其實大多數大賣場的貨架，承載或安全都比你家用C型鋼再焊接高
同樣的面積，也不會比較貴

RICE 1502

RICE 1502
個人積分：308分
文章編號：16627122

308分

9樓

2009-12-25 21:18

TONY 01 wrote:
因為未來有裝潢需求,...(恕刪)

C型鋼既然要雙拼為何沒焊接?角鐵放反了,我做夾層不會這麼做.

Edgar8

Edgar8
個人積分：1分
文章編號：16627995

1分

10樓

2009-12-25 22:14

用基座固定比較好, 家裡蓋鋼骨別墅(或是說農舍), 都是H型鋼當骨幹, 所有的要鎖螺絲的洞都先在家用氫氧焰留好, 焊接上基座, 鐵屎卡掉(就是..弄掉黑黑的焊藥), 全部補好底漆+面漆,
到工地, 請吊車只需要兩個小時吧, 兩個人把所有的H用螺絲鎖好, C型鋼上基座, 鎖好螺絲(C型鋼原本就有洞),
這樣就很穩了, 接著開始把全部的接續點, 都在焊接過, 之後一樣卡鐵屎補兩層漆,

基本上C型鋼還是用來當屋頂or牆面or固定窗戶,
然後, 骨幹都是用H型鋼耶, "但我沒幫忙作過樓中樓的夾層"
下禮拜元旦回家再問清楚一點 XD

會拿去蓋樓中樓想必是地板厚度的考量, C型鋼立面+上下各一層美立板, 應該就20~30了
但要依圖片看起來, 支撐人的重量應該是沒問題, 如果在高樓, 遇到地震我就不知道了, 沒學過XD
長度不要太長, C型鋼太長又載重怕會變形,

雙拼要點焊, +1
該不會是師傅焊接技術不好, 怕點破? 或是不好補漆, 懶得補?@@a
還是其實是還沒完工? 樓主確認一下吧~

角鋼這樣焊, 沒問題阿@@a 可以焊接L型的線, 焊接長度比較長
反過來放不是只有剩一條線可以焊?
而且, 這樣不會讓樓中樓的夾層更厚嗎?

p.s. 我不是es大那種專業級的
