請問3.5MM轉接2顆(雙聲道)CANON頭???

JIN金

JIN金
個人積分：0分
文章編號：50418244

0分

樓主

2014-06-01 11:07

請問3.5MM轉接2顆(雙聲道)CANON頭???
有圖示嗎???

2014-06-01 11:07 發佈

文章關鍵字 3.5mm Canon 聲道 3.5

chinav

chinav
個人積分：195分
文章編號：50419714

195分

2樓

2014-06-01 13:30

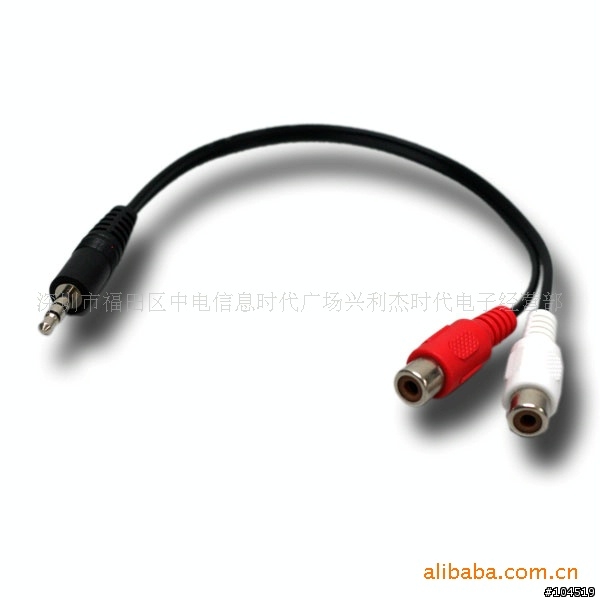

你若是要用轉接的，可以去買以下圖片的接頭，去轉接成你要的方式
XLR端(CANON頭)要注意正極的腳位跟你的設備是否相容

咖啡牛奶攝影記事

starchmay

starchmay
個人積分：39分
文章編號：50421218

39分

3樓

2014-06-01 16:05

JIN金 wrote:
請問3.5MM轉接2...(恕刪)

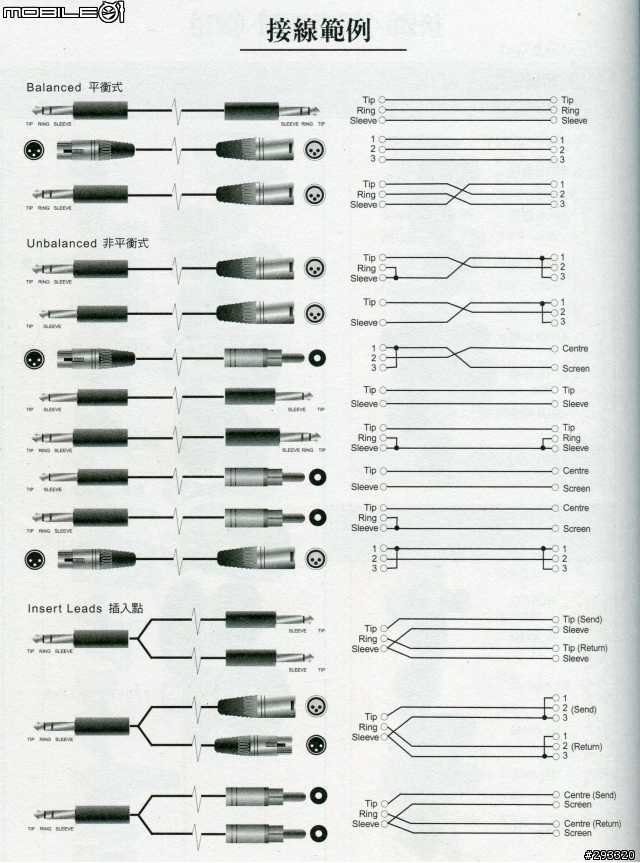

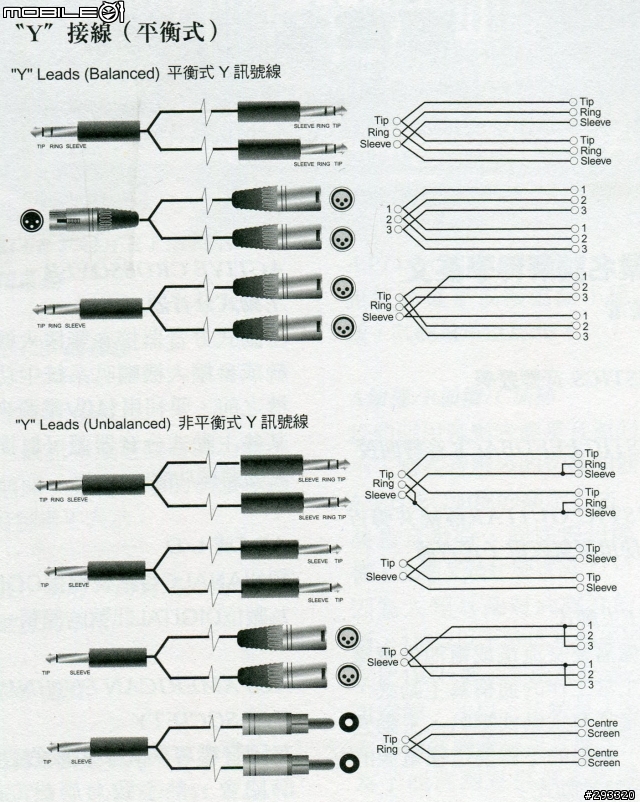

圖片取自陳榮貴先生編著之專業音響實務秘笈
第176-177頁接線範例

板主的需求是將立體音源轉至兩CANNON座
應該是要看第一張圖下方 Insert Leads 插入點的第二個例子
雖然此接法是用做Insert時
訊號的輸出與輸入用
但若板主是想要將立體音源做一分二
應該也是用這個

Cannon之 2正3負1接地
在此為2正,3-1短路

給您參考看看吧
